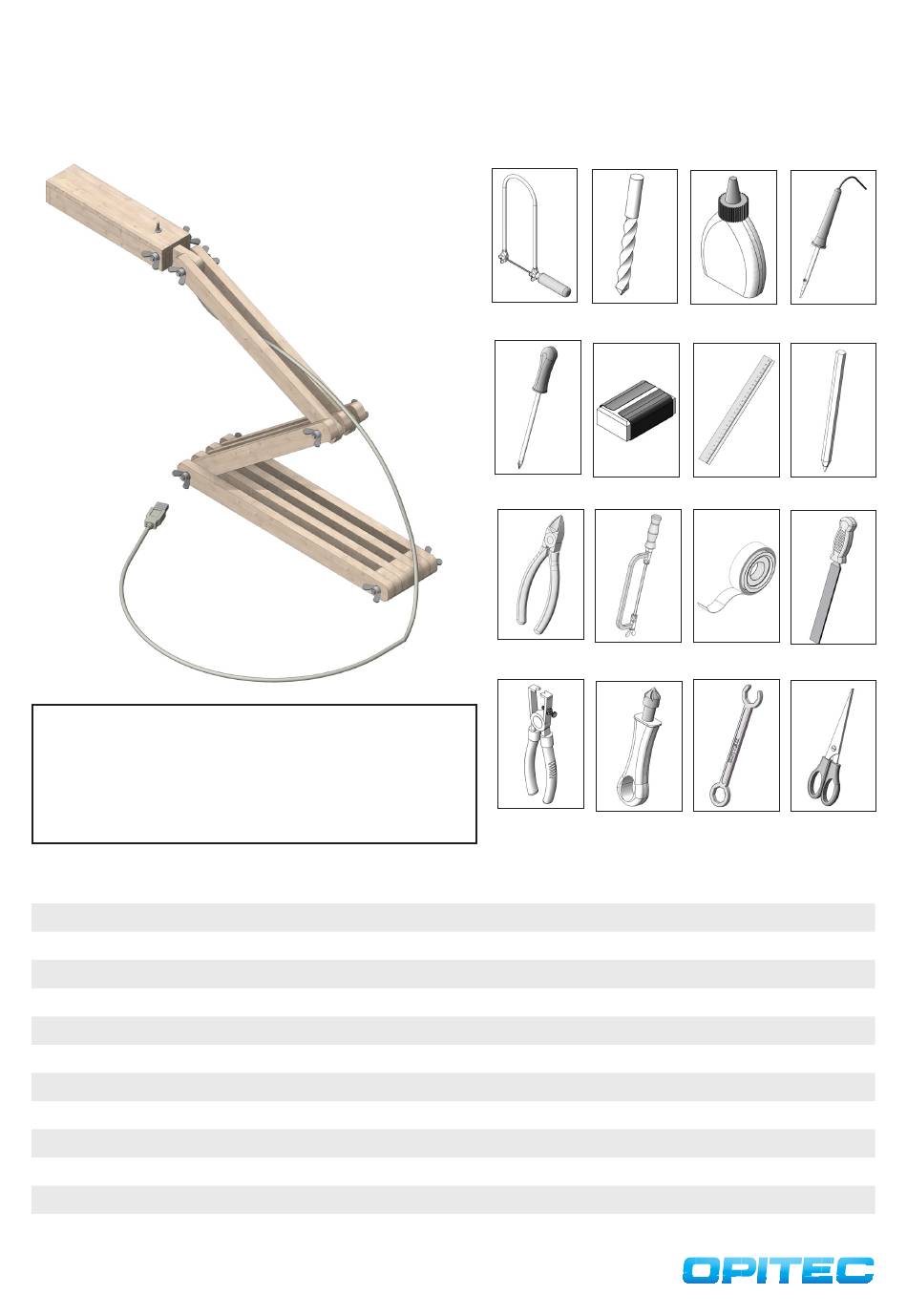

Schreibtischlampe mit SMD-LED´s
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Sperrholz
Acrylglas
Miniatur-Kippschalter
SMD LED (selbstklebend)
USB-Ladekabel
Gewindestange
Flügelmutter
Unterlegscheibe
Kupferdraht
Schaltlitze
Senkkopfschraube
1
Hinweis
Stückzahl
9
1
1
1
8
1
5
10
10
1
1
2
122.968
Benötigtes Werkzeug:
Laubsäge oder
Dekupiersäge
Kreuzschlitz-
schraubendreher
Seitenschneider
Abisolierzange
Maße (mm)
300x20x10
210x150x5
155x80x3
M4x100
Verbindung Standdfuß/Kopf
M4
Verbindung Standfuß/Kopf
4,3/9
Verbindung Standfuß/Kopf
2000
500
ø3
ø8
ø10
Bohrer
Holzleim
Schleifpapier
Lineal
Metallsäge
Klebeband
Schrauben-
Kegelsenker
schlüssel
Bezeichnung
Lampenfuß
Lampenkopf
Lampenabdeckung
Schalter
Beleuchtung
Anschluss
Verbindung LEDs
Verkabelung
Befestigung Acrylglas
Lötkolben
und Lot
Bleistift
Werkstattfeile
Schere
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Werbung
Verwandte Anleitungen für Opitec 122.968
Inhaltszusammenfassung für Opitec 122.968
- Seite 1 Klebeband Werkstattfeile Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s ø4 Die Maße für die einzelnen Lampenfußleisten (1a-1e) auf die Holzleisten (1) übertragen. Die Position der Bohrungen anzeichnen. Alle Leisten durchboh- ren. Anschließend zusägen und Sägeschnitte säubern. Die Enden abrunden. ø5 Die Schablone für den Lampenkopf (Seite.7) auf die Sperrholzplatte (2) übertragen bzw. aufkleben. Bohrung für den Schalter (ø5 mm) durchbohren.
- Seite 3 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s Einen USB-Anschluss am Anschlusskabel (6) abtrennen. Anschließend Die Lampenkopfteile (2a - 2d) mit Teil (1e), wie abgebildet, zu einem das Kabel ca. 20 mm abisolieren. Die beiden Innenkabel (schwarz/rot) Rahmen verleimen. Die Deckplatte (2a) anschließend aufleimen. Nach ca.
- Seite 4 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s Position der SMD-LED´s (5) abmessen und diese, wie abgebildet, auf der Unterseite der Deckplatte, im Lampenkopf einkleben. Hinweis: Pole beachten! Vom Kupferdraht (10) 4 Stücke mit ca. 100 mm und 1 Stück mit ca. 10 mm ablängen. Hinweis: Vor dem Ablängen den Abstand zwischen den Anschlüs- sen der äußeren LED´s und den Anschlüssen der beiden LED Reihen abmessen.
- Seite 5 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s Das USB-Anschlusskabel, wie abgebildet, durch die ø 6 mm am Kopfende durchführen. Das rote Kabel am mittleren Schalteranschluss anlöten. Das schwarze Kabel mit den beiden Kabeln an den LED-Leisten verlöten. Kabel am Computer anschließen und Funktion prüfen! Die Holzklötzchen (1f) zur Scheibenbefestigung, wie gezeigt, einlei-...
- Seite 6 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s Die beiden Leisten (1d), wie abgebildet, mit der Gewindestange (7b) Den fertigen Lampenkopf mit der Gewindestange (7d) und jeweils und jeweils einer Unterlegscheibe (9) sowie einer Flügelmutter (8) einer Unterlegscheibe (9) sowie einer Flügelmutter (8) befestigen.
- Seite 7 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s Schablone Lampenkopf M 1:1...
- Seite 9 Bauanleitung 122.968 Schreibtischlampe mit SMD LED´s Schablone Acrylglas M 1:1...
