Bei den OPITEC Werkpackungen handelt es sich nach Fertigstel-
lung nicht um Artikel mit Spielzeugcharakter allgemein handels-
üblicher Art, sondern um Lehr- und Lernmittel als Unterstützung
der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und
Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen
Erwachsenen gebaut und betrieben werden. Für Kinder unter 36
Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Kieferleiste
Getriebemotor
Schnurlaufrad
Schweissdraht
Reduzierstück
Drucktaster
Batteriehalter
Lüsterklemmleiste
Linsen-Kreuzschlitz Schraube
Linsen-Kreuzschlitz-Schraube
Linsen-Kreuzschlitz-Schraube
Schaltlitze rot/schwarz
1
122223

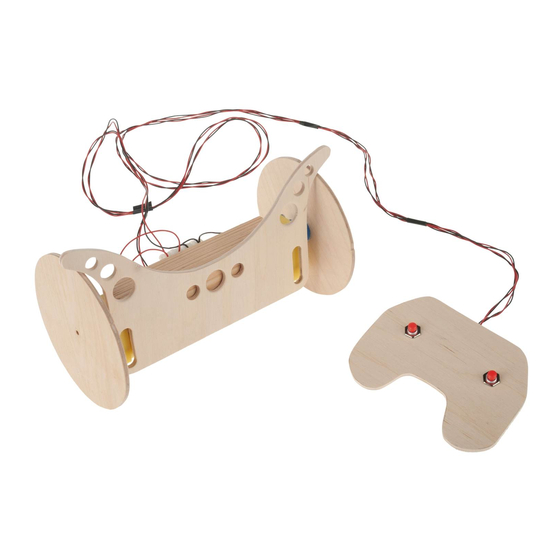

Two Wheel Racer
Seitenschnei-
Schlitzschrau-
der
bendreher
Alleskleber/Se-
kundenkleber
Stückzahl
1
1
2
2
1
1
2
1
1
1
3
4
1
Benötigtes Werkzeug:
Laubsäge
Holzleim
Abisolierzange
Lötkolben und
Kreuzschlitz-
schraubendreher
Lot
Maße (mm)
300x210x4
175x30x20
ø18
ø2x100
Zentrierhilfe Rad
4/2
Zentrierhilfe Rad
Batteriehalter
4-polig
ø2,9x16
Befestigung Lüsterklemmleiste
ø2,2x9,5
Befestigung Batteriehalter
ø2,9x25
Befestigung Getriebemotor
3000
ø5
ø8
ø10
ø15
Schleifpapier
Bohrer
Schere
Klebeband
Bleistift
Lineal
Bezeichnung
Grundplatte
Holzleiste
Antrieb
Räder
Taster
Verkabelung
Verkabelung
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
Werbung
Verwandte Anleitungen für Opitec Two Wheel Racer
Inhaltszusammenfassung für Opitec Two Wheel Racer

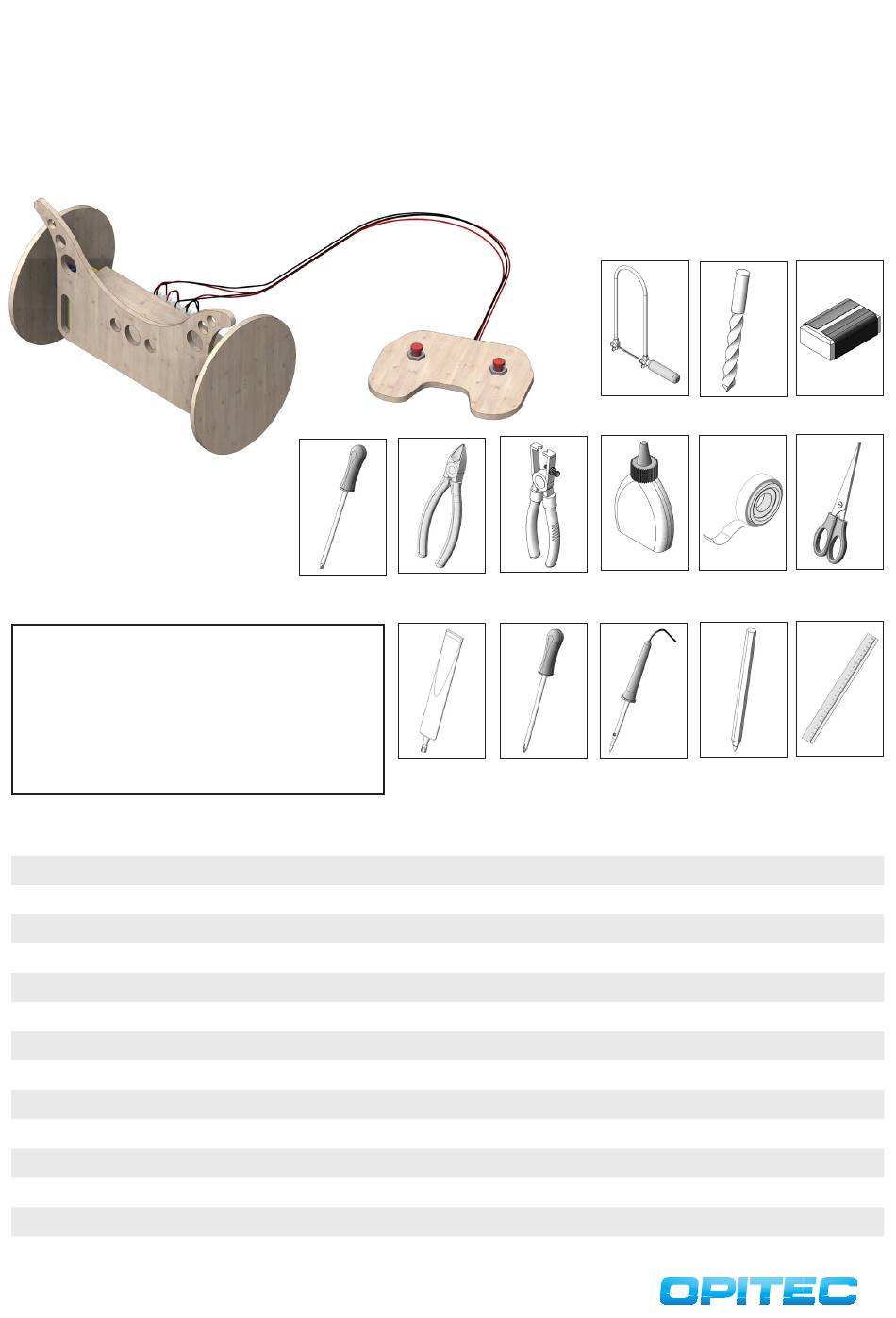

- Seite 1 Klebeband Schlitzschrau- bendreher Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstel- lung nicht um Artikel mit Spielzeugcharakter allgemein handels- üblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 122.223 Two Wheel Racer ø5 ø8 ø10 ø15 Die Schablone für das Sperrholz (1) (Seite 7/9) ausschneiden und an den Klebeflächen zusammenkleben. Anschließend mit Klebeband auf der Sperr- holzplatte fixieren. Sämtliche Bohrungen mit einem 2mm-Bohrer vorbohren und anschließend mit passendem Bohrer durch bohren. Alle Einzelteile aussägen und Sägeschnitte säubern.
- Seite 3 Bauanleitung 122.223 Two Wheel Racer Von der roten Schaltlitze (13) zwei Stücke mit ca. 80-100mm abtrennen und beidseitig abisolieren. Das eine Ende eines Schaltdrahtstückes am Anschluss (A) des linken Getriebemotors anlöten. Das andere Ende am Anschluss (f) der Lüsterklemmleiste anschließen. Das eine Ende eines weiteren Schaltdrahtstückes am Anschluss (A) des rechten Getriebemotors anlöten.
- Seite 4 Bauanleitung 122.223 Two Wheel Racer Die fertigen Räder von beiden Seiten auf die Abtriebswelle aufstecken. Die beiden Drucktaster wie abgebildet in die Bohrungen des Holzteils (C) einstecken und von oben mit der dazugehörigen Mutter befestigen. Das Holzteil (E) wie abgebildet an der Unterseite der Fernbedienung Das Holzteil (C) wie abgebildet an der Vorderseite der Holzleiste (2) so ausgemittelt mit 10mm Abstand zur Aussenkante aufleimen.
- Seite 5 Bauanleitung 122.223 Two Wheel Racer Anschließend nach Abbildung die roten Kabelenden an den Anschlüssen des linken Drucktasters anlöten. Die schwarzen Kabelenden an den Anschlüs- sen des rechten Drucktasters anlöten.
- Seite 6 Bauanleitung 122.223 Two Wheel Racer...
- Seite 7 Bauanleitung 122.223 Two Wheel Racer Schablone Sperrholz M 1:1...
- Seite 9 Bauanleitung 122.223 Two Wheel Racer Schablone Sperrholz M 1:1...
