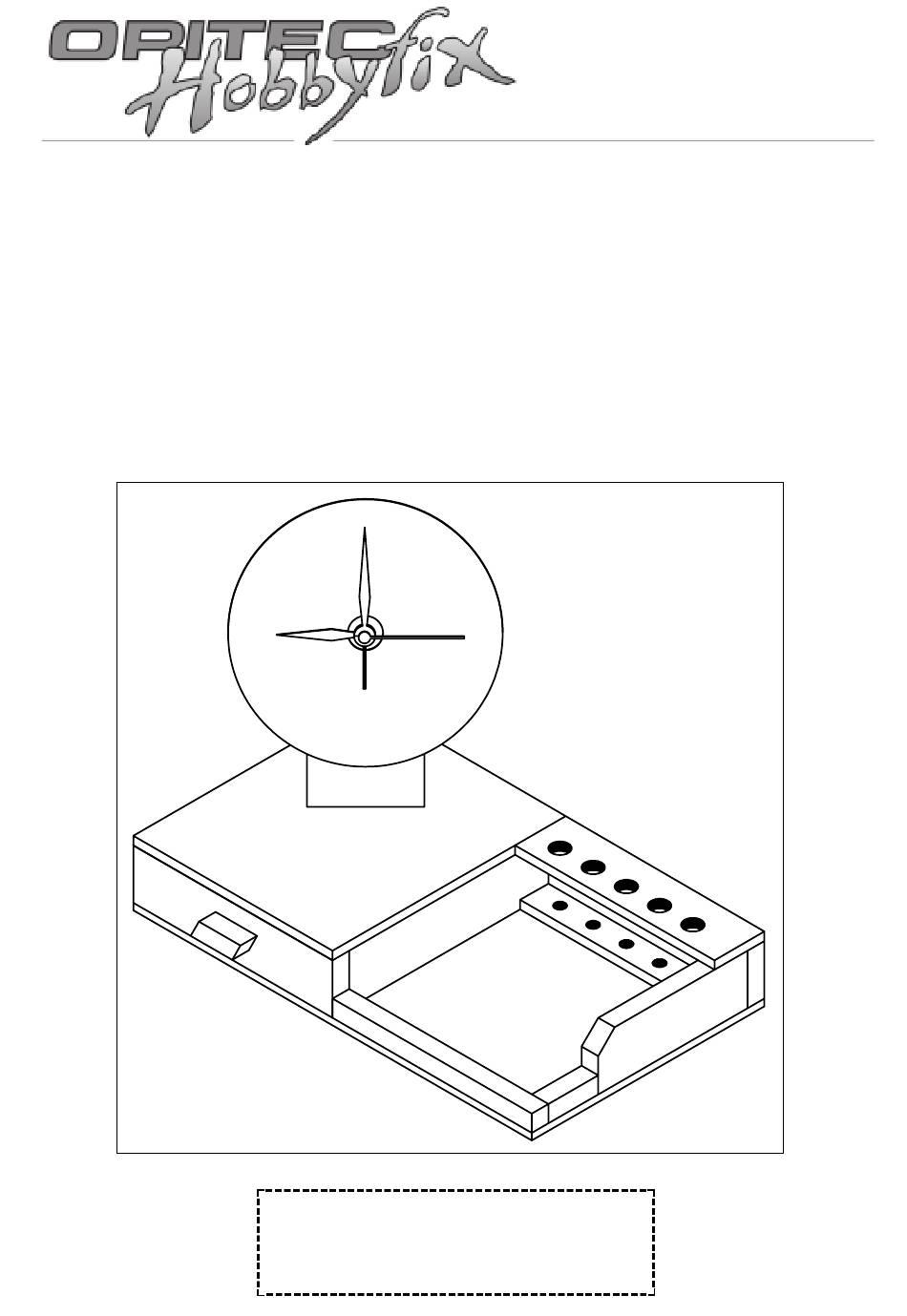

- Seite 1 Q u a r z w e c k e r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.

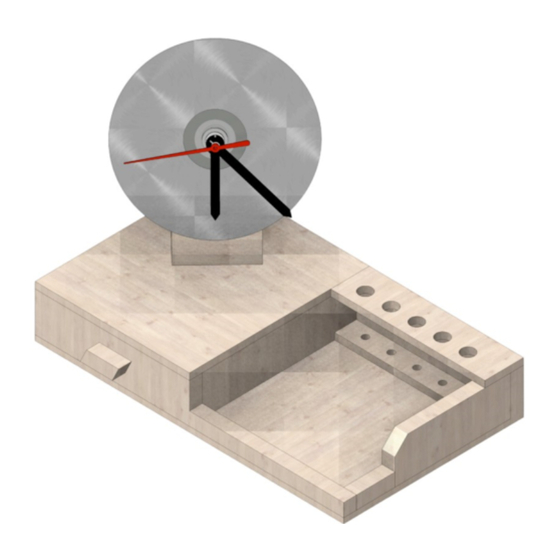

- Seite 2 1. Sachinformation: Art: Möbelstück mit Uhr als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: Werkstoff: Sperrholz (Kiefer), 3-lagig; Faserrichtung gegeneinander versetzt! Kiefernholz (Nadelholz), Weichholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird mit der Laub- oder Feinsäge gesägt, gefeilt und geschliffen; anreißen der Umrisse nach Schablone oder eigenen Vorlagen;...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Grundplatte Sperrholz 4 x 140 x 240 mm Schublade Abdeckplatte Stifthalterung Sperrholz 5 x 120 x 180 mm Rahmen Kiefernleiste 10 x 30 x 300 mm Kiefernleiste 10 x 10 x 200 mm Uhrwerkhalter Kiefernleiste 20 x 50 x 75 mm...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung: D120302#1... -
Seite 5: Herstellung Grundgestell
6. Plan-Übersicht 6.1 Herstellung Grundgestell 6.2 Herstellung Schublade 6.3 Herstellung und Montage Deckel und Stiftehalter 6.4 Herstellung des Uhrwerkhalters und Montage des Quarzwerks 6.5 Endmontage und Grundeinstellung des Alarm-Quarzwerks 6.1 Herstellung Grundgestell 6.1.1 Mit einen Bleistift auf die Grundplatte (1), 120 mm vom linken Rand eingerückt, eine Linie (Mittelsenk- rechte) ziehen (siehe Zeichnung Arbeitsschritt 6.1.4). -
Seite 6: Herstellung Schublade
6.2 Herstellung Schublade 6.2.1 Die Schablone (s. Seite 13) wird ausgeschnitten und auf eine Sperrholzplatte (2) aufgeklebt oder die Maße übertragen. Hinweis: Wenn die Schablone aufgeklebt wird, ist darauf zu achten einen Kleber zu verwenden der sich leicht löst (z.B. UHU stick). 98,0 18,0 18,0... - Seite 7 6.3.2 Vor dem Aussägen werden die Löcher gebohrt (ø10 und ø6 mm ) oder mit der Laubsäge ausgesägt. Dazu muß ein kleines Loch (ø2 mm) vorgebohrt werden in dem das Laubsägeblatt zum Aussägen eingeführt wird. 6.3.3 Anschließend werden die Teile ausgesägt. Die Löcher und Sägeschnitte mit Schmirgelpapier und Rundfeile nacharbeiten.
-
Seite 8: Endmontage Und Grundeinstellung Des Alarm-Quarzwerks
6.5 Endmontage und Grundeinstellung des Alarm-Quarzwerks 6.5.1 CD (6) ausgemittelt mit Alleskleber an das Quarzwerk kleben. Hinweis: Darauf achten, dass kein Klebstoff in das Gehäuseinnere gelangt! 6.5.2 Zeiger wie folgt auf die unterschiedlichen Wellen des Quarzwerkes stecken: - Alarmzeiger (11) - Stundenzeiger (9) - Minutenzeiger (8) - Sekundenzeiger (10) - Seite 9 6.5.4 Ist die Funktion gewährleistet, wird der Uhrwerkhalter mit Quarzwerk auf den Deckel in der gewünsch- ten Position aufgeleimt. D120302#1...
- Seite 10 D120302#1...
- Seite 11 Schablonen M 1 : 1 120,0 20,0 20,0 20,0 20,0 15,0 oberer Stiftehalter (2e) Deckel (2d) D120302#1...
- Seite 12 D120302#1...
- Seite 13 Schablonen M 1 : 1 Grundplatte (2a) Seitenteil (2b) Seitenteil (2b) Seitenteil (2c) 88,0 unterer Stiftehalter (2f) Abschnitt für Übungsschnitte. Der Kreis sollte zu- erst ausgeschnit- ten werden. 15,0 20,0 20,0 20,0 20,0 15,0 10,0 D120302#1...
