Bauanleitung 126.294
Motus-Katamaran mit Propeller
1
1

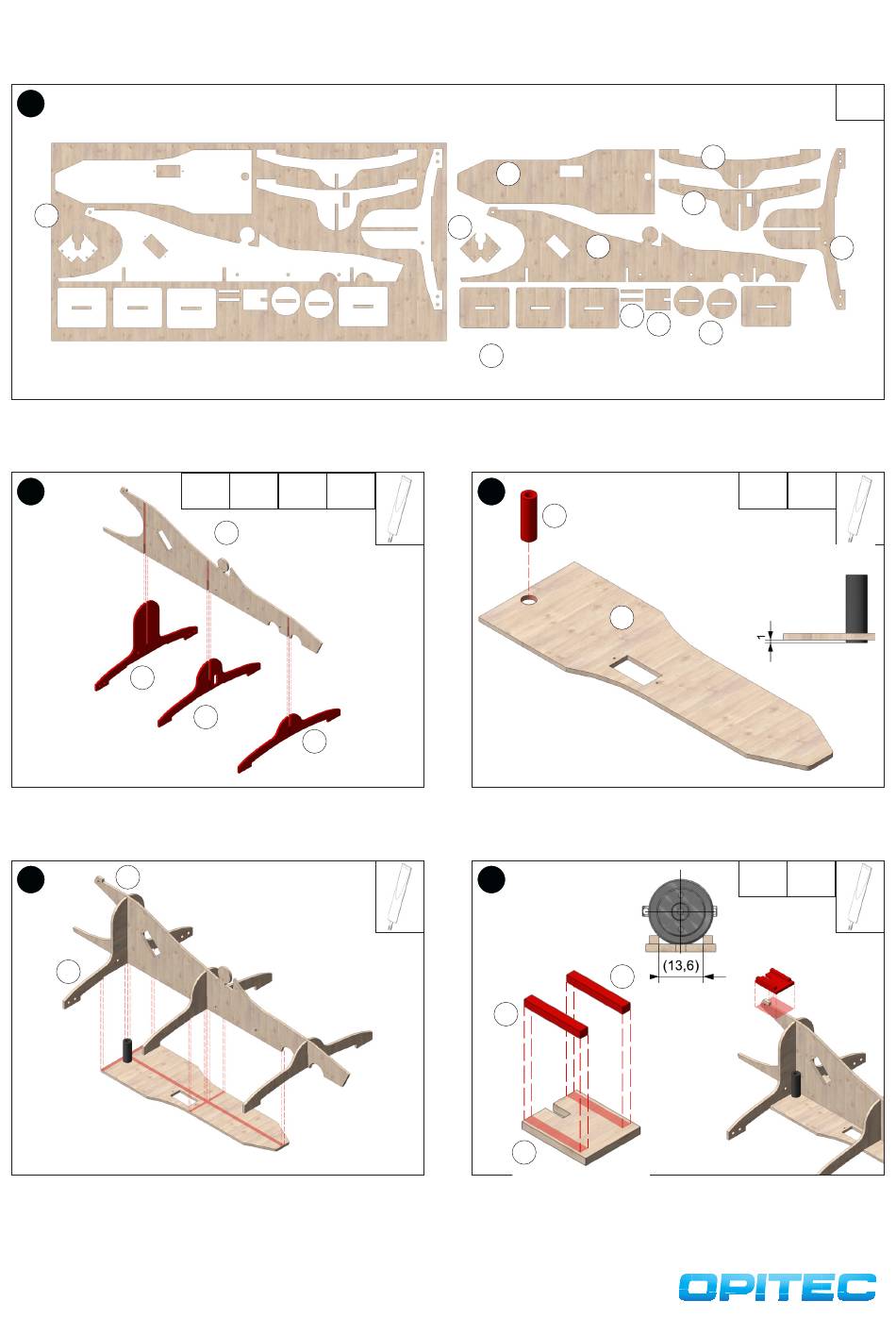

Die vorgelaserten Holzteile aus der Trägerplatte herauslösen. Teil 1j bitte aufbewahren (wird für den optionalen RC-Umbau benötigt). Für die spätere
Verklebung der Teile entweder Holzleim (wasserfest), Heißkleber oder mittelviskosen Sekundenkleber verwenden. Bitte gut darauf achten dass alle
Teile rechtwinklig zueinander verklebt werden!
2
1d
Die Teile 1b, 1c (auf die Position der Aussparung achten!) und 1d wie im
Bild gezeigt in das Teil 1e stecken und miteinander verkleben.
1e
4
1d
Das Oberteil längsmittig auf die Grundplatte kleben, das Distanzröll-
chen sollte sich genau in der Ecke zwischen 1d und 1e befinden.
2
1b 1c 1d 1e
1e
1c
1b
1a
1j
1e
1f
3
4
1a
Das Distanzröllchen (4) so in die Bohrung von Teil 1a kleben dass es an
der Unterseite ca. 1mm übersteht.
5
1i
1i
1h
Die Holzleistchen (1i) auf die Motorplatte (1h) aufkleben, so dass der
Motor dann später mittig befestigt werden kann. Motorplatte an diese
Stelle kleben.
1b
1c
1i 1h
1g
1a
1h 1i
1
1d
4
