Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli-
chen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und be-
trieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Rundstab
Holzleiste
1

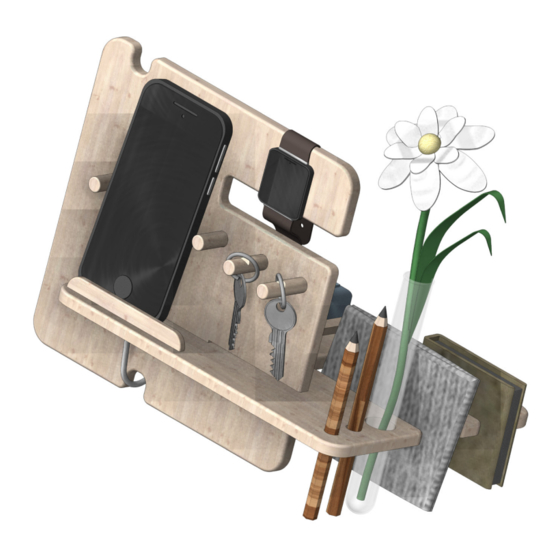

Multiablage „All-Inn"
Hinweis
Stückzahl
1
1
1
122.979
Maße (mm)
400x300x8
ø10x200
250x10x5
Handy- und Notizblockhalterung

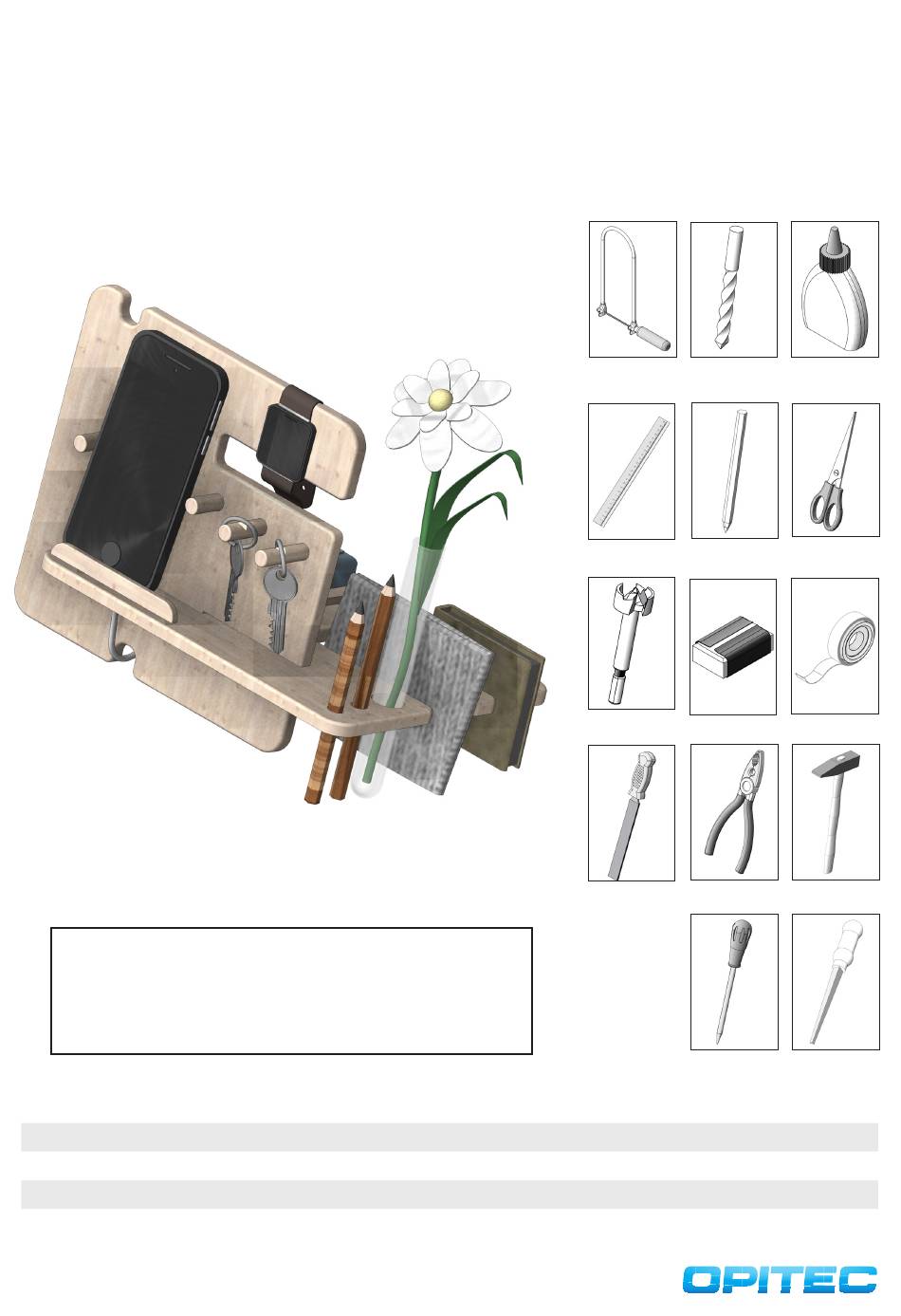

Benötigtes Werkzeug:
ø3
ø10
Laubsäge oder
Bohrer
Dekupiersäge
Lineal
Bleistift
ø15
ø20
Forstnerbohrer
Schleifpapier
Zange
Werkstattfeile
Vorstecher
Bezeichnung
Grundplatte
Befestigungsstab
Holzleim
Schere
Klebeband
Hammer
Dreikantfeile
Teile-Nr.
1
2
3
Werbung
Verwandte Anleitungen für Opitec All-Inn
Inhaltszusammenfassung für Opitec All-Inn
- Seite 1 Hammer Werkstattfeile Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli- chen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und be- trieben werden.
- Seite 2 Bauanleitung 122.979 Multiablage „All-Inn“ ø15 ø3 ø20 ø10 Die Schablone (Seite 5,7,9) ausschneiden und zusammenkleben. Anschließend auf dem Sperrholz mit Klebeband fixieren. Alle Bohrungen mit dem Vorstecher markieren und durchbohren. Hinweis: Von beiden Seiten bohren, dies verhindert ein ausreißen des Holzes. Alle Aussparungen aussägen.
- Seite 3 Bauanleitung 122.979 Multiablage „All-Inn“ Die Leisten (3a+3b) wie gezeigt, an in der Schablone markierten Stelle, Position für die Handyhalterung abmessen und Leiste (3c) aufleimen. auf das Ablageteil (B) aufleimen. Leim gut trocknen lassen. Leim gut trocknen lassen. Zum Aufstellen Teil (A) und Teil (B), wie abgebildet, zusammenstecken.
- Seite 4 Bauanleitung 122.979 Multiablage „All-Inn“...
- Seite 5 Bauanleitung 122.979 Multiablage „All-Inn“ Schablone Teil 1 M1:1...
- Seite 6 Bauanleitung 122.979 Multiablage „All-Inn“...
- Seite 7 Schablone Teil 2 Bauanleitung 122.979 M1:1 Multiablage „All-Inn“...
- Seite 8 Bauanleitung 122.979 Multiablage „All-Inn“...
- Seite 9 Bauanleitung 122.979 Multiablage „All-Inn“ Schablone Teil 3 M1:1...
