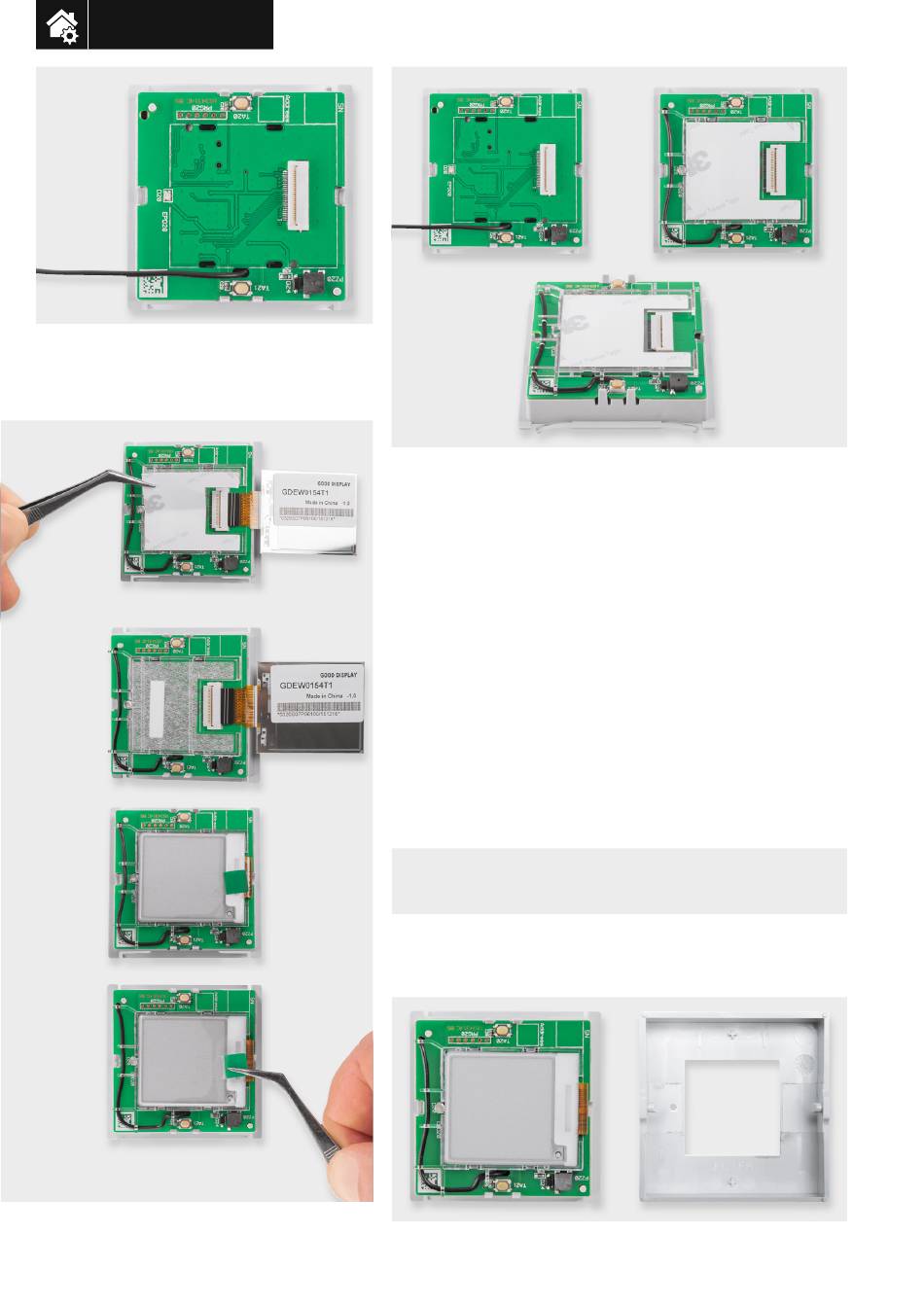

Bild 12: So erfolgt das Aufsetzen der Controllerplatine mit durchge-
führter Antenne auf die Funkplatine. Dabei ist sorgfältig auf das
Einführen der Steckkontakte des 12-poligen Steckverbinders sowie
auf das saubere Einrasten der Platinenhalter zu achten.
Bild 14: Der Ablauf beim Einführen der Flachbandleitung sowie das
Einkleben des Displays
www.elvjournal.de
Bild 13: So erfolgt das Einlegen und Fixieren des Displayrahmens auf der Controllerplatine.
Mit dem Displayrahmen wird ebenfalls die Antenne fixiert. Bitte Hinweise im Text beachten!
(Bild 12). Dabei ist zu beachten, dass die Steckverbinder, die die beiden
Platinen kontaktieren, einwandfrei ineinanderfassen und die Fixierung
durch die Platinenhalter gegeben ist.
Die Antenne ist auf der Controllerplatine vor der Montage des Dis-
playrahmens grob vor auszurichten. Dazu wird das Ende der Antenne
in die Bohrung rechts unten eingeführt und anschließend in Position
gebracht. Als Nächstes erfolgt die Montage des Displays auf der Cont-
rollerplatine. Der Displayrahmen, der gleichzeitig auch zur Führung der
Antenne dient, ist wie in Bild 13
rollerplatine innerhalb der dort aufgebrachten Bestückungsmarkierung
einzurasten. Dabei ist darauf zu achten, dass die Antenne in die jeweils
vorgesehen Halter am Rahmen einrasten und dass die zwei Führungs-
stifte und die vier Haltenasen des Rahmens in den zugehörigen Löchern
der Platine sitzen bzw. verrastet sind. Hieran erkennt man auch die
richtige Lage des Rahmens auf der Platine. Nun erfolgt die Montage
des Displays. Vor der Montage ist soweit möglich der Aufkleber auf der
Rückseite des Displays zu entfernen.
Vorsicht – Displayscheibe nicht eindrücken!
Beim Aufkleben des EP-Displays keinen zu großen Druck auf die
Frontscheibe ausüben!
Zuerst wird die Flachbandleitung in den zuvor geöffneten Verbinder ein-
geführt. Dabei kann die Flachbandleitung des Displays mit der Pinzette
in Position gebracht und dann vorsichtig mit der Fingerspitze final ein-
Bild 15: Der Zusammenbau von Gehäuseoberschale und des Gehäuseunterteils
gezeigt, auf die Oberseite der Cont-
