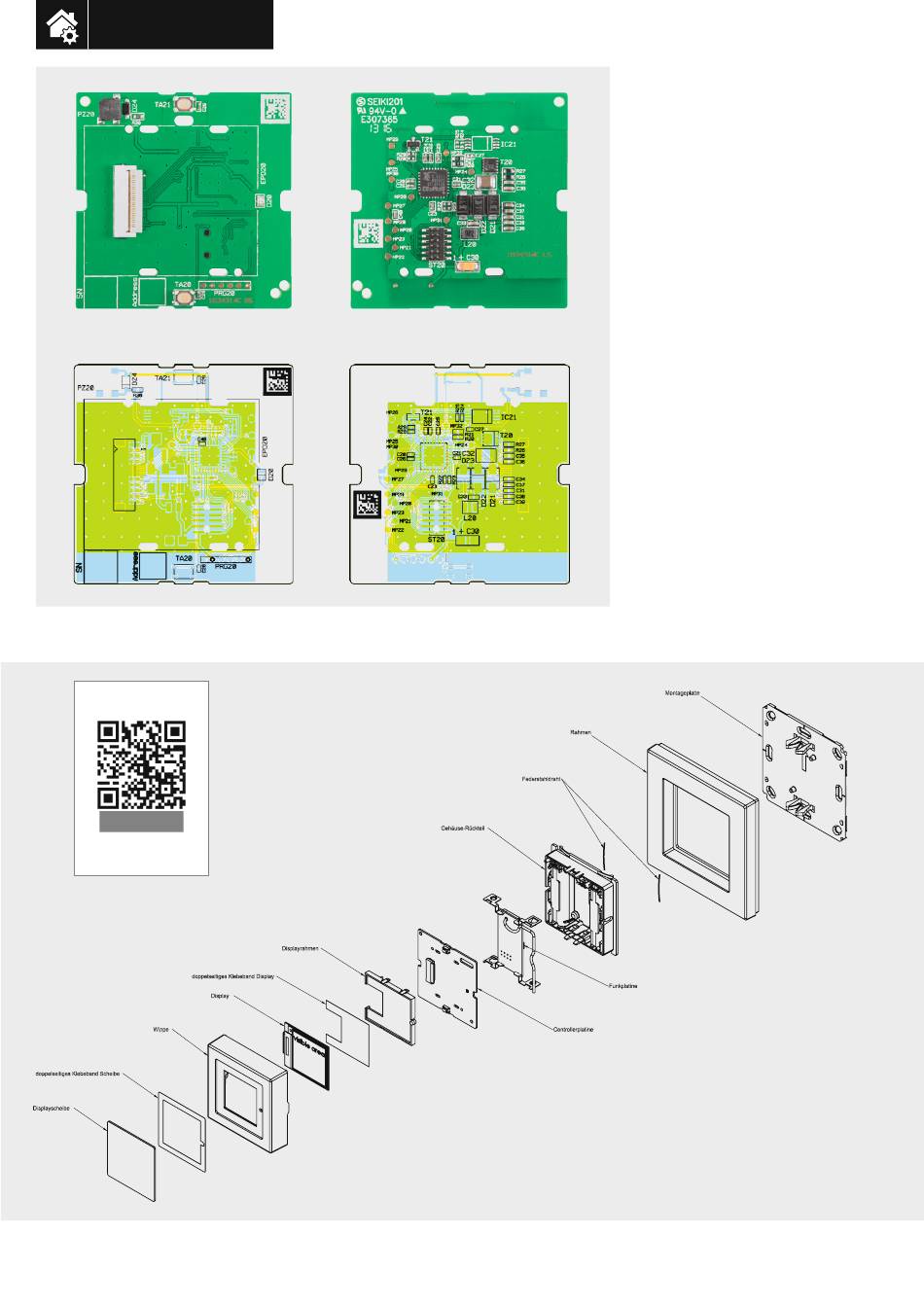

Bild 3b: Die Platinenfotos und die zugehörigen Bestückungsdrucke der Controllerplatine zur E-Paper-Statusanzeige
Montagevideo
# 1 4 4 2
QR-Code scannen oder
Webcode im Web-Shop
eingeben
Bild 4: Die Explosionszeichnung gibt einen Überblick über den Gesamtaufbau des Geräts.
www.elvjournal.de
Bestückung der Funkplatine ste-
hen lediglich die Batteriekontakte
und das Transceiver-Modul samt
zugehöriger Stiftleiste an.
Die Batteriekontakte werden
von der Bestückungsseite durch
die Platine gesteckt und auf der
Lötseite verlötet. Hierbei ist zu
beachten, dass für Plus und Minus
die jeweils richtigen Kontakte ver-
wendet werden, die Polarität ist
auf der Platine gekennzeichnet.
Bild 5 zeigt die Platine mit den
bestückten Batteriekontakten. An
Minus gehören die Kontakte mit
der „Feder", an Plus die Kontakte
ohne Feder, siehe hierzu
Beim Anbringen der Kontakte ist
darauf zu achten, dass sie senk-
recht zur Platine angebracht wer-
den wie in den Bildern 5 und 7
sehen ist.
Als Nächstes wird das Transcei-
ver-Modul TRX1 eingebaut. Dazu
wird zunächst die Stiftleiste von
der Lötseite durch die Platine ge-
steckt und von der anderen Seite
verlötet. Dabei zeigt die kürze-
re Seite der Anschlussstifte zur
Platinenunterseite. Anschließend
Bild 6.
zu
