Installation des Gerätes

Wandesse

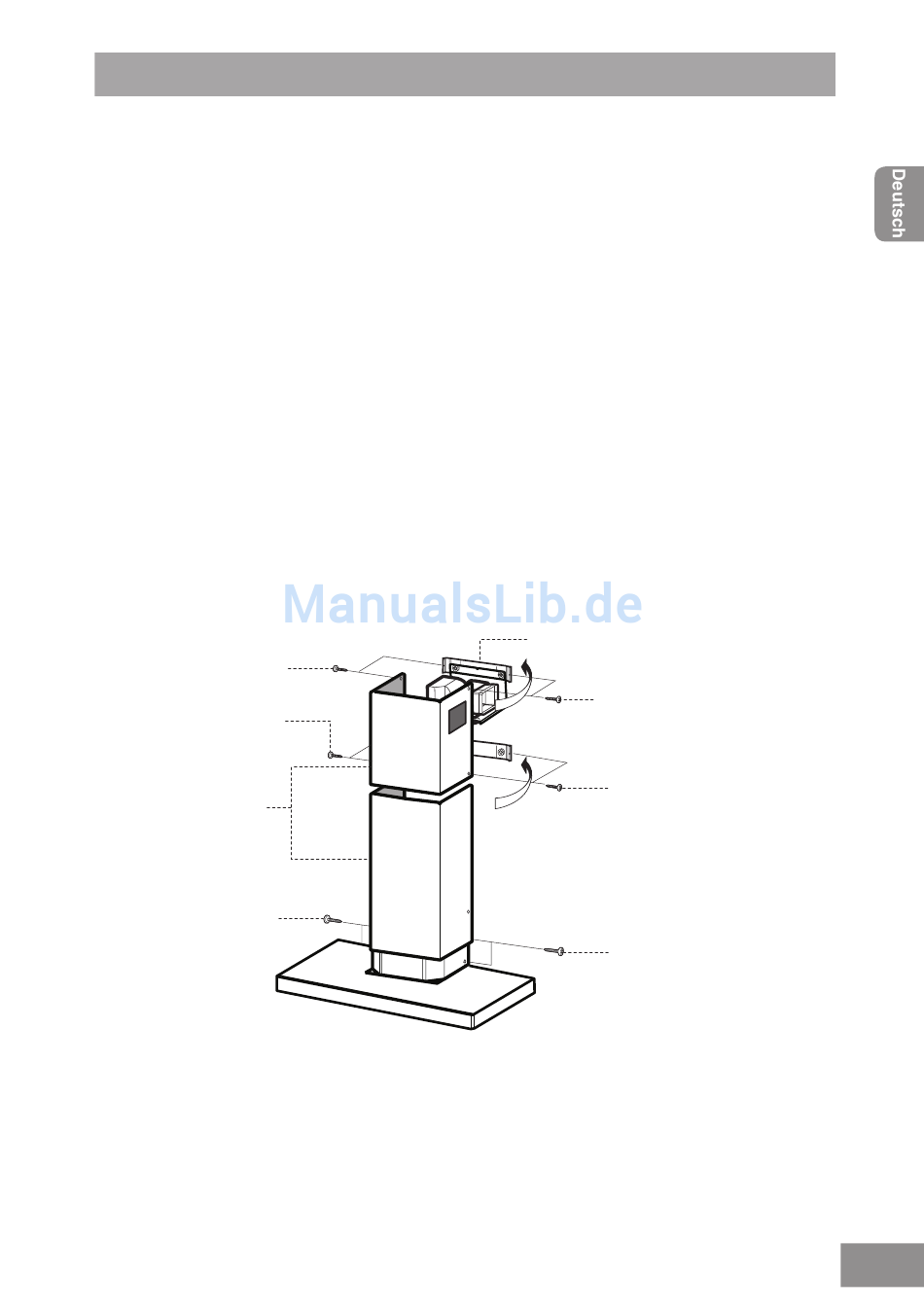

Montage des oberes Kamins

■ Die beiden Seiten des oberen Kaminteils leicht nach
außen biegen und hinter die Halterungen stecken
(Ref. 7.2.1). Sicherstellen, dass sie gut festsitzen.
■ Die Seiten mithilfe der 4 mitgelieferten Schrauben
(Ref. 12c) an den Halterungen befestigen.
■ Sicherstellen, dass der Austritt der Verlängerungs-
stücke mit den Kaminaustritten zusammentrifft.

Montage des unteres Kamins

Die beiden Seiten des Kamins leicht nach außen
■
biegen und zwischen den oberen Kaminteil und
die Wand stecken. Sicherstellen, dass sie gut
festsitzen.
Den unteren Kaminteil mithilfe der 2 mitgelieferten
■
Schrauben (Ref. 12b) am Haubenkörper
befestigen.
12c
12c
2.1
2
2,2
12b
7.2.1
12c
12c
12b
25
DE
