SG10 - SA23
Installation

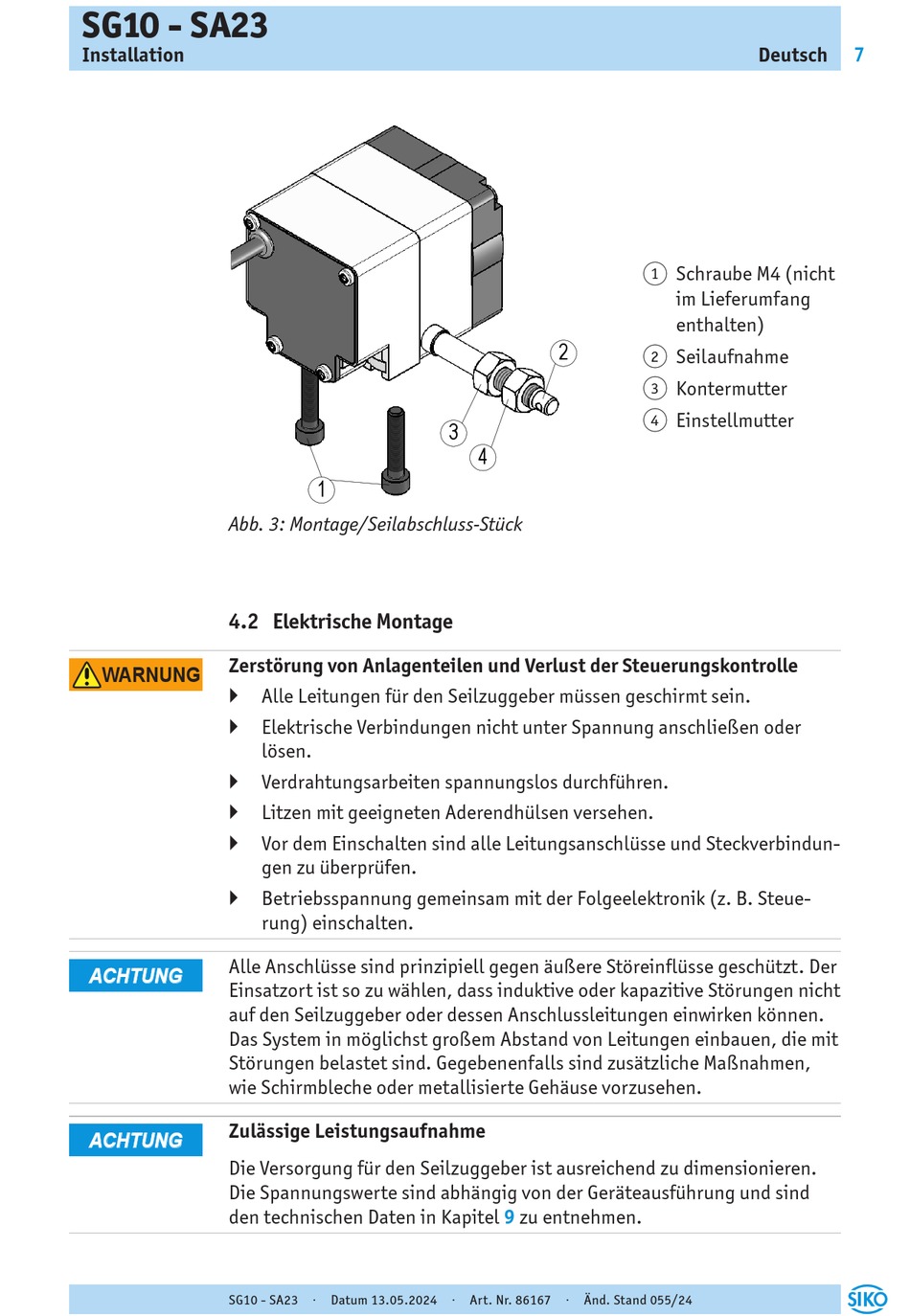

Abb. 3: Montage/Seilabschluss-Stück
4.2 Elektrische Montage
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
WARNUNG
` Alle Leitungen für den Seilzuggeber müssen geschirmt sein.
` Elektrische Verbindungen nicht unter Spannung anschließen oder
` Verdrahtungsarbeiten spannungslos durchführen.
` Litzen mit geeigneten Aderendhülsen versehen.
` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
ACHTUNG
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Seilzuggeber oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
Zulässige Leistungsaufnahme
ACHTUNG
Die Versorgung für den Seilzuggeber ist ausreichend zu dimensionieren.
Die Spannungswerte sind abhängig von der Geräteausführung und sind
den technischen Daten in Kapitel
SG10 - SA23 · Datum 13.05.2024 · Art. Nr. 86167 · Änd. Stand 055/24
lösen.
gen zu überprüfen.
rung) einschalten.
9
zu entnehmen.
Deutsch
Schraube M4 (nicht
1
im Lieferumfang
enthalten)
Seilaufnahme
2
Kontermutter
3
Einstellmutter
4
7
