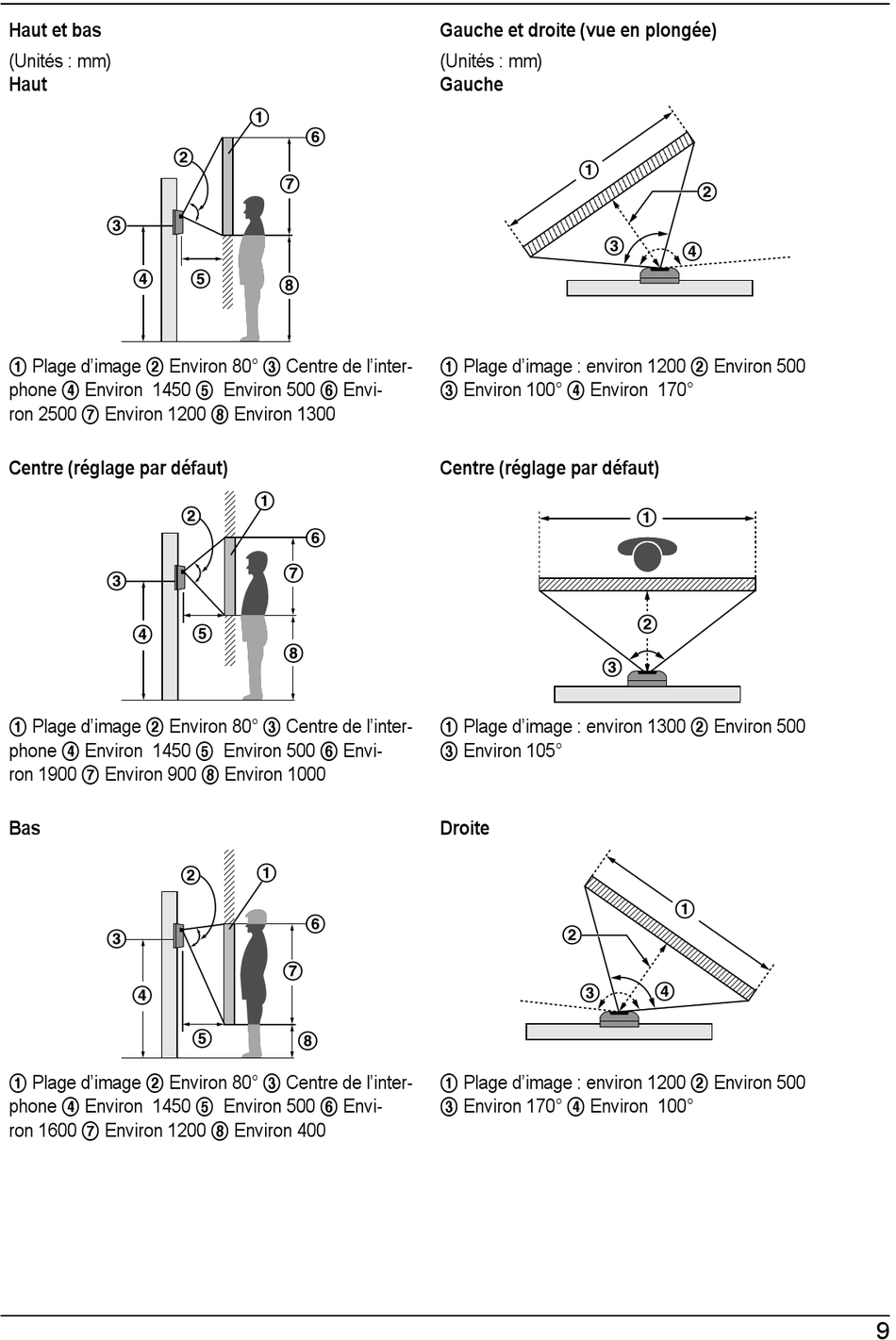

Haut et bas
(Unités : mm)
Haut
B
C
D
A Plage d'image B Environ 80° C Centre de l'inter-
phone D Environ 1450 E Environ 500 F Envi-
ron 2500 G Environ 1200 H Environ 1300
Centre (réglage par défaut)
C
D
A Plage d'image B Environ 80° C Centre de l'inter-
phone D Environ 1450 E Environ 500 F Envi-
ron 1900 G Environ 900 H Environ 1000
Bas
C
D
A Plage d'image B Environ 80° C Centre de l'inter-
phone D Environ 1450 E Environ 500 F Envi-
ron 1600 G Environ 1200 H Environ 400
A
F
G
E
H
A
B
F
G
E
H
A
B
F
G
E
H
Gauche et droite (vue en plongée)
(Unités : mm)
Gauche
A
C
A Plage d'image : environ 1200 B Environ 500
C Environ 100° D Environ 170°
Centre (réglage par défaut)
C
A Plage d'image : environ 1300 B Environ 500
C Environ 105°
Droite
B
C
A Plage d'image : environ 1200 B Environ 500
C Environ 170° D Environ 100°
B
D
A
B
A
D
