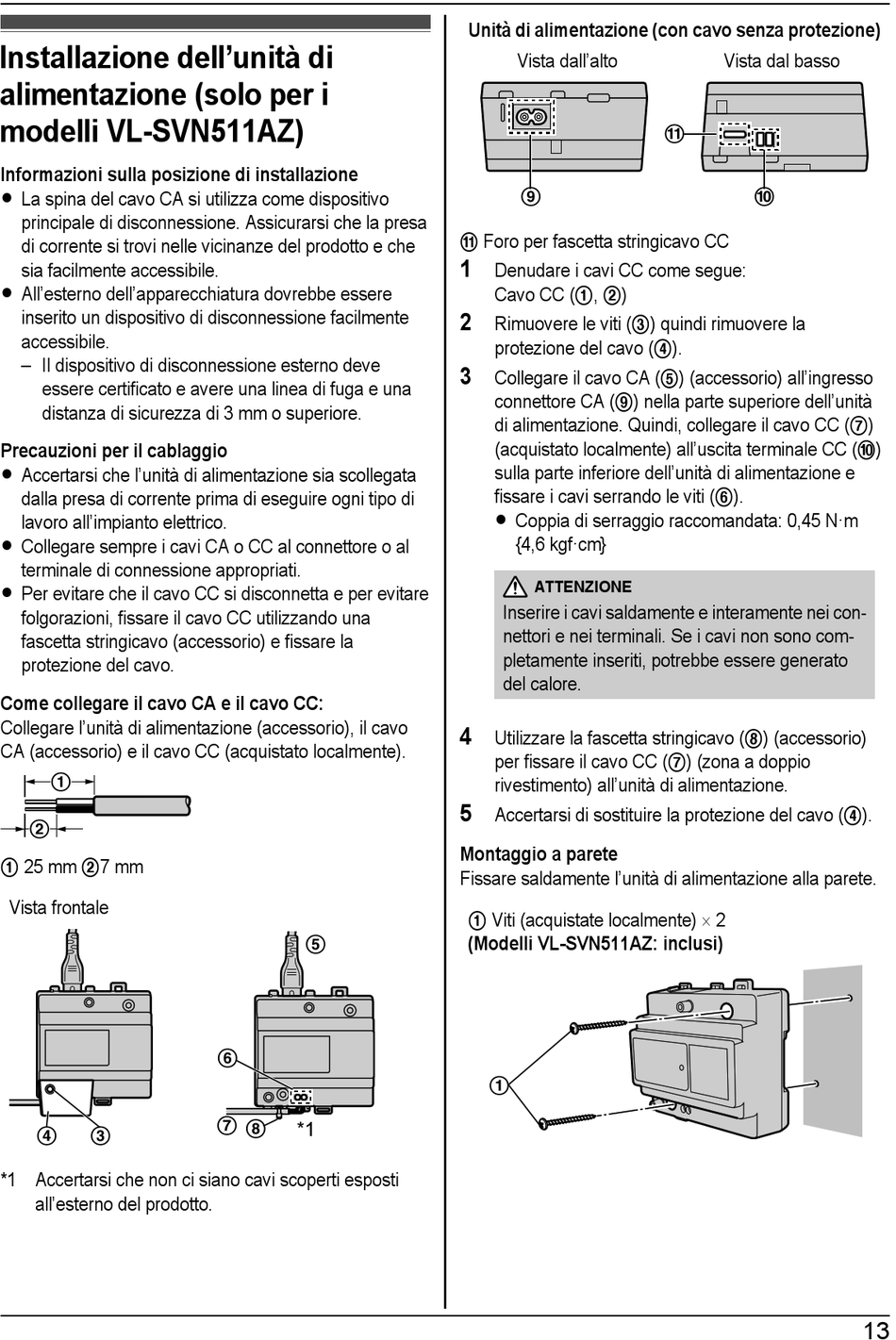

Installazione dell'unità di
alimentazione (solo per i
modelli VL-SVN511AZ)
Informazioni sulla posizione di installazione
R La spina del cavo CA si utilizza come dispositivo
principale di disconnessione. Assicurarsi che la presa
di corrente si trovi nelle vicinanze del prodotto e che
sia facilmente accessibile.
R All'esterno dell'apparecchiatura dovrebbe essere
inserito un dispositivo di disconnessione facilmente
accessibile.
– Il dispositivo di disconnessione esterno deve
essere certificato e avere una linea di fuga e una
distanza di sicurezza di 3 mm o superiore.
Precauzioni per il cablaggio
R Accertarsi che l'unità di alimentazione sia scollegata
dalla presa di corrente prima di eseguire ogni tipo di
lavoro all'impianto elettrico.
R Collegare sempre i cavi CA o CC al connettore o al
terminale di connessione appropriati.
R Per evitare che il cavo CC si disconnetta e per evitare
folgorazioni, fissare il cavo CC utilizzando una
fascetta stringicavo (accessorio) e fissare la
protezione del cavo.
Come collegare il cavo CA e il cavo CC:
Collegare l'unità di alimentazione (accessorio), il cavo
CA (accessorio) e il cavo CC (acquistato localmente).
A
B
A 25 mm B7 mm
Vista frontale
D C
*1 Accertarsi che non ci siano cavi scoperti esposti
all'esterno del prodotto.
E
F
G H
*1
Unità di alimentazione (con cavo senza protezione)
Vista dall'alto
I
K Foro per fascetta stringicavo CC
1
Denudare i cavi CC come segue:
Cavo CC (A, B)
2
Rimuovere le viti (C) quindi rimuovere la
protezione del cavo (D).
3
Collegare il cavo CA (E) (accessorio) all'ingresso
connettore CA (I) nella parte superiore dell'unità
di alimentazione. Quindi, collegare il cavo CC (G)
(acquistato localmente) all'uscita terminale CC (J)
sulla parte inferiore dell'unità di alimentazione e
fissare i cavi serrando le viti (F).
R Coppia di serraggio raccomandata: 0,45 N·m
{4,6 kgf·cm}
ATTENZIONE
Inserire i cavi saldamente e interamente nei con-
nettori e nei terminali. Se i cavi non sono com-
pletamente inseriti, potrebbe essere generato
del calore.
4
Utilizzare la fascetta stringicavo (H) (accessorio)
per fissare il cavo CC (G) (zona a doppio
rivestimento) all'unità di alimentazione.
5
Accertarsi di sostituire la protezione del cavo (D).
Montaggio a parete
Fissare saldamente l'unità di alimentazione alla parete.
A Viti (acquistate localmente) ´ 2
(Modelli VL-SVN511AZ: inclusi)
A
Vista dal basso
K
J
