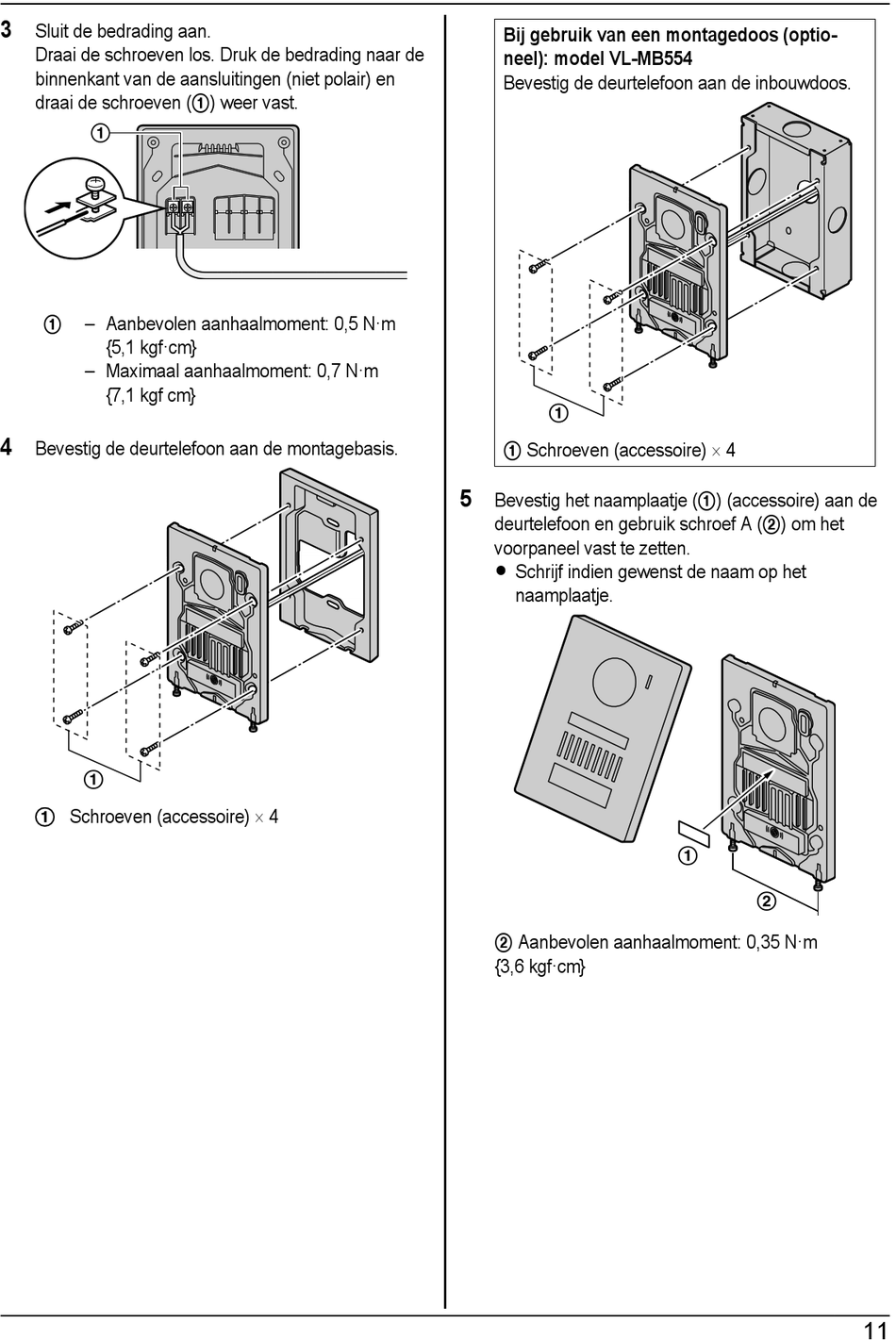

Panasonic VL-MVN511 Installationsanleitung Seite 75

3
Sluit de bedrading aan.
Draai de schroeven los. Druk de bedrading naar de
binnenkant van de aansluitingen (niet polair) en
draai de schroeven (A) weer vast.
1
A – Aanbevolen aanhaalmoment: 0,5 N·m
{5,1 kgf·cm}
– Maximaal aanhaalmoment: 0,7 N·m
{7,1 kgf cm}
4
Bevestig de deurtelefoon aan de montagebasis.
A
Schroeven (accessoire) ´ 4
Bij gebruik van een montagedoos (optio-
neel): model VL-MB554
Bevestig de deurtelefoon aan de inbouwdoos.
A
A Schroeven (accessoire) ´ 4
5
Bevestig het naamplaatje (A) (accessoire) aan de
deurtelefoon en gebruik schroef A (B) om het
voorpaneel vast te zetten.
R Schrijf indien gewenst de naam op het
naamplaatje.
B Aanbevolen aanhaalmoment: 0,35 N·m
{3,6 kgf·cm}
A
B
11
