26

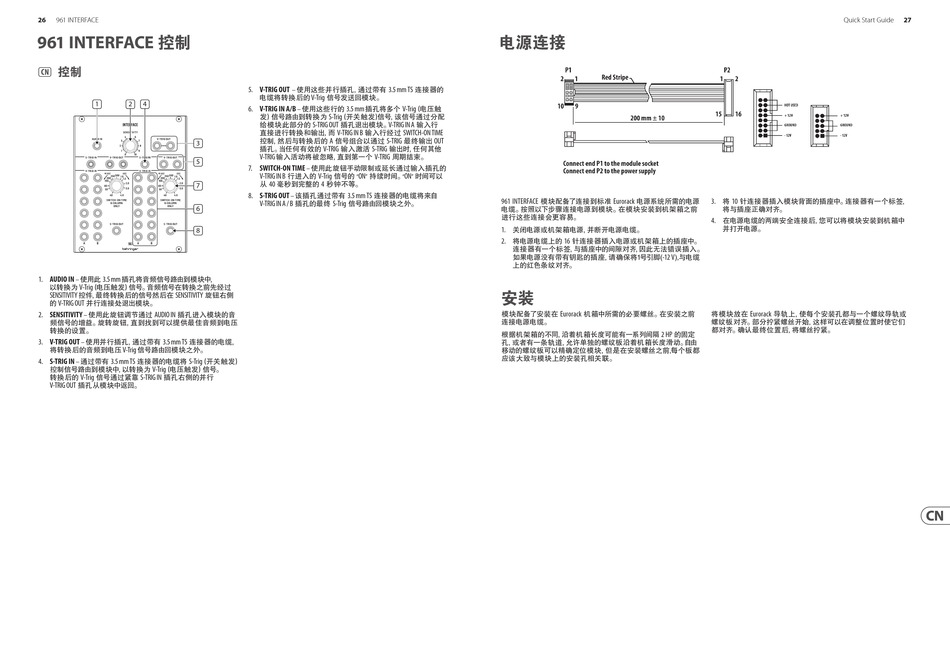

961 INTERFACE
961 INTERFACE 控制
控制
(CN)
1
2
4
3
5
7
6
8
1. AUDIO IN
3.5 mm
– 使用此
插孔将音频信号路由到模块中,
V-Trig
以转换为
（电压触发） 信号。 音频信号在转换之前先经过
SENSITIVITY
SENSITIVITY
控件, 最终转换后的信号然后在
旋钮右侧
V-TRIG OUT
的
并行连接处退出模块。
2. SENSITIVITY
– 使用此旋钮调节通过
AUDIO IN
插孔进入模块的音
频信号的增益。 旋转旋钮, 直到找到可以提供最佳音频到电压
转换的设置。
3. V-TRIG OUT
– 使用并行插孔, 通过带有
3.5 mm TS
连接器的电缆,
将转换后的音频到电压
V-Trig
信号路由回模块之外。
4. S-TRIG IN
3.5 mm TS
S-Trig
– 通过带有
连接器的电缆将
（开关触发）
V-Trig
控制信号路由到模块中, 以转换为
（电压触发） 信号。
V-Trig
S-TRIG IN
转换后的
信号通过紧靠
插孔右侧的并行
V-TRIG OUT
插孔从模块中返回。
5. V-TRIG OUT
– 使用这些并行插孔, 通过带有
3.5 mm TS
连接器的
电缆将转换后的
V-Trig
信号发送回模块。
6. V-TRIG IN A/B
3.5 mm
V-Trig
– 使用这些行的
插孔将多个
（电压触
S-Trig
发） 信号路由到转换为
（开关触发）信号, 该信号通过分配
给模块此部分的
S-TRIG OUT
插孔退出模块。
V-TRIG IN A
输入行
直接进行转换和输出, 而
V-TRIG IN B
输入行经过
SWITCH-ON TIME
控制, 然后与转换后的
A
信号组合以通过
S-TRIG
最终输出
插孔。 当任何有效的
V-TRIG
输入激活
S-TRIG
输出时, 任何其他
V-TRIG
输入活动将被忽略, 直到第一个
V-TRIG
周期结束。
7. SWITCH-ON TIME
– 使用此旋钮手动限制或延长通过输入插孔的
V-TRIG IN B
V-Trig
ON
ON
行进入的
信号的
持续时间。
时间可以
"
"
"
"
40
4
从
毫秒到完整的
秒钟不等。
8. S-TRIG OUT
– 该插孔通过带有
3.5 mm TS
连接器的电缆将来自
V-TRIG IN A / B
插孔的最终
S-Trig
信号路由回模块之外。
电源连接
OUT
961 INTERFACE
Eurorack
模块配备了连接到标准
电缆。 按照以下步骤连接电源到模块。 在模块安装到机架箱之前
进行这些连接会更容易。
1.
关闭电源或机架箱电源, 并断开电源电缆。
2.
16
将电源电缆上的
针连接器插入电源或机架箱上的插座中。
连接器有一个标签, 与插座中的间隙对齐, 因此无法错误插入。
如果电源没有带有钥匙的插座, 请确保将1号引脚(
上的红色条纹对齐。
安装
模块配备了安装在
Eurorack
机箱中所需的必要螺丝。 在安装之前
连接电源电缆。
根据机架箱的不同, 沿着机箱长度可能有一系列间隔
孔, 或者有一条轨道, 允许单独的螺纹板沿着机箱长度滑动。 自由
移动的螺纹板可以精确定位模块, 但是在安装螺丝之前,每个板都
应该大致与模块上的安装孔相关联。
3.
10
电源系统所需的电源
将
针连接器插入模块背面的插座中。 连接器有一个标签,
将与插座正确对齐。
4.
在电源电缆的两端安全连接后, 您可以将模块安装到机箱中
并打开电源。
-12 V
),与电缆
将模块放在
Eurorack
导轨上, 使每个安装孔都与一个螺纹导轨或
螺纹板对齐。 部分拧紧螺丝开始, 这样可以在调整位置时使它们
都对齐。 确认最终位置后, 将螺丝拧紧。
2 HP
的固定
27
Quick Start Guide
