ATTENZIONE!
Per proteggere il dispositivo da potenziali danni causati da sovratensione, si consiglia di inserire un
diodo nel circuito. Collegare l'anodo del diodo al cavo negativo della serratura e il catodo del diodo al
cavo positivo della serratura.
Serratura della
porta
Diodo
Sceglierne uno
≤DC 30 V
per connettersi
PWR
GND
4
FUNZIONAMENTO
Tabella A3 - MyBell 2-Wire 1-button Station - Informazioni sullo stato dei LED
Colore
Sempre acceso
Blu
Lampeggiante
Rosso Lampeggiante
Viola Sempre acceso
Rosso/Blu Lampeggiante
Nota
Per ulteriori impostazioni dei LED, accedere all'interfaccia web di MyBell 2-Wire 1-button Station:
Dispositivo -> Impostazione LED
5
TEST DEL DISPOSITIVO
Verificare lo stato del dispositivo dopo l'installazione:
1. Rete: tenere premuto il pulsante di chiamata per ottenere l'indirizzo IP. La rete funziona correttamente se il dispositivo annuncia l'indirizzo IP.
Se non si ottiene alcun indirizzo IP, il dispositivo annuncia l'IP 0.0.0.0.
2. Wi-Fi: se si utilizza una connessione Wi-Fi, è possibile accedere al dispositivo sullo schermo del monitor utilizzando l'IP del monitor e il nu-
mero di porta :9011, ad esempio: 192.168.10:9001.
3. Interfono: premere il tasto Chiamata per effettuare una chiamata. La configurazione della chiamata è corretta se la chiamata va a buon
fine.
4. Controllo dell'accesso: utilizzare la scheda RF preconfigurata per sbloccare la porta.
8
PLC-1
non polarizzato Potenza
PLC-11
Ingresso
non polarizzato
X
NO
Relè
COM
uscita
NC
DC+

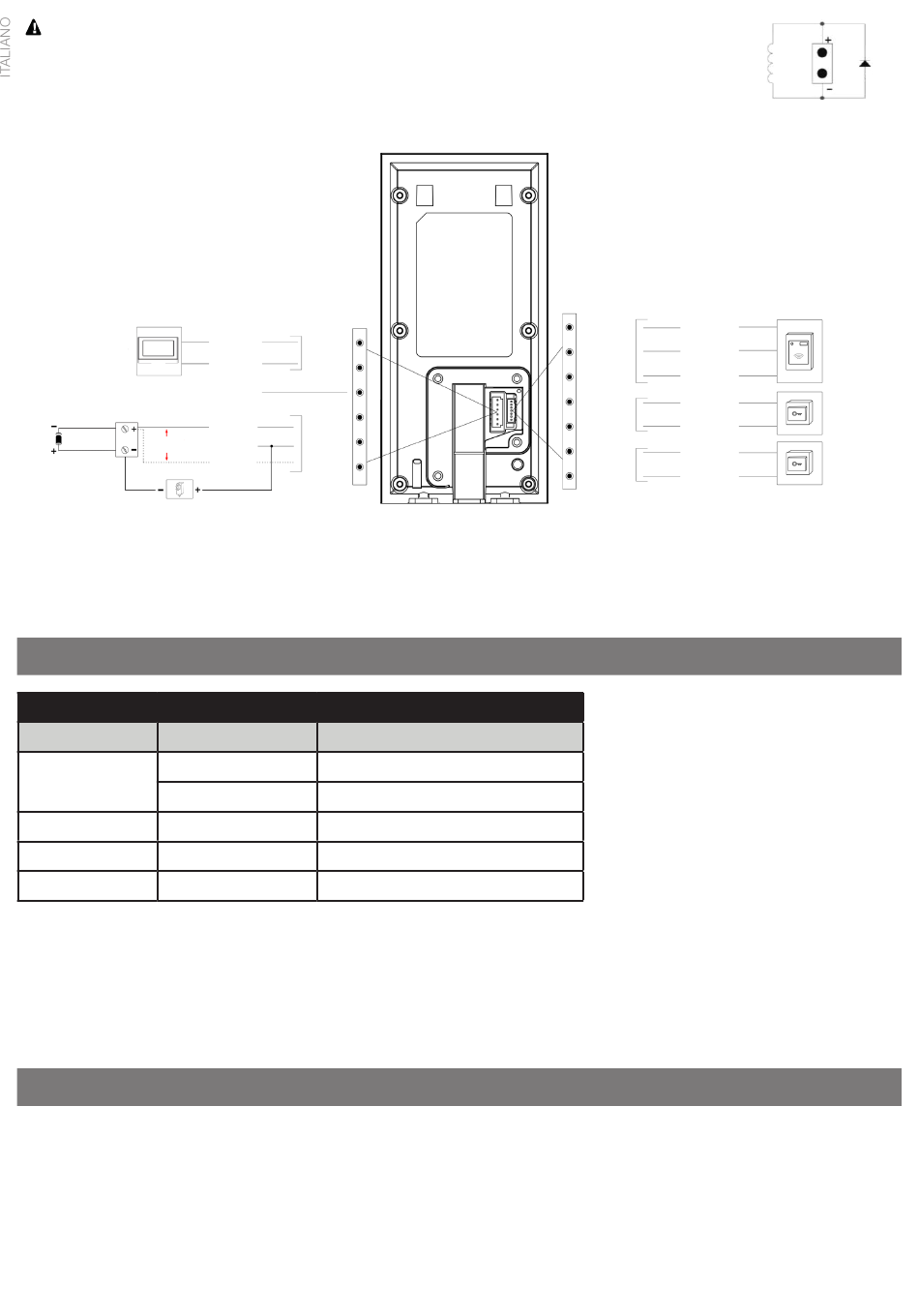

Figura 2: Cablaggio della stazione MyBell a 2 fili e 1 pulsante
Stato
Stato normale
Chiamata / Ricevere una chiamata
Non in linea
Parlare durante una chiamata
Allarme di emergenza
Ingresso B
Ingresso A
Descrizione
Blocco
GND
Wiegand
WG-D1
uscita
WG-D0
GND
IN 2
GND
IN 1
Diodo
Terminali
Wiegand
lettore di
schede
Pulsante
di uscita
Pulsante
di uscita
