UWAGA!
Aby chronić urządzenie przed potencjalnym uszkodzeniem spowodowanym przepięciem, zaleca
się podłączenie diody do obwodu. Podłącz anodę diody do ujemnego przewodu zamka, a katodę
diody do dodatniego przewodu zamka.
Zamek
do drzwi
Dioda
Wybierz jeden
≤DC 30 V
do połączenia
PWR
GND
4
DZIAŁANIE
Tabela A3 - MyBell 2-Wire 1-button Station - Informacje o stanie diody LED
Color
Niebieski
Czerwony
Fioletowy
Czerwony/Niebieski
Uwaga
Aby uzyskać więcej informacji na temat ustawień diod LED, przejdź do interfejsu internetowego stacji MyBell 2-Wire z 1 przyciskiem:
Urządzenie -> Ustawienia LED.
5
TESTOWANIE URZĄDZEŃ
Sprawdź stan urządzenia po instalacji:
1. Sieć: naciśnij i przytrzymaj przycisk połączenia, aby uzyskać adres IP. Sieć działa prawidłowo, jeśli urządzenie zgłasza adres IP. Jeśli nie
uzyskano adresu IP, urządzenie zgłasza adres IP 0.0.0.0.
2. Wi-Fi: Jeśli korzystasz z połączenia Wi-Fi, możesz zalogować się do urządzenia na ekranie monitora, używając adresu IP monitora i numeru
portu :9011, na przykład: 192.168.10:9001.
3. Interkom: naciśnij przycisk połączenia, aby nawiązać połączenie. Konfiguracja połączenia jest prawidłowa, jeśli połączenie się powiedzie.
4. Kontrola dostępu: użyj wstępnie skonfigurowanej karty RF, aby odblokować drzwi.
12
PLC-1
Moc
niespolaryzowany
PLC-11 wejście
niespolaryzowany
X
NO
Przekaźnik
COM
wyjście
NC
DC+

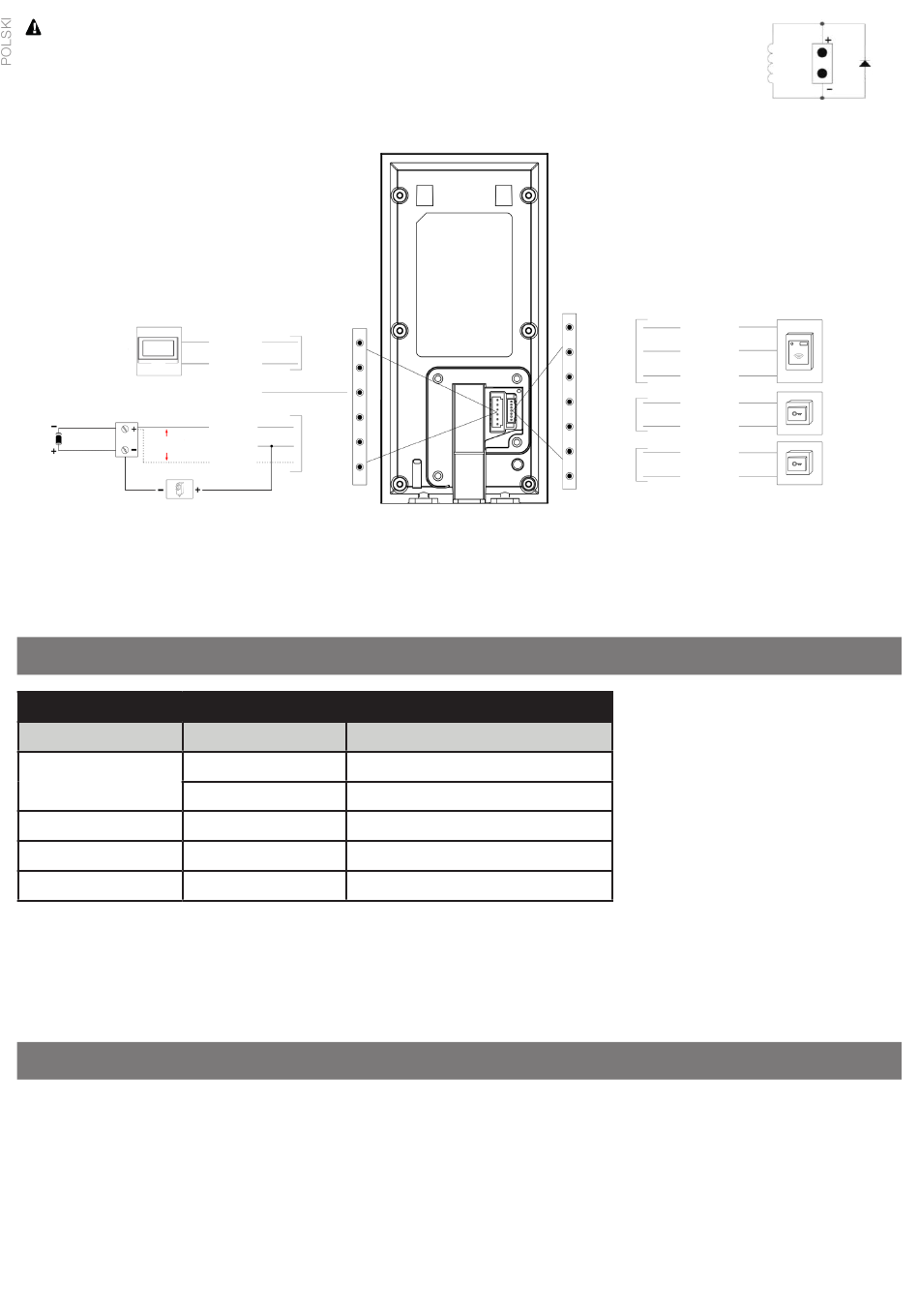

Rysunek 2: Okablowanie stacji MyBell 2-Wire z 1 przyciskiem
Status
Zawsze włączony Stan normalny
Migający Dzwonienie / Odbieranie połączenia
Migający Offline
Zawsze włączony Rozmowa przez telefon
Migający
Alarm awaryjny
Wiegand
wyjście
Wejście B
Wejście A
Description
Zamek
Terminale
GND
Wiegand
WG-D1
czytnik kart
WG-D0
GND
Przycisk
IN 2
wyjścia
Przycisk
GND
wyjścia
IN 1
Dioda
