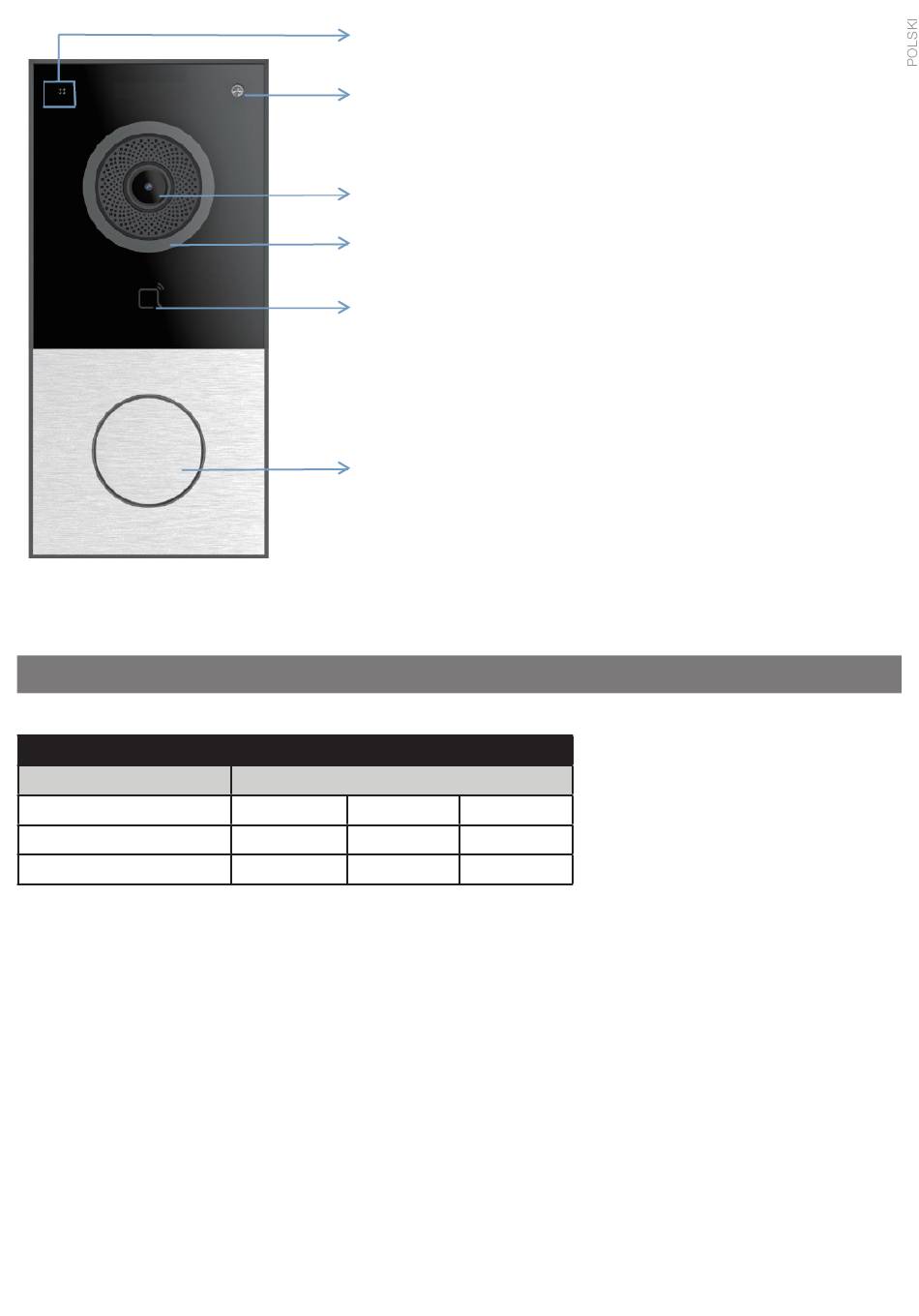

Rysunek 1: Stacja MyBell 2-Wire z 1 przyciskiem - widok z przodu
3
INSTALACJA
Aby zainstalować urządzenie, należy postępować zgodnie z poniższą tabelą rozmiarów i właściwości amerykańskich przewodów (AWG):
Tabela A2 - MyBell 2-Wire 1-button Station - AWG
Właściwość
AWG
Rezystancja (om/km)
Długość przewodu (m)
Aby zainstalować urządzenie:
1. Umieść szablon do montażu ściennego przy ścianie i wyrównaj go z przewodem.
2. Za pomocą wiertarki ręcznej z wiertłem 6 mm wykonaj cztery otwory na śruby o głębokości 25 mm.
Uwaga
Zastosuj dokładną średnicę i głębokość otworów na śruby, aby upewnić się, że urządzenie się nie poluzuje. Jeśli otwory na śruby są zbyt
duże, użyj kleju, aby zabezpieczyć śruby.
3. Włóż cztery plastikowe kotwy ścienne do otworów.
4. Przymocuj uchwyt ścienny do ściany, dokręcając cztery śruby z łbem krzyżowym ST4x20 do plastikowych kotew ściennych.
5. Podłącz przewody do odpowiedniego interfejsu.
6. Dokręć pokrywę okablowania czterema wkrętami krzyżakowymi M3x4.
7. Włóż podkładkę uszczelniającą do otworu na przewody, popychając ją w górę, aby zapewnić szczelne zamknięcie otworu.
8. Zawieś gniazdo w tylnej górnej części jednostki głównej na odpowiednich zaczepach skrzynki ściennej, a następnie delikatnie opuść
jednostkę główną do skrzynki ściennej.
9. Użyj klucza torx, aby zabezpieczyć urządzenie za pomocą dwóch śrub torx M3x6 na dole.
Mikrofon
Czujnik światłoczuły
Kamera
Białe światło LED
Czytnik kart
Przycisk połączenia
Wartość
20
22
33.9
48.5
≤50
≤40
24
79.6
≤20
11
