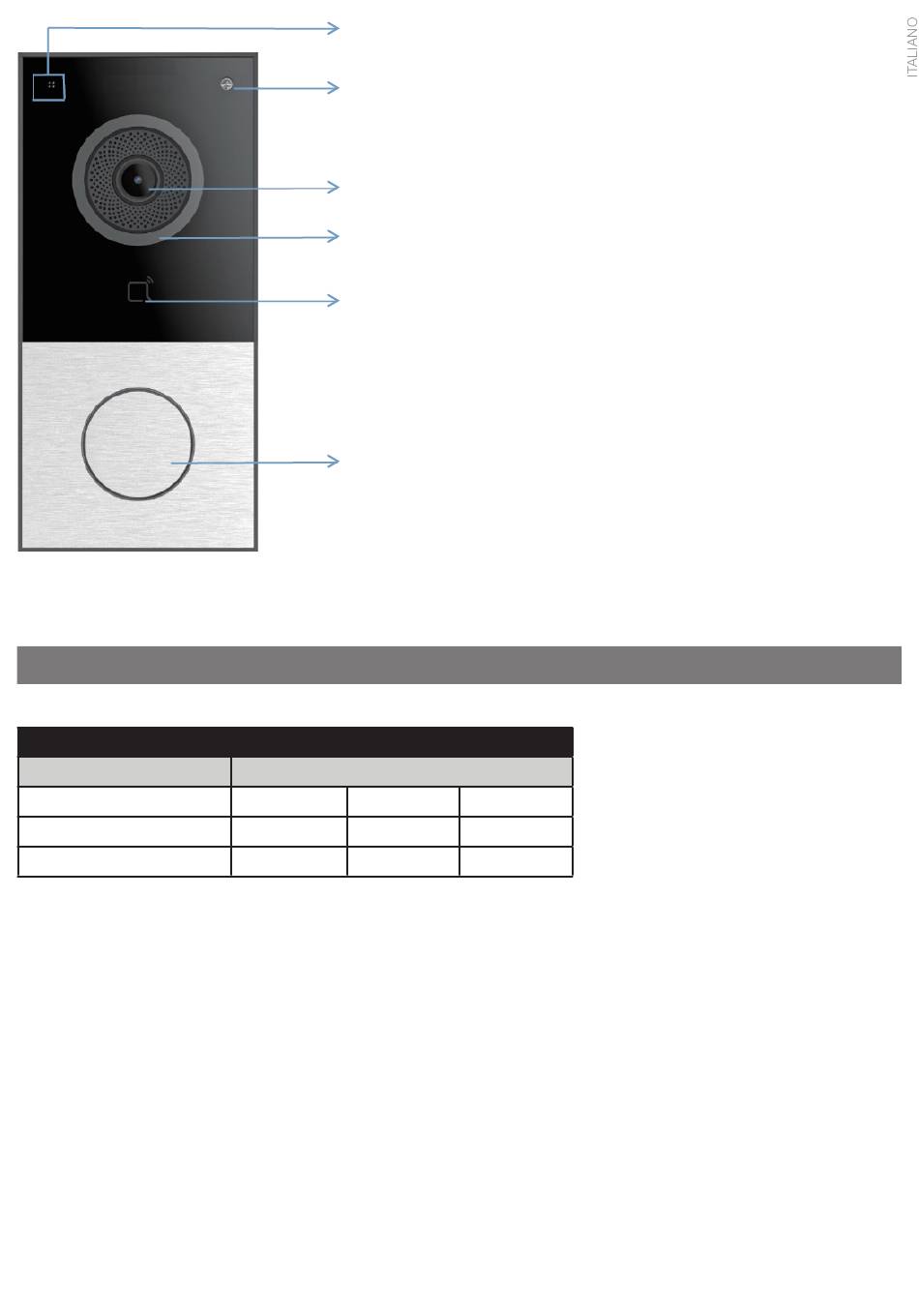

Figura 1: Stazione MyBell a 2 fili e 1 pulsante - vista frontale
3
INSTALLAZIONE
Per l'installazione del dispositivo, attenersi alla tabella delle dimensioni e delle proprietà dei cavi americani (AWG) riportata di seguito:
Tabella A2 - MyBell 2-Wire 1-button Station - AWG
Proprietà
AWG
Resistenza (ohm/km)
Lunghezza del filo (m)
Per installare il dispositivo:
1. Posizionare la dima di montaggio a parete contro la parete e allinearla al filo.
2. Utilizzare un trapano a mano con una punta da 6 mm per praticare quattro fori per viti profondi 25 millimetri.
Nota
Applicare diametri e profondità precisi dei fori per le viti per garantire che il dispositivo non si allenti. Se i fori per le viti sono troppo grandi,
utilizzare la colla per fissare le viti.
3. Inserire quattro tasselli in plastica nei fori.
4. Fissare la staffa di montaggio alla parete stringendo le quattro viti a croce ST4x20 ai tasselli in plastica.
5. Collegare i fili all'interfaccia corrispondente.
6. Serrare il coperchio del cablaggio con quattro viti a croce M3x4.
7. Inserire il cuscinetto di tenuta nell'apertura per i fili, spingendolo verso l'alto per garantire la tenuta dell'apertura.
8. Agganciare la fessura sulla parte posteriore superiore dell'unità principale ai ganci corrispondenti della scatola a muro, quindi abbassare
delicatamente l'unità principale nella scatola a muro.
9. Utilizzare la chiave torx per fissare il dispositivo con due viti torx M3x6 nella parte inferiore.
Microfono
Sensore fotosensibile
Fotocamera
Luce bianca LED
Lettore di schede
Pulsante di chiamata
Valore
20 22
33.9 48.5
≤50 ≤40
24
79.6
≤20
