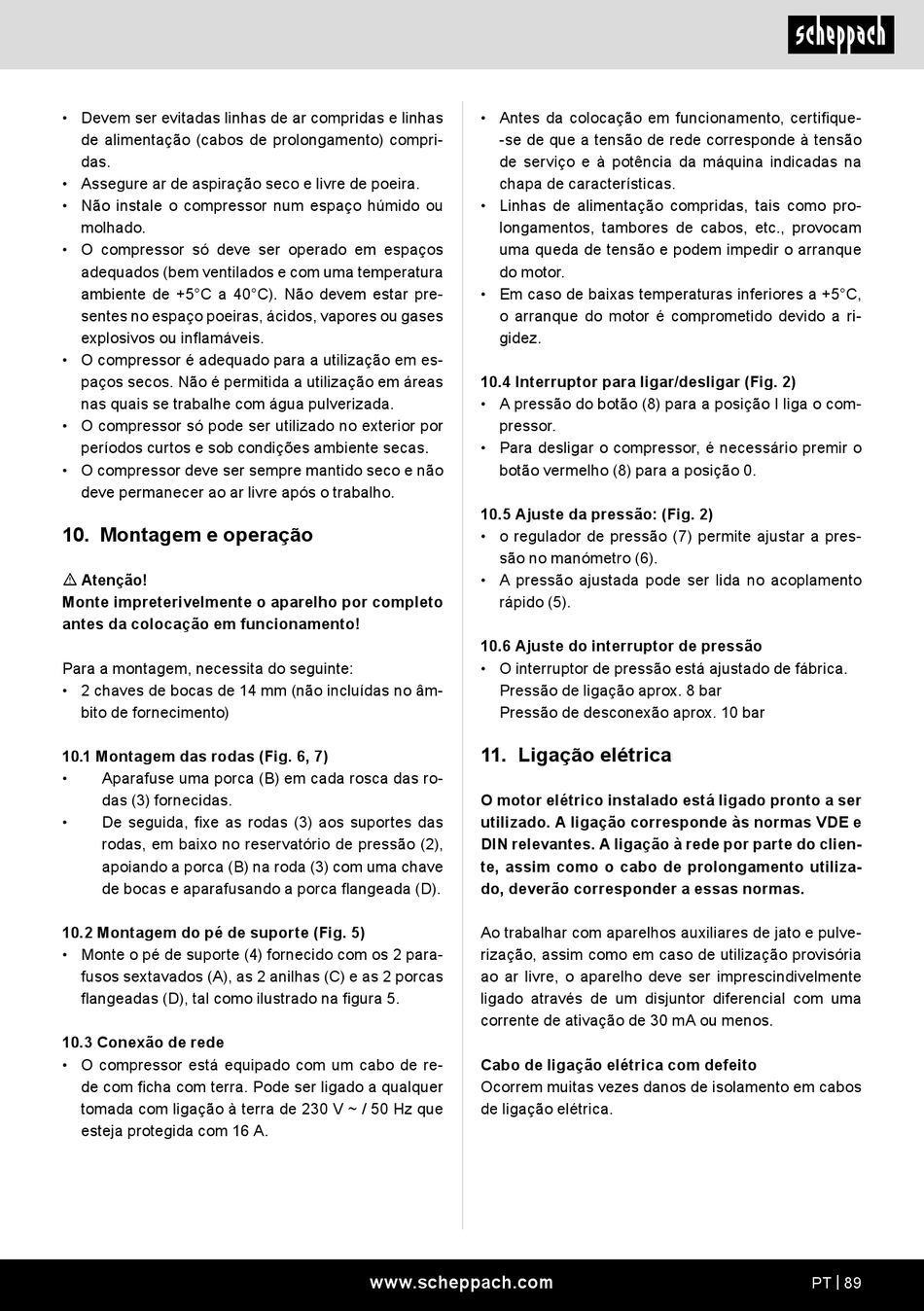

• Devem ser evitadas linhas de ar compridas e linhas
de alimentação (cabos de prolongamento) compri-
das.
• Assegure ar de aspiração seco e livre de poeira.
• Não instale o compressor num espaço húmido ou
molhado.
• O compressor só deve ser operado em espaços
adequados (bem ventilados e com uma temperatura
ambiente de +5°C a 40°C). Não devem estar pre-
sentes no espaço poeiras, ácidos, vapores ou gases
explosivos ou inflamáveis.
• O compressor é adequado para a utilização em es-
paços secos. Não é permitida a utilização em áreas
nas quais se trabalhe com água pulverizada.
• O compressor só pode ser utilizado no exterior por
períodos curtos e sob condições ambiente secas.
• O compressor deve ser sempre mantido seco e não
deve permanecer ao ar livre após o trabalho.
10. Montagem e operação
m Atenção!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Para a montagem, necessita do seguinte:
• 2 chaves de bocas de 14 mm (não incluídas no âm-
bito de fornecimento)
10.1 Montagem das rodas (Fig. 6, 7)
• Aparafuse uma porca (B) em cada rosca das ro-
das (3) fornecidas.
• De seguida, fixe as rodas (3) aos suportes das
rodas, em baixo no reservatório de pressão (2),
apoiando a porca (B) na roda (3) com uma chave
de bocas e aparafusando a porca flangeada (D).
10.2 Montagem do pé de suporte (Fig. 5)
• Monte o pé de suporte (4) fornecido com os 2 para-
fusos sextavados (A), as 2 anilhas (C) e as 2 porcas
flangeadas (D), tal como ilustrado na figura 5.
10.3 Conexão de rede
• O compressor está equipado com um cabo de re-
de com ficha com terra. Pode ser ligado a qualquer
tomada com ligação à terra de 230 V ~ / 50 Hz que
esteja protegida com 16 A.
• Antes da colocação em funcionamento, certifique-
-se de que a tensão de rede corresponde à tensão
de serviço e à potência da máquina indicadas na
chapa de características.
• Linhas de alimentação compridas, tais como pro-
longamentos, tambores de cabos, etc., provocam
uma queda de tensão e podem impedir o arranque
do motor.
• Em caso de baixas temperaturas inferiores a +5°C,
o arranque do motor é comprometido devido a ri-
gidez.
10.4 Interruptor para ligar/desligar (Fig. 2)
• A pressão do botão (8) para a posição I liga o com-
pressor.
• Para desligar o compressor, é necessário premir o
botão vermelho (8) para a posição 0.
10.5 Ajuste da pressão: (Fig. 2)
• o regulador de pressão (7) permite ajustar a pres-
são no manómetro (6).
• A pressão ajustada pode ser lida no acoplamento
rápido (5).
10.6 Ajuste do interruptor de pressão
• O interruptor de pressão está ajustado de fábrica.
Pressão de ligação aprox. 8 bar
Pressão de desconexão aprox. 10 bar
11. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação corresponde às normas VDE e
DIN relevantes. A ligação à rede por parte do clien-
te, assim como o cabo de prolongamento utiliza-
do, deverão corresponder a essas normas.
Ao trabalhar com aparelhos auxiliares de jato e pulve-
rização, assim como em caso de utilização provisória
ao ar livre, o aparelho deve ser imprescindivelmente
ligado através de um disjuntor diferencial com uma
corrente de ativação de 30 mA ou menos.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
