MONTAJE DEL TELESCOPIO
SOPORTE
El trípode y el soporte del ExploraScope se entregan totalmente montados, por lo que
la instalación es sencilla:
1. Saque el trípode y el soporte de la caja.
2. Afl oje los mandos de la parte inferior de cada pata y extienda la sección interna
de la pata a la longitud deseada. Apriete los mandos para asegurar las patas, con
cuidado de no apretarlos en exceso.
3. Ponga el trípode de pie y separe las patas hasta que la abrazadera central encaje
en posición.
4. Ponga el poste estriado en la parte inferior de la bandeja de accesorios, sobre el
agujero del centro del soporte de patas y gire la bandeja hacia la derecha hasta que encaje fi rmemente contra la
abrazadera (Fig. 1).
5. Asegúrese de que los pernos de la bisagra de la pata estén asegurados apretando los tornillos manuales de la parte
superior de cada pata.
TUBO DEL TELESCOPIO
Para fi jar el tubo del telescopio al trípode y el soporte:
1. Localice la guía de la vara de movimiento lento del lateral del soporte
en forma de U. Afl oje los tornillos de la guía hasta que el agujero que
pasa por la guía quede despejado.
2. Aguantando el tubo del telescopio sobre el soporte, deslice la vara
de movimiento ento por la guía del soporte y baje con suavidad las
bisagras de los laterales del tubo del telescopio en los soportes de la
parte superior del soporte en forma de U (Fig. 2).
3. Apriete el tornillo de la guía para aguantar el telescopio
en posición.
4. Introduzca los dos pernos de montaje del tubo del telescopio por la parte superior
del soporte en forma de U y en las bisagras de los laterales del tubo del telescopio.
No las apriete en exceso (Fig. 3).
NOTA:
Se muestra el refractor de 70mm, pero el accesorio newtoniano de 114 mm de fi ja del mismo modo.

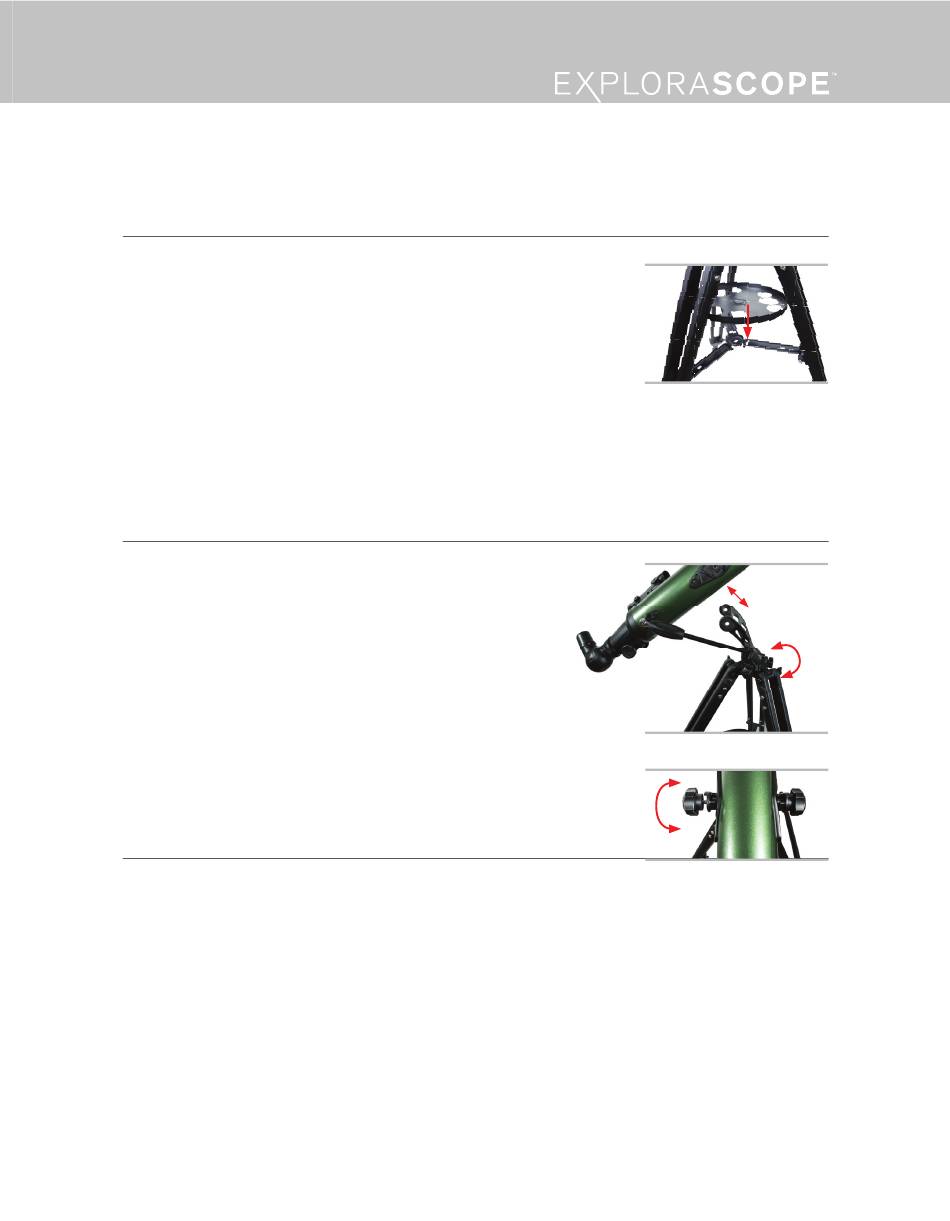

Fig. 1
Fig. 2
Fig. 3
ESPAÑOL | 27
