DAS TELESKOP AUFBAUEN
DIE MONTIERUNG
Der Aufbau gestaltet sich einfach, da Stativ und Montierung des ExploraScope werden
vollständig montiert geliefert werden:
1. Nehmen Sie das Stativ und die Montierung aus der Verpackung.
2. Lösen Sie die Drehknöpfe an der Unterseite jedes Beins und stellen Sie die inneren
Beinabschnitte auf die gewünschte Länge ein. Drehen Sie die Knöpfe zum Sichern
der Beine an, doch achten Sie darauf, diese nicht zu fest anzuziehen.
3. Stellen Sie das Stativ auf und ziehen Sie die Stativbeine auseinander, bis die
Halterung einrastet.
4. Bringen Sie den Gewindestift auf der Unterseite der Zubehörablage über die
Bohrung in der Mitte der Beinstrebenstütze und drehen Sie gesamte Ablage wird solange im Uhrzeigersinn, bis die
Ablage fest an der Beinhalterung sitzt (Abb. 1).
5. Achten Sie darauf, dass die Beinscharnierbolzen gesichert sind, indem Sie die schwarzen Flügermuttern oben an
jedem Bein mit der Hand festziehen.
DER TELESKOPTUBUS
So bringen Sie den Teleskoptubus an Ihrem Stativ mit Montierung an:
1. Suchen Sie die Zeitlupen-Stangenführung auf der Seite der
U-förmigen Montierung. Lösen Sie die Einstellschraube in der
Führung, bis die Bohrung durch die Führung frei ist.
2. Schieben Sie, während Sie den Teleskoptubus über die Montierung
halten, die Zeitlupen-Stange durch die Führung an der Montierung
und senken Sie vorsichtig die Scharniere an den Seiten des
Teleskoptubus in die Halterungen oben an der U-förmigen Montierung
(Abb. 2).
3. Ziehen Sie die Einstellschraube an der Führung zum Arretieren des
Teleskops fest.
4. Stecken Sie die beiden Befestigungsschrauben des Teleskoptubus durch die
Oberteile U-förmigen Montierung und in die Scharniere auf den Seiten des
Teleskoptubus. Nicht zu fest anziehen (Abb. 3).
ANMERKUNG:
Das 70 mm Refraktorteleskop ist dargestellt, aber am 114 mm Newton wird die Montierung genau auf die gleiche Weise befestigt.

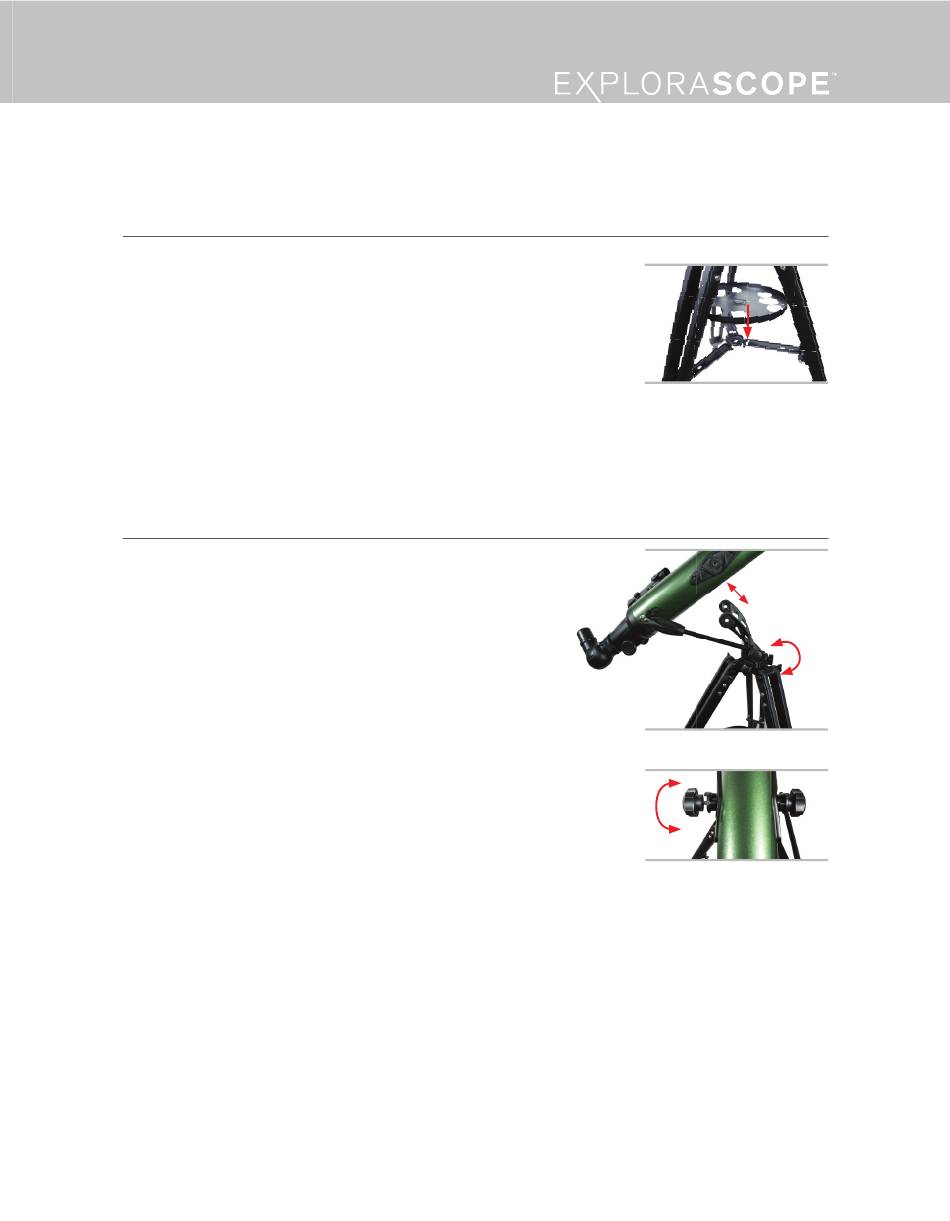

Abb. 1
Abb. 2
Abb. 3
