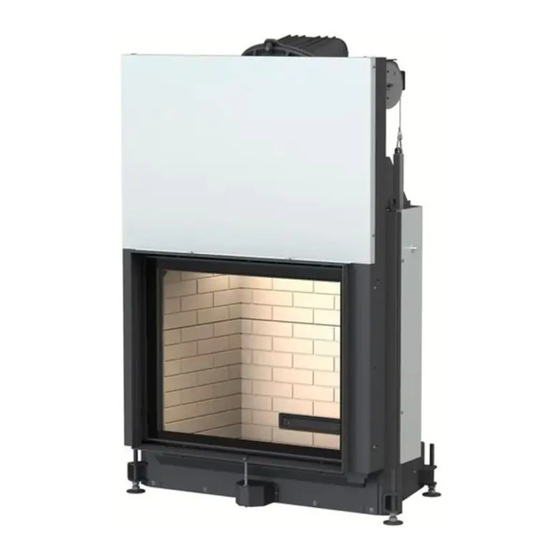

Brunner 04.2 Serie Aufbauanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Brunner 04.2 Serie
Inhaltszusammenfassung für Brunner 04.2 Serie
- Seite 1 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 ©2024...
-
Seite 2: Inhaltsverzeichnis
2.4.1.1 Zusatzoption: Wäremetauscherringe Guss............ 26 2.4.2 Modulaufsatzspeicher MAS..................30 Rahmenvarianten........................34 2.5.1 Anbaurahmen........................ 34 2.5.2 Blendrahmen......................... 37 Einbauhinweise zur Variante mit EAS / EOS................41 Maßblätter und technische Daten................43 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... -
Seite 3: Sicherheit
Baustoff (40) ein. Auch das Verbindungsstück müssen Sie im Bereich der aktiven Hinterlüftung mit mindestens 3cm dicken, geeignetem Dämmstoff ummanteln. Eine Mess- und Revisionsöffnung im Bereich des Schornsteinanschlusses vorsehen. Alle Rauchrohr-Verbindungsstellen abdichten! © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) - Seite 4 Großteil der vom Heizeinsatz erzeugten Warmluft. Über Anschlussstutzen oben am Konvekti- onsmantel kann diese Warmluft über Rohrleitungen abgeleitet werden. Der Konvektionsmantel erfasst nicht den Warmluftanteil von Heizgasrohr, Nachheizfläche und Verbindungsstück. Konvektionsluftleitungen/-schächte Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
-
Seite 5: Schutz Des Gebäudes
Alle an die Heizkammer angrenzenden Gebäudeflächen und –wände (Anbauflächen) müssen Sie gegen un- zulässige Erwärmung schützen. Brandschutz und Statik beachten. Aus statischer Sicht können die zulässi- gen Temperaturen unter denen der Brandschutzanforderung liegen. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) - Seite 6 Luftgitter oder Luftauslässe so anordnen, das eine Reinigung problemlos möglich ist. Die erforder- liche freie Fläche der Luftgitter ist u.a. von der Art der Nachheizfläche abhängig. Die Luftgitter oder Luftaus- lässe so anordnen, dass diese nicht verstopfen können. Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
-
Seite 7: Aktive Hinterlüftung
Raumluft frei zirkulieren können. Ein Wärmestau darf nicht entstehen. Bauteile, die nur kleine Flächen der Verkleidung verdecken, wie Fußböden, stumpf anstoßende Wandverkleidungen und Dämmschichten auf Decken und Wänden, dürfen Sie ohne Abstand an die Verkleidung heranführen. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) -
Seite 8: Potentialausgleich Und Blitzschutz
Stromanschluss an den Schutzleiter abgedeckt! Bei Schäden an stromführenden Bauteilen die durch nicht fachmännisch ausgeführte Maßnahmen für Blitzschutz, Erdung und Potentialausgleich auftreten, besteht kein Anspruch auf Gewährleistung und Garantie. Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... -
Seite 9: Aufbau
AUFBAU KATALYSATOR (OPTIONAL) Bauteile Katalysatormodul BKH 5.0 (HK000210) Abb. 1: Katalysatormodul mit Montagewerkzeug Pos. Bezeichnung Art.-Nr. Stück KAT Montagewerkzeug HK000204 Katalysatormodul komplett HK000210 © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) - Seite 10 Katalysators ein. ► Montagewerkzeug verwenden. 1. Montagewerkzeug vorbereiten ► Griff mit dem Montagewerkzeug verbinden. ► Mit Montagewerkzeug den Katalysator aufnehmen. Abb. 2: Verbindung Griff mit Montagewerkzeug Abb. 3: Aufnehmen des Katalysators Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 11 Nach Bedarf (z.B. bei Nachrüstung) die Umlenkplatten entfernen und anschließend wieder einsetzen. ► Katalysator verdrehen, um ihn zu sichern. Montagewerkzeug anschließend entfernen. Abb. 5: Katalysator verdrehen Abb. 4: Einsetzen in Aufnahmering © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 12: Feuerraumauskleidung
Seitendwandstein unten links glatt I003625 Seitenwandstein unten rechts glatt I003624 Seitenwandstein oben links glatt I003626 Seitenwandstein oben rechts glatt I003627 Rückwandstein links glatt I003628 Rückwandstein rechts glatt I003629 Rückwandstein mitte oben glatt I003631 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 13 ✓ Direkter Kontakt zwischen Gussteil und Schamottsteinen wird vermieden. 2. Rückwandsteine Seite einsetzen ► Rückwandsteine links (9) und rechts (10) einsetzen. 3. Seitendwandsteine unten einsetzen ► Seitenwandsteine unten links (5) und unten rechts (6) einsetzen. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 14 ► Beide Keilsteine (1) einsetzen und mit Feuerraummörtel ausrichten. 6. Bodensteine Seite einsetzen ► Bodensteine links (3) und rechts (2) einsetzen und mit Feuerraummörtel ausrichten. 7. Bodenstein mitte einsetzen ► Bodenstein mitte (4) trocken einsetzen. Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
-
Seite 15: Schamottesatz Riemchen
Seitendwandstein unten links I003582 Seitenwandstein unten rechts I003583 Seitenwandstein oben links I003043 Seitenwandstein oben rechts I003034 Rückwandstein links I003654 Rückwandstein rechts I003655 Rückwandstein mitte oben I003656 Rückwandstein mitte unten I003657 © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) - Seite 16 ✓ Direkter Kontakt zwischen Gussteil und Schamottsteinen wird vermieden. 2. Rückwandsteine Seite einsetzen ► Rückwandsteine links (9) und rechts (10) einsetzen. 3. Seitendwandsteine unten einsetzen ► Seitenwandsteine unten links (5) und unten rechts (6) einsetzen. Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 17 ► Beide Keilsteine (1) einsetzen und mit Feuerraummörtel ausrichten. 6. Bodensteine Seite einsetzen ► Bodensteine links (3) und rechts (2) einsetzen und mit Feuerraummörtel ausrichten. 7. Bodenstein mitte einsetzen ► Bodenstein mitte (4) trocken einsetzen. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 18: Umlenkung
UMLENKUNG Bauteile Umlenkung Abb. 14: Umlenkplatten Pos. Bezeichnung Art.-Nr. Stück Umlenkplatte I003705 Umlenkplatte 2 HK000099 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 19 Abb. 15: Position obere Umlenkplattenhalter Abb. 16: Umlenkung oben eingesetzt 2. Untere Umlenkplatten einsetzen ► Umlenkplatten (1) auf die unten Umlenkplattenhalter legen Abb. 17: Position untere Umlenkplattenhalter Abb. 18: Umlenkung unten eingesetzt © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 20: Anschlussvarianten
Übersicht Anschlussvarianten Abb. 19: Anschlussvarianten Stil-Kamine S04.2 Pos. Bezeichnung Variante Teile-Nr. ⌀ 180 mm D004186 Drehbare Gusskuppel mit Stutzen ⌀ 200 mm 10087 Wärmetauscherringe Guss R015006-02 Modulaufsatzspeicher MAS SET211444 Katalysator HK000210 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 21 Umlenkung Wärmetauscher beachten: Gusskuppel und Wärmetauscherringe Guss Abb. 20: Gusskuppel und Wärmetauscherringe Guss ► Katalysator: Umlenkung Wärmetauscher entfernen ► Kein Katalysator: Umlenkung Wärmetauscher einsetzen Abb. 21: Anschlussvarinten mit Katalysator Abb. 22: Anschlussvarianten ohne Katalysator © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 22: Gusskuppel
► Kein Katalysator: Umlenkung Wärmetauscher entfernen Abb. 24: Anschlussvariante mit Katalysator Abb. 25: Anschlussvariante ohne Katalysator 2.4.1 GUSSKUPPEL Bauteile Drehbare Gusskuppel mit Stutzen (⌀ 180 mm = D004186 ; ⌀ 200 mm = 10087) Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 23 Abb. 26: Gusskuppel Abgang waagrecht Stück Pos. Bezeichnung Variante Teile-Nr. ⌀ 180 mm D004188 BG Anschlussbogen ⌀ 200 mm 10088 Sechskantschraube 00683 Scheibe 800267 BG Aufsatzbogen 08201 BG Kuppel 08200 Beipack N008057 © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 24 ► Gusskuppel an den vier Stiftschrauben mit dem Korpus verschrauben. Auf korrekte Reihenfolge der Teile beim Verschrauben achten: Klemmbügel, Beilagscheibe, Sechskant- mutter. Abb. 28: Verschraubte Gusskuppel Abb. 27: Montage der Gusskuppel Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 25 Bei Montage kann sich die Gusskuppel verschieben, so dass sie nicht mehr korrekt bündig auf dem Aufnahme- ring aufsitzt. ► Kontrolle mit Lichtprobe: Durchleuchten des Brenn- raums, um vorhandene Spalten zwischen Aufnahmering und Gusskuppel sichtbar zu machen. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 26: Zusatzoption: Wäremetauscherringe Guss
ZUSATZOPTION: WÄREMETAUSCHERRINGE GUSS Bauteile SET Wäremetauscherringe Guss (R015006-02) Abb. 30: 2 Wärmetauscherringe Guss mit Umlenkplatten Stück Pos. Bezeichnung Variante Teile-Nr. Umlenkung Wäremtauscher R015003 BG Wärmetauscherring Guss R015002 BG Gewindestange R015008 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 27 ► Muttern am Aufnahmering entfernen und Langmuttern aufschrauben. Auf korrekte Position der Durchgangsbohrungen zu Langmuttern achten. ► Wärmetauscherring mit Umlenkung Wärmetauscher aufsetzen. Abb. 33: Aufschrauben der Langmuttern Abb. 34: Aufsetzen unterer Wärmetauscherring © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 28 2. Zweiten Wärmetauscherring aufsetzen ► Wärmetauscherring mit Umlenkung Wärmetauscher aufsetzen. Auf korrekte Position der Durchgangsbohrungen zu Langmuttern achten. ► Gewindestangen einschrauben. Abb. 35: Aufsetzen oberer Wärmetauscherring Abb. 36: Gewindestangen einschrauben Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 29 Bei Montage kann sich die Gusskuppel verschieben, so dass sie nicht mehr korrekt bündig auf dem Aufnahme- ring aufsitzt. ► Kontrolle mit Lichtprobe: Durchleuchten des Brenn- raums, um vorhandene Spalten zwischen Aufnahmering und Gusskuppel sichtbar zu machen. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 30: Modulaufsatzspeicher Mas
MODULAUFSATZSPEICHER MAS Bauteile SET MAS 440 (SET211444) Abb. 39: MAS 440 zweischalig Stück Pos. Bezeichnung Variante Teile-Nr. Gusshaube MAS ⌀ 180 mm R009095-01 Modulaufsatzspeicher MAS 440 zweischalig R009042 Zwischenring 10077 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 31 Abb. 40: Zwischenring auflegen 2. Speicherringe aufsetzen ► Speicherring unten auf den Zwischenring auflegen. Speicherringe mit korrekter Seite nach oben auflegen: Abb. 42: Speicherring unten auflegen Abb. 43: Speicherring unten aufgelegt © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 32 Abb. 44: Speicherring: Beschriftung Seite oben ► Weitere Speicherringe aufsetzen. Darauf achten, dass der Rauchgasweg durch die Speicherringe eine durchgehende Spirale bildet. Abb. 46: Speicherringe aufgelegt Abb. 45: Weitere Speicherringe auflegen Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 33 ► Dichtung Gusshaube in Nut des obersten Speicherrings kleben. Dichtung auf Länge schneiden und die Dichtungsenden mit Aluklebeband umwickeln. Abb. 48: Dichtung eingeklebt Abb. 47: Haubendichtung einkleben ► Gusshaube aufsetzen. Abb. 50: Gusshaube aufgesetzt Abb. 49: Gusshaube aufsetzen © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
-
Seite 34: Rahmenvarianten
ANBAURAHMEN Bauteile BG Anbaurahmen 50 mm komplett schwarz (49119.1s) Abb. 51: Anbaurahmen 50mm mit Beipacks Pos. Bezeichnung Art.-Nr. Stück Anbaurahmen 50 mm I003764-01 Beipack Blechmuttern 02147 Beipack Linsenflanschrauben Torx 01998 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH... - Seite 35 Bauteile BG Anbaurahmen 70 mm komplett schwarz (I003472-3) Abb. 52: Anbaurahmen 70 mm mit Beipack Pos. Bezeichnung Art.-Nr. Stück Anbaurahmen 70 mm I003765-01 Beipack Linsenflanschrauben Torx 01998 © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 36 Je nach Breite der Front werden nicht alle beigelegten Blechmuttern benötigt. Abb. 53: Blechmuttern aufschieben Abb. 54: Blechmuttern aufgesetzt 2. Rahmen montieren ► Rahmen aufstecken. Abb. 56: Rahmen ist aufgesteckt Abb. 55: Rahmen aufstecken Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
-
Seite 37: Blendrahmen
► Rahmensteg oben und unten anschrauben. Abb. 57: Position Schrauben 2.5.2 BLENDRAHMEN Bauteile BG Blendrahmen komplett (49110.1S) Abb. 58: Blendrahmen mit Beipacks © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) - Seite 38 Pos. Bezeichnung Art.-Nr. Stück Blendrahmen I003763-01 Beipack Blechmuttern 02147 Beipack Linsenflanschrauben Torx 01998 Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 39 Je nach Breite der Front werden nicht alle beigelegten Blechmuttern benötigt. Abb. 59: Blechmuttern aufschieben Abb. 60: Blechmuttern aufgesetzt 2. Rahmen montieren ► Rahmen aufstecken. Abb. 62: Rahmen ist aufgesteckt Abb. 61: Rahmen aufstecken © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 40 ► Rahmensteg oben und unten anschrauben. Abb. 63: Position Schrauben Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
-
Seite 41: Einbauhinweise Zur Variante Mit Eas / Eos
• Die Steuereinheit dürfen Sie nicht in den geheizten Kachelmantel einbauen. • Die Einbauart so wählen, dass +40°C nicht überschritten werden und das Gerät keiner direkten Wärme- strahlung ausgesetzt ist. © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) - Seite 42 Alle Bauteile der Elektronik müssen nach dem Einbau für Überprüfung und Austausch zugänglich sein. Be- rücksichtigen Sie die jeweils zulässigen Temperaturbelastungen bei der Auswahl des Einbauortes. Bauteile nicht in geschlossene Kammern einbauen, sondern durch Belüftung für Wärmeabtransport sorgen. Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
-
Seite 43: Maßblätter - Stil-Kamin 62-76 Serie
Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 200 Ø … mit Anbaurahmen 50 mm und Gusskuppel Stand: 2024-09-18... - Seite 44 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 180 / 200 Ø … mit Anbaurahmen 50 mm und MAS Stand: 2024-09-18...
- Seite 45 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 200 Ø … mit Anbaurahmen 50 mm und Wärmetauscherringe Guss + Gusskuppel Stand: 2024-09-18...
- Seite 46 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 200 Ø … mit Anbaurahmen 70 mm und Gusskuppel Stand: 2024-09-18...
- Seite 47 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 180 / 200 Ø … mit Anbaurahmen 70 mm und MAS Stand: 2024-09-18...
- Seite 48 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 200 Ø … mit Anbaurahmen 70 mm und Wärmetauscherringe Guss + Gusskuppel Stand: 2024-09-18...
- Seite 49 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 200 Ø … mit Blendrahmen und Gusskuppel Stand: 2024-09-18...
- Seite 50 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 180 / 200 Ø … mit Blendrahmen und MAS Stand: 2024-09-18...
- Seite 51 Maßblätter - Stil-Kamin 62-76 Serie 04.2 Ø / 200 Ø mit Blendrahmen und Wärmetauscherringe Guss + Gusskuppel Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2024-09-18...
-
Seite 52: Planung Und Einbau - Stil-Kamin 62-76 Serie
Planung und Einbau - Stil-Kamin 62-76 Serie 04.2 Geprüft nach EN 13229 W Werte bei Betriebsweise Nennleistung Geeignet für alle Bauweisen nach Fachregel Daten für Funktionsnachweis Nennwärmeleistung 10,5 Brennstoffumsatz kg/h Feuerungsleistung Abgasmassenstrom Abgastemperatur nach Gusskuppel °C 2 x Wärmetauscherringe Guss + Gusskuppel °C 5 x Speicherringe MAS inkl. - Seite 53 © 2024 Brunner GmbH Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0)
- Seite 54 Ulrich Brunner GmbH Modellkennung: Stil-Kamin 62-76 S04.2 Energieeffizienzklasse: Direkte Wärmeleistung: 10,5 kW Indirekte Wärmeleistung: N.A. kW Energieeffizienzindex: 108,6 Brennstoff-Energieeffizienz (bei Nennwärmeleistung): 82,0 % Brennstoff-Energieeffizienz (bei Mindestlast): N.A. % Besondere Vorkehrungen: Siehe Produktdokumentation! Aufbauanleitung Stil-Kamin 62-76 Serie 04.2 (1.0) © 2024 Brunner GmbH...
- Seite 55 Ulrich Brunner GmbH Aktuelle Anleitungen unter: www.brunner.de Zellhuber Ring 17-18 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art.-Nr.: 203036 © 2024 Brunner GmbH...
