3. KONSTRUKTION, MONTAGE UND INSTALLATION
3.1. Montage des Empfängers
Der Empfänger wird in einem speziellen Aufputz-Gehäuse mit Schutzart IP-54 für die Außenmontage
geliefert. Die Hauptplatine (Abb. 1) verfügt über eine Ausführungseinheit, die auf zwei Relais basiert, sowie
über Schraubanschlüsse zur Verbindung mit der Stromversorgung, gesteuerten Geräten sowie Ausgängen
von Sensoren und Steuerknöpfen. Auf der Platine befindet sich der Speicher auf dem Sockel. Wenn das Modul
in die Halterung gesteckt wird, kann der Speicher leicht auf einen anderen Empfänger übertragen werden, z.
B. im Falle eines Geräteausfalls.
POWER
RTC
AUT
CON
ERR
Antenne
Antenne
868MHz
433MHz
Beschriftung der Schraubklemmen

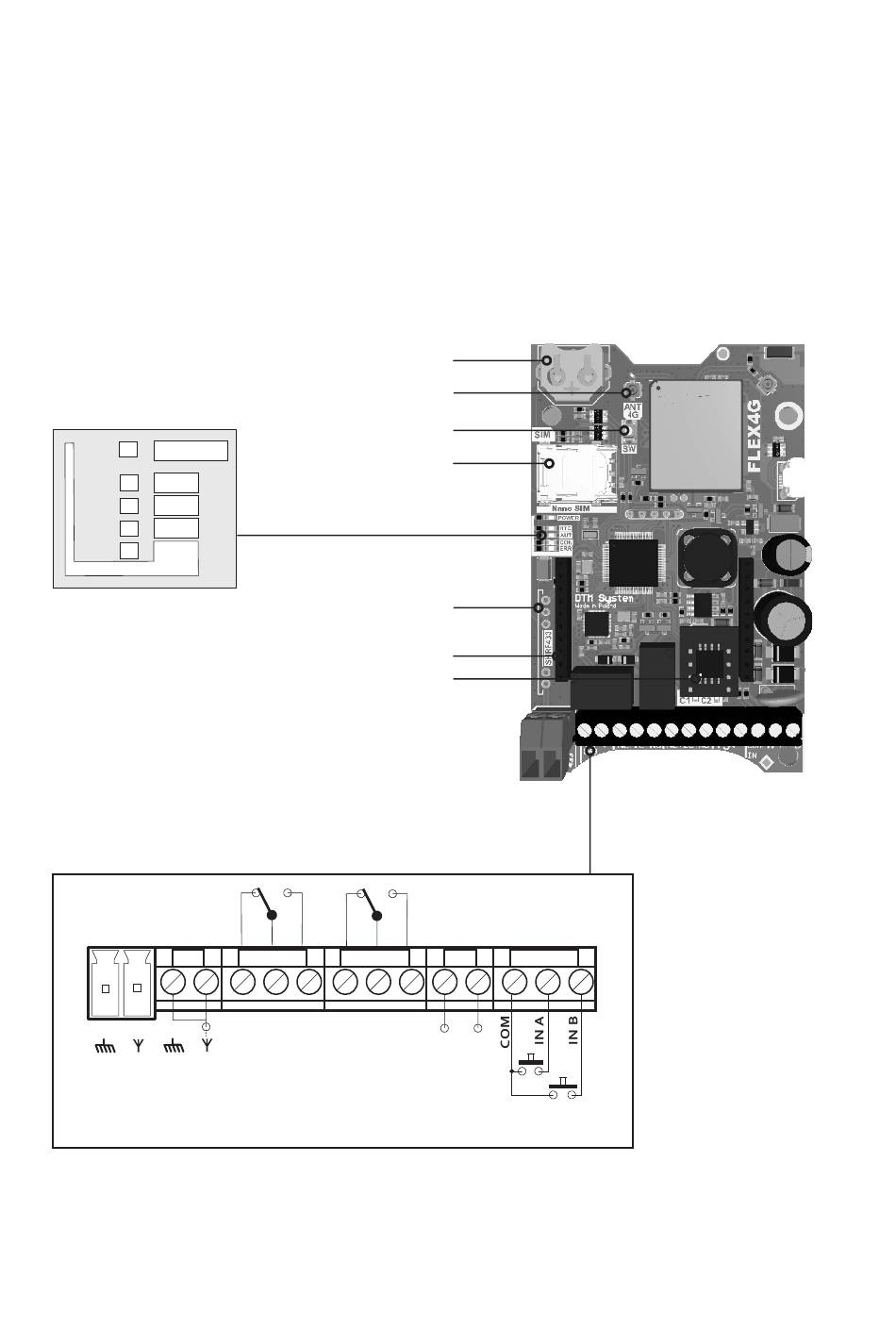

Abb.1 Ansicht des Empfängers mit Beschriftung der Anschlüsse.
Uhrbatterie RTC
Antennenbuchse 4G
SIM-Kartensteckplatz
Informations-LEDs
Anschluss für optionales
433MHz-Funkmodul
Anschluss für zusätzliche Module
Speichermodul
NC C NO
NC C NO
Ausgang
Ausgang
OUT1
OUT2
SW-Taste
+ ~ -
Stromversorgung
12...24V
AC/DC
NO/NC-Eingänge
