DTM System UVR-2 Bedienungsanleitung

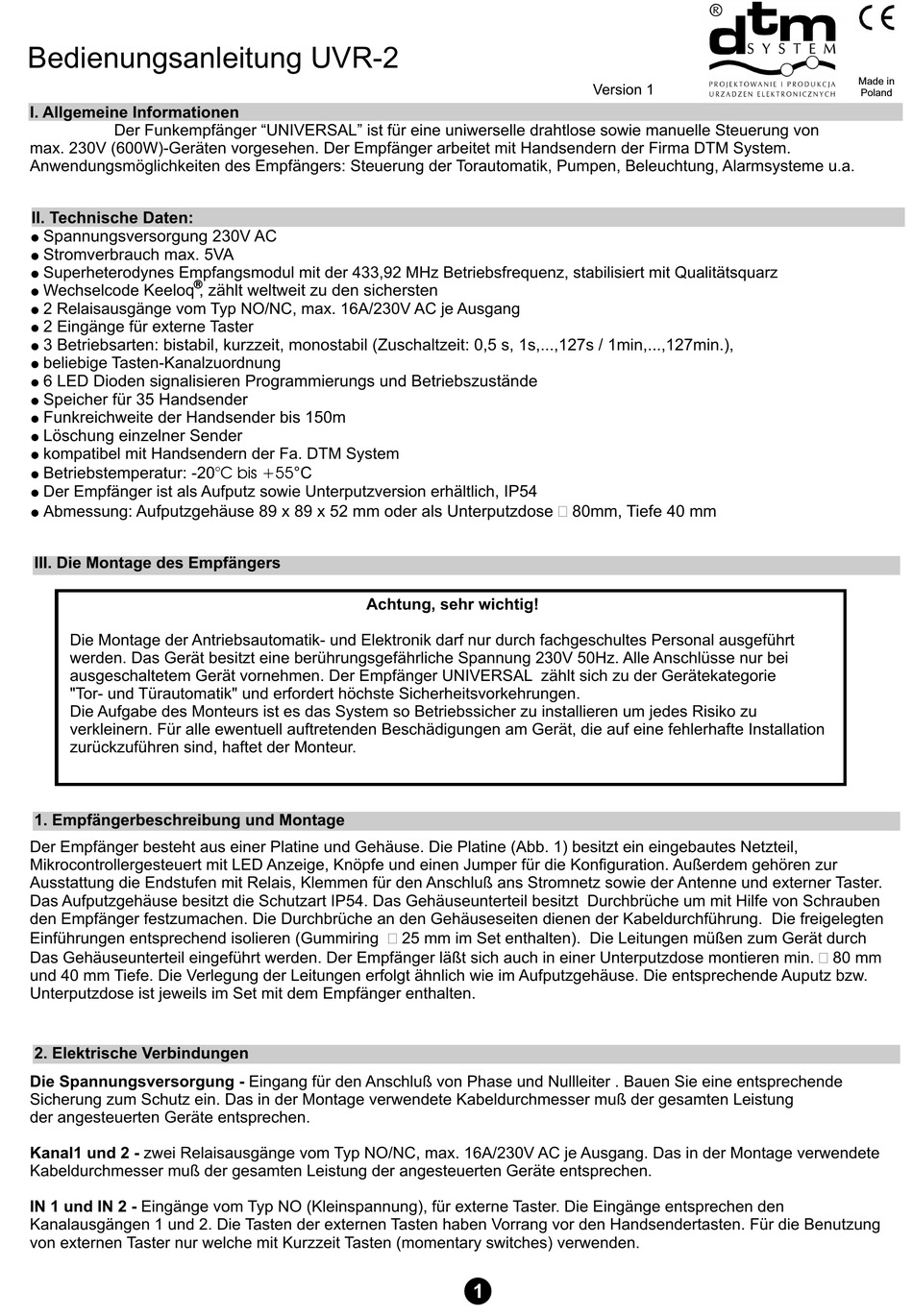

Bedienungsanleitung UVR-2
I. Allgemeine Informationen
Der Funkempfänger "UNIVERSAL" ist für eine uniwerselle drahtlose sowie manuelle Steuerung von
max. 230V (600W)-Geräten vorgesehen. Der Empfänger arbeitet mit Handsendern der Firma DTM System.
Anwendungsmöglichkeiten des Empfängers: Steuerung der Torautomatik, Pumpen, Beleuchtung, Alarmsysteme u.a.
II. Technische Daten:
Spannungsversorgung
!
Stromverbrauch max. 5VA
!
Superheterodynes Empfangsmodul mit der 433,92 MHz Betriebsfrequenz, stabilisiert mit Qualitätsquarz
!
Wechselcode Keeloq , zählt weltweit zu den sichersten
!
2 Relaisausgänge vom Typ NO/NC, max. 16A/230V AC je Ausgang
!
2
Eingänge für externe Taster
!
3 Betriebsarten: bistabil, kurzzeit, monostabil (Zuschaltzeit: 0,5 s, 1s,...,127s / 1min,...,127min.),
!
beliebige Tasten-Kanalzuordnung
!
6 LED Dioden signalisieren Programmierungs und Betriebszustände
!
Speicher für 35 Handsender
!
Funkreichweite der Handsender bis 150m
!
Löschung einzelner Sender
!
kompatibel mit Handsendern der Fa. DTM System
!
Betriebstemperatur: -20
!
Der Empfänger ist als Aufputz sowie Unterputzversion erhältlich
!
: Aufputzgehäuse 89 x 89 x 52 mm oder als Unterputzdose
Abmessung
!
III. Die Montage des Empfängers
Die Montage der Antriebsautomatik- und Elektronik darf nur durch fachgeschultes Personal ausgeführt
werden. Das Gerät besitzt eine berührungsgefährliche Spannung 230V 50Hz. Alle Anschlüsse nur bei
ausgeschaltetem Gerät vornehmen. Der Empfänger UNIVERSAL zählt sich zu der Gerätekategorie
"Tor- und Türautomatik" und erfordert höchste Sicherheitsvorkehrungen.
Die Aufgabe des Monteurs ist es das System so Betriebssicher zu installieren um jedes Risiko zu
verkleinern. Für alle ewentuell auftretenden Beschädigungen am Gerät, die auf eine fehlerhafte Installation
zurückzuführen sind, haftet der Monteur.
1. Empfängerbeschreibung und Montage

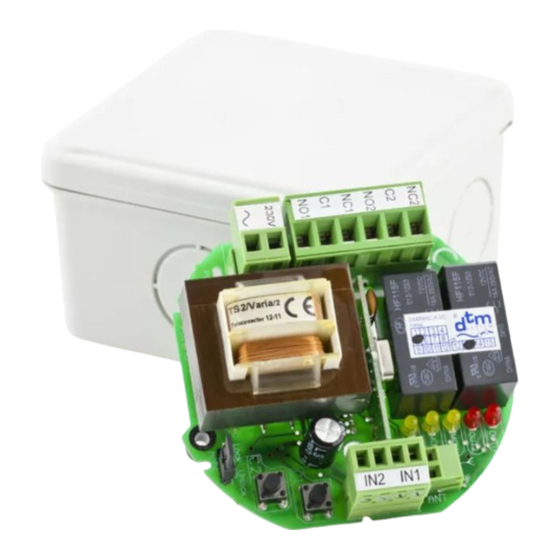

Der Empfänger besteht aus einer Platine und Gehäuse. Die Platine (Abb. 1) besitzt ein eingebautes Netzteil,
Mikrocontrollergesteuert mit LED Anzeige, Knöpfe und einen Jumper für die Konfiguration. Außerdem gehören zur
Ausstattung die Endstufen mit Relais, Klemmen für den Anschluß ans Stromnetz sowie der Antenne und externer Taster.
Das Aufputzgehäuse besitzt die Schutzart IP54. Das Gehäuseunterteil besitzt Durchbrüche um mit Hilfe von Schrauben
den Empfänger festzumachen. Die Durchbrüche an den Gehäuseseiten dienen der Kabeldurchführung. Die freigelegten
Einführungen entsprechend isolieren (Gummiring
Das Gehäuseunterteil eingeführt werden. Der Empfänger läßt sich auch in einer Unterputzdose montieren min.
und 40 mm Tiefe. Die Verlegung der Leitungen erfolgt ähnlich wie im Aufputzgehäuse. Die entsprechende Auputz bzw.
Unterputzdose ist jeweils im Set mit dem Empfänger enthalten.
2. Elektrische Verbindungen
Die Spannungsversorgung -
Sicherung zum Schutz ein. Das in der Montage verwendete Kabeldurchmesser muß der gesamten Leistung
der angesteuerten Geräte entsprechen.
zwei Relaisausgänge vom Typ NO/NC, max. 16A/230V AC je Ausgang. Das in der Montage verwendete
Kanal1 und 2 -
Kabeldurchmesser muß der gesamten Leistung der angesteuerten Geräte entsprechen.
Eingänge vom Typ NO (Kleinspannung), für externe Taster. Die Eingänge entsprechen den
IN 1 und IN 2 -
Kanalausgängen 1 und 2. Die Tasten der externen Tasten haben Vorrang vor den Handsendertasten. Für die Benutzung
von externen Taster nur welche mit Kurzzeit Tasten (momentary switches) verwenden.
230V AC
°C
°C bis +55
Achtung, sehr wichtig!
Eingang für den Anschluß von Phase und Nullleiter . Bauen Sie eine entsprechende
, IP54
Æ
25 mm im Set enthalten). Die Leitungen müßen zum Gerät durch
Æ
1
Version 1
80mm, Tiefe 40 mm
Made in
Poland
80 mm
Æ
