4.
2.5.2

Anschluss an Gleichstrom

Zum Anschließen einer DC-Versorgung (Hoch- oder Niederspannung) an das Gerät
gehen Sie wie folgt vor:
Elektrische Gefahr – Gefahr von Sachschäden
Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das
geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an
Gehäusemasse angeschlossen ist. Dieses Kabel verbindet die Schutzschaltung gegen
transiente Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden
an der Schutzschaltung während der Prüfung zu verhindern.
1.
RUGGEDCOM RMC
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1006-12
dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung dient
als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen
Überspannung und transiente Spannungen.
Verbinden Sie die Erdungsklemme an der Spannungsquelle mit der
Gehäusemasseklemme am Gerät.
NOTICE

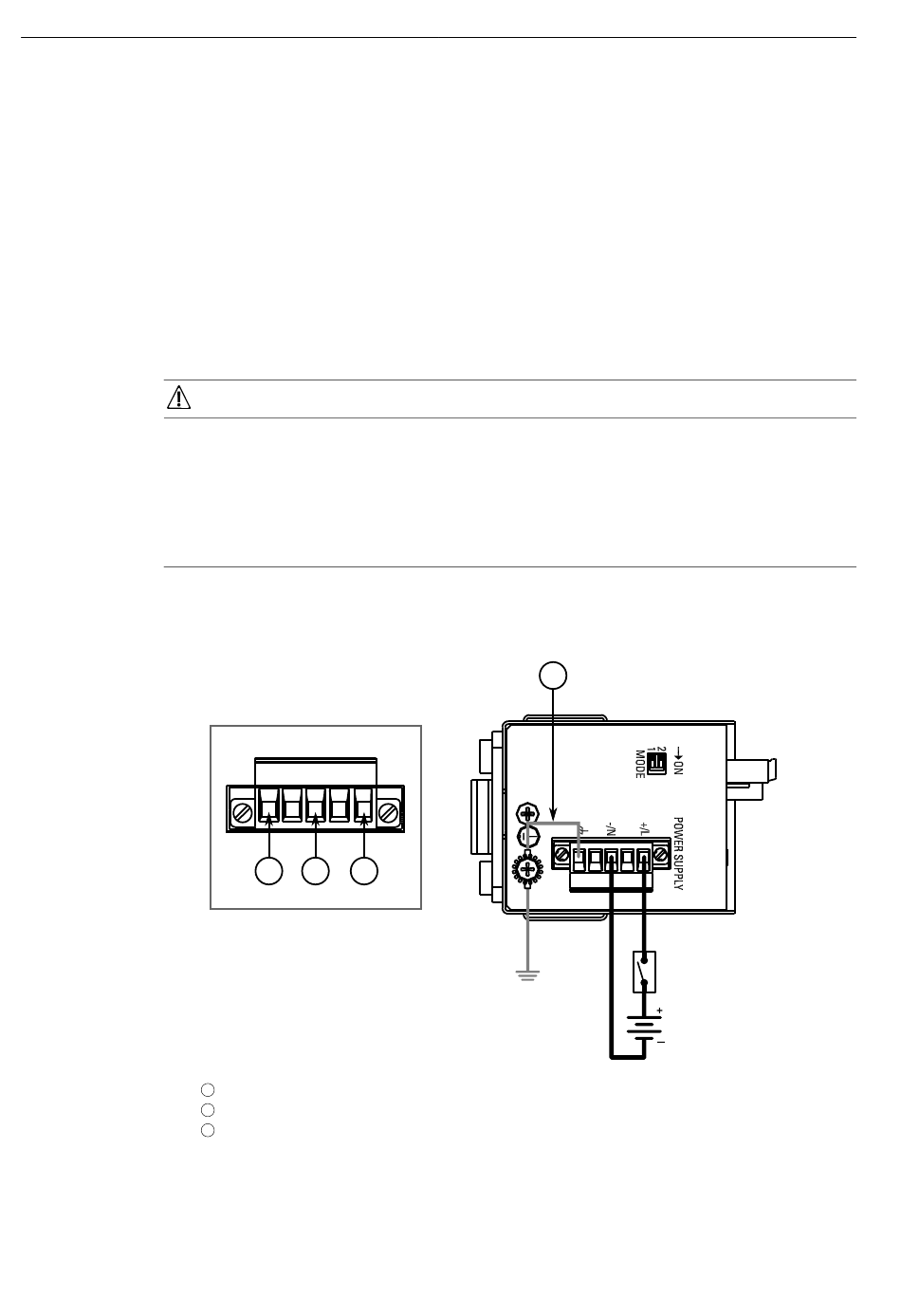

Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
1 2 3
Plusklemme/stromführend (+/L)
1
Minusklemme/neutral (-/N)
2
Überspannungsschutzklemme
3
Installieren des Geräts
2.5.2 Anschluss an Gleichstrom
