Installieren des Geräts
2.4 Betriebsart einstellen
5.
2.4

Betriebsart einstellen

Um eine Vielzahl von Glasfaser-Geräten zu unterstützen, verfügt der RUGGEDCOM
RMC auf der Unterseite des Geräts über einen MODE-Schalter. Über den
Schalter wird der RUGGEDCOM RMC für die verschiedenen Glasfaser-Partner mit
unterschiedlichen Duplexmodi und Geschwindigkeiten konfiguriert. Wählen Sie die
entsprechende Betriebsart passend zum Glasfaser-Verbindungspartner.
1
1

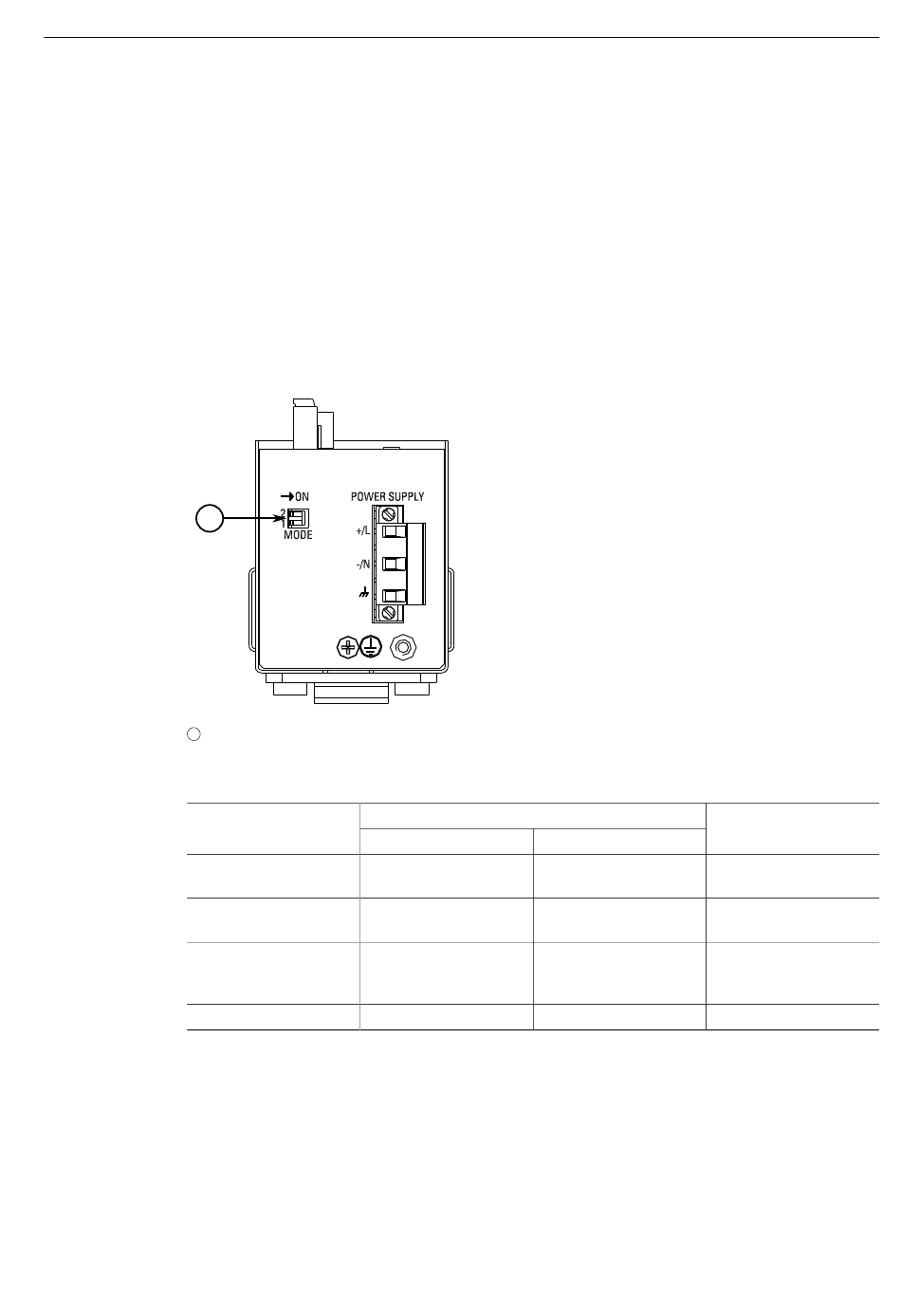

Abbildung 2.4
Transparenter Modus
a
Darf NUR bei RUGGEDCOM RMC-Produkten der Serie 10FL verwendet werden.
Der transparente Modus kann genutzt werden, wenn die Geräte auf BEIDEN
Seiten, Kupfer und Glasfaser, im Autonegotations-Duplexmodus und mit einer
Geschwindigkeit nach TIA/EIA-785 betrieben werden können. Wenn beide Partner
autonegotiationsfähig sind, kann der RUGGEDCOM RMC 100Base-TX bis 100Base-SX,
Vollduplex und Kupfer-nach-Glasfaser-Konvertierung auf 10FL Standardelektronik-
und Glasfasermedien unterstützen. Der Standard TIA/EIA-785 ermöglicht die
12
Montieren Sie die zuvor von der Unterseite des Schalttafeladapters entfernte
Schraube.
Schalter MODE
MODE-Schalter
Konfiguration
a
HDX-Modus
FDX-Modus
Reserviert
MODE-Schalterstellung
Schalter 1
AUS
AUS
EIN
EIN
Beschreibung
Schalter 2
AUS 10/100 Autonegotiation
transparenter Modus
EIN Halbduplex-
Glasfaser-Partner
AUS Vollduplex-
Glasfaser-Partner
(Standardeinstellung)
EIN
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1006-12
RUGGEDCOM RMC
