Anschließen
6 Anschließen
Kupplung der Anschlussleitung an den Stecker des Sensors anschließen.
➤ ➤
Offenes Ende der Anschlussleitung an die Stromquelle und/oder Auswertegeräte
➤ ➤
anschließen.
6.1

Anschlussbild

Pin
Pin 1
Pin 2 (Out 2)
Pin 3
Pin 4 (Out 1)
Pin 5

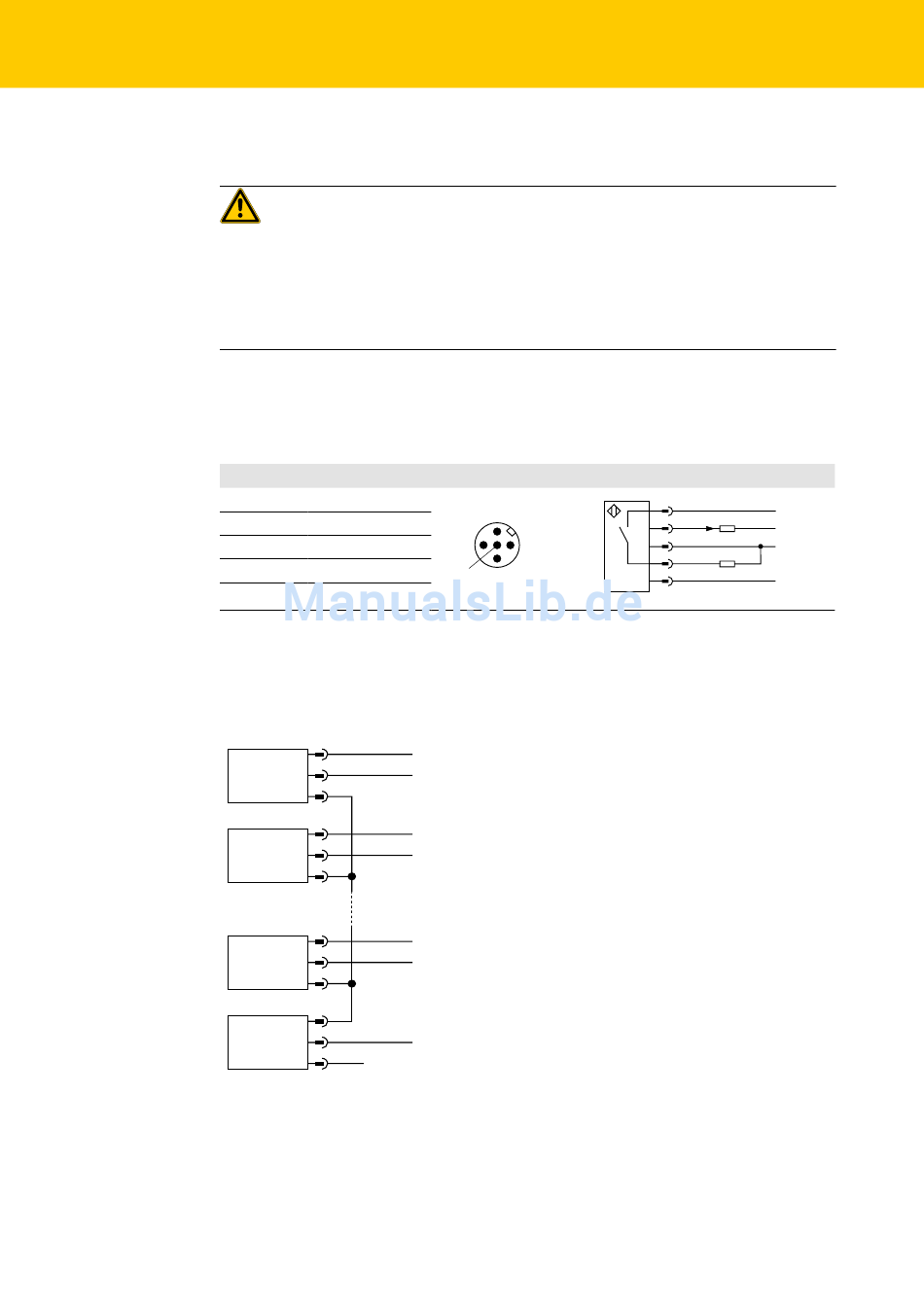

Abb. 15: Anschlussbild
6.2 Anschließen – Multiplex-Modus
Sensoren gemäß dem folgenden Schaltbild mit dem Master-Sensor verbinden.
➤ ➤
Slave 1
Slave 2
... n ≤ 9
Slave n
Master
Abb. 16: Schaltbild für den Multiplex-Modus
20
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken!
Bei Einsatz in Zone 2 und Zone 22
Gerät bei Einsatz in Zone 2 nur anschließen, wenn keine explosionsfähige
➤ ➤
Atmosphäre vorliegt.
Steckverbinder des Geräts mit Sicherheitsclip SC-M12/3GD (im Lieferumfang enthal-
➤ ➤
ten) gegen unbeabsichtigtes Entfernen während des Betriebs schützen.
Pinbelegung Anschlussbild
+24 VDC
analog
3 BU
GND
PNP, NO
5 GY
teach-in
4 Out 1
2 Out 2
5
4 Out 1
2 Out 2
5
4 Out 1
2 Out 2
5
4
2 Out 2
5 n.c.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
1
2 WH
2
3
1 BN
4
5
4 BK
(BN) +
(WH)
I analog
(BU) –
(BK)
IO-Link
(GY) teach-in
