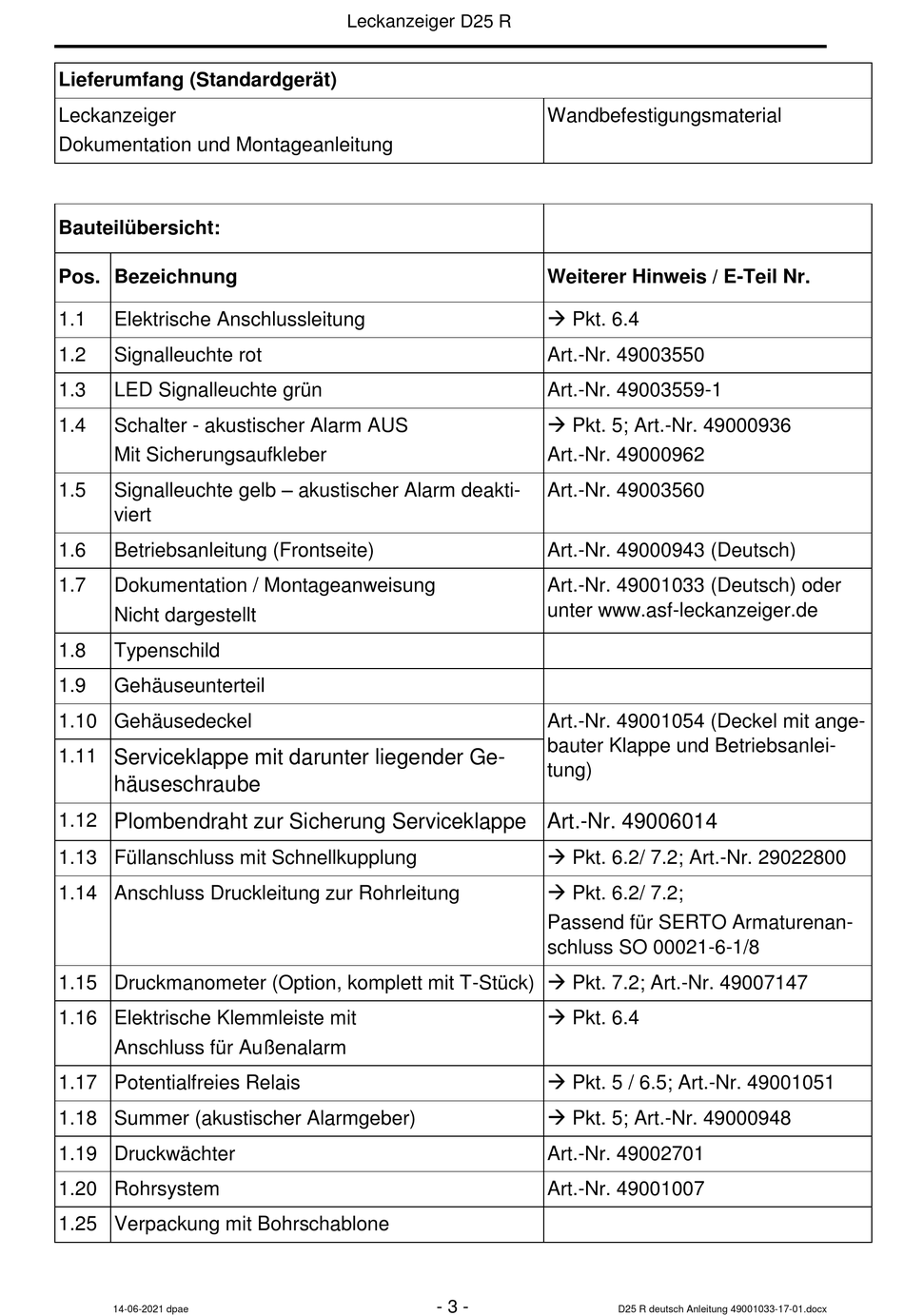

Lieferumfang (Standardgerät)
Leckanzeiger
Dokumentation und Montageanleitung
Bauteilübersicht:
Pos. Bezeichnung
1.1 Elektrische Anschlussleitung
1.2 Signalleuchte rot
1.3 LED Signalleuchte grün
1.4 Schalter - akustischer Alarm AUS
Mit Sicherungsaufkleber
Signalleuchte gelb – akustischer Alarm deakti-
1.5
viert
1.6 Betriebsanleitung (Frontseite)
1.7 Dokumentation / Montageanweisung
Nicht dargestellt
1.8 Typenschild
1.9 Gehäuseunterteil
1.10 Gehäusedeckel
1.11 Serviceklappe mit darunter liegender Ge-
häuseschraube
1.12
Plombendraht zur Sicherung Serviceklappe Art.-Nr. 49006014
1.13 Füllanschluss mit Schnellkupplung
1.14 Anschluss Druckleitung zur Rohrleitung
1.15 Druckmanometer (Option, komplett mit T-Stück)  Pkt. 7.2; Art.-Nr. 49007147
1.16 Elektrische Klemmleiste mit
Anschluss für Außenalarm
1.17 Potentialfreies Relais
1.18 Summer (akustischer Alarmgeber)
1.19 Druckwächter
1.20 Rohrsystem
1.25 Verpackung mit Bohrschablone
14-06-2021 dpae
Leckanzeiger D25 R
- 3 -
Wandbefestigungsmaterial
Weiterer Hinweis / E-Teil Nr.
 Pkt. 6.4
Art.-Nr. 49003550
Art.-Nr. 49003559-1
 Pkt. 5; Art.-Nr. 49000936
Art.-Nr. 49000962
Art.-Nr. 49003560
Art.-Nr. 49000943 (Deutsch)
Art.-Nr. 49001033 (Deutsch) oder
unter www.asf-leckanzeiger.de
Art.-Nr. 49001054 (Deckel mit ange-
bauter Klappe und Betriebsanlei-
tung)
 Pkt. 6.2/ 7.2; Art.-Nr. 29022800
 Pkt. 6.2/ 7.2;
Passend für SERTO Armaturenan-
schluss SO 00021-6-1/8
 Pkt. 6.4
 Pkt. 5 / 6.5; Art.-Nr. 49001051
 Pkt. 5; Art.-Nr. 49000948
Art.-Nr. 49002701
Art.-Nr. 49001007
