TECHART Magnum Montagesatz für elektrische AHK anbauen
1
Klappe im Kofferraum rechts
öffnen.
2
Fahrzeugentlüftung hinten rechts
ausbauen.
3

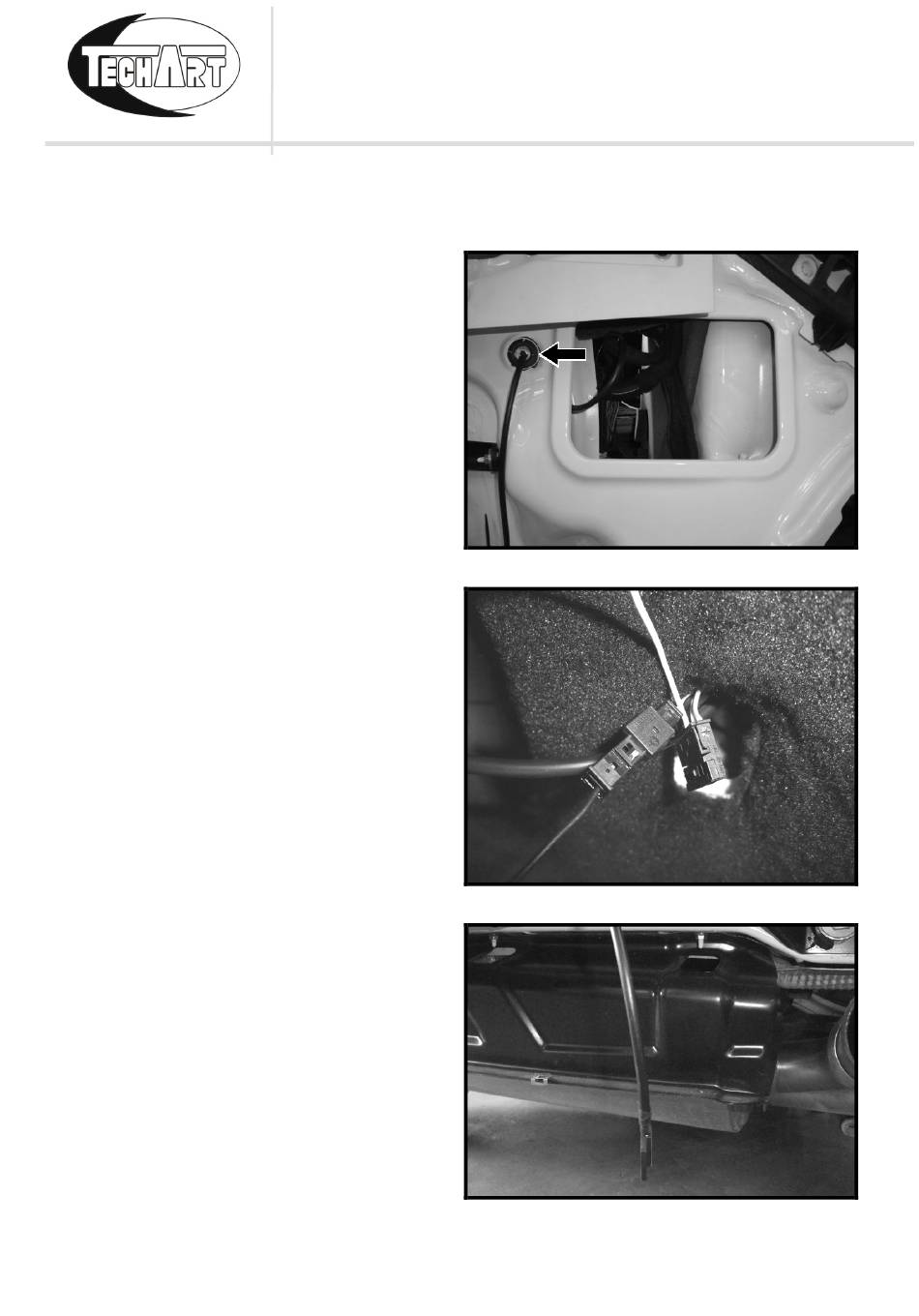

TECHART Kabelsatz mit
Reedkontakt 058.180.550.500
durch den Gummistopfen am
Seitenteil ins Fahrzeug verlegen.
4
Schalter der AHK aus der
Seitenverkleidung clipsen.
5
Stecker ausclipsen.
6
Am Stecker Pin 4 gelb/schwarz
auspinnen.
7
Das weiße Kabel vom TECHART
Kabelbaum in den originalen
Stecker ein pinnen.
8
Kabel gelb/schwarz in den
TECHART Stecker Pin 1 ein
pinnen.
9
Kabel schwarz vom TECHART
Kabelsatz in den TECHART
Gegenstecker Pin 1 ein pinnen.
10 TECHART Stecker verbinden.
11 TECHART Reedkontakt verlegen
und ca.150mm überstehen lassen.
12 TECHART Kabelbaum mit
Kabelbinder sichern.
TECHART Version 12 vom 21.07.2014
MONTAGEANLEITUNG
TECHART MAGNUM ab MJ11
Abb. 62
Abb. 63
Abb. 64
Seite 47 von 80
