4.3

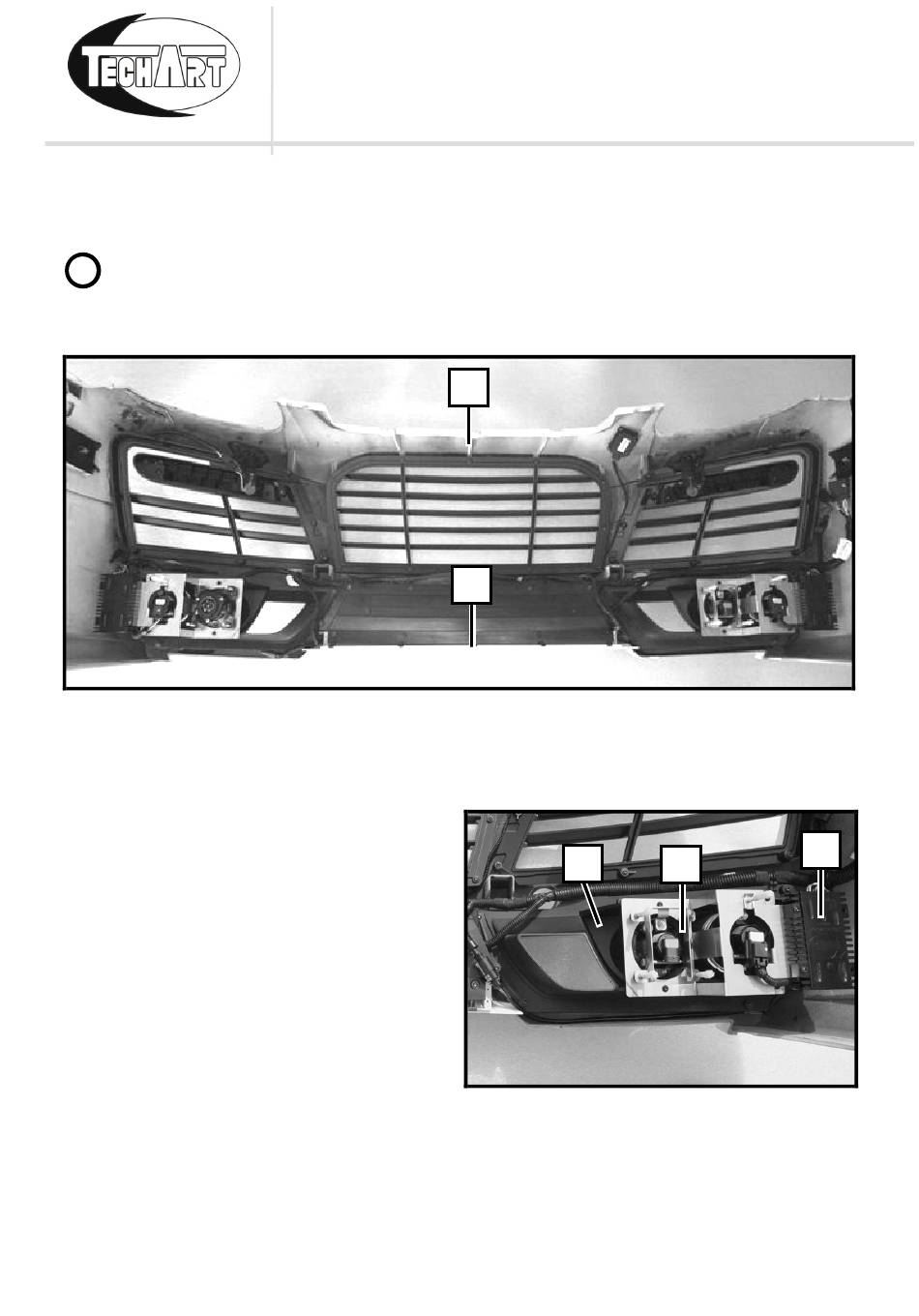

TECHART Magnum Frontschürze komplettieren
WICHTIG die mitgelieferten Schrauben verwenden.
i
Auf die Richtige Schraubenlänge und den Schraubentyp (mit oder ohne Spitze)
achten.
1
TECHART Splitter 055.100.150.102 (2) in die TECHART Frontschürze
058.100.150.100 (1) einlegen.
2
TECHART Lampenschächte
058.100.150.21_ (3) mit den
Schrauben 5x25 ohne Spitze in
die TECHART Frontschürze
schrauben.
3
TECHART Lampeneinheit
058.180.15_.10_ (4) mit den
Schrauben 5x12 ohne Spitze in
den TECHART Lampenschacht
(3) schrauben, dazu Loch mit Ø
4mm aufbohren.
4
TECHART Steuergerät
000.180.120.100-02 (5) mit den
Schrauben M5x30 und den
Blechmuttern M5 am Halteblech
der TECHART Lampeneinheit (4)
schrauben.
TECHART Version 12 vom 21.07.2014
MONTAGEANLEITUNG
TECHART MAGNUM ab MJ11
1
2
3
4
Seite 34 von 80
Abb. 40
5
Abb. 41
