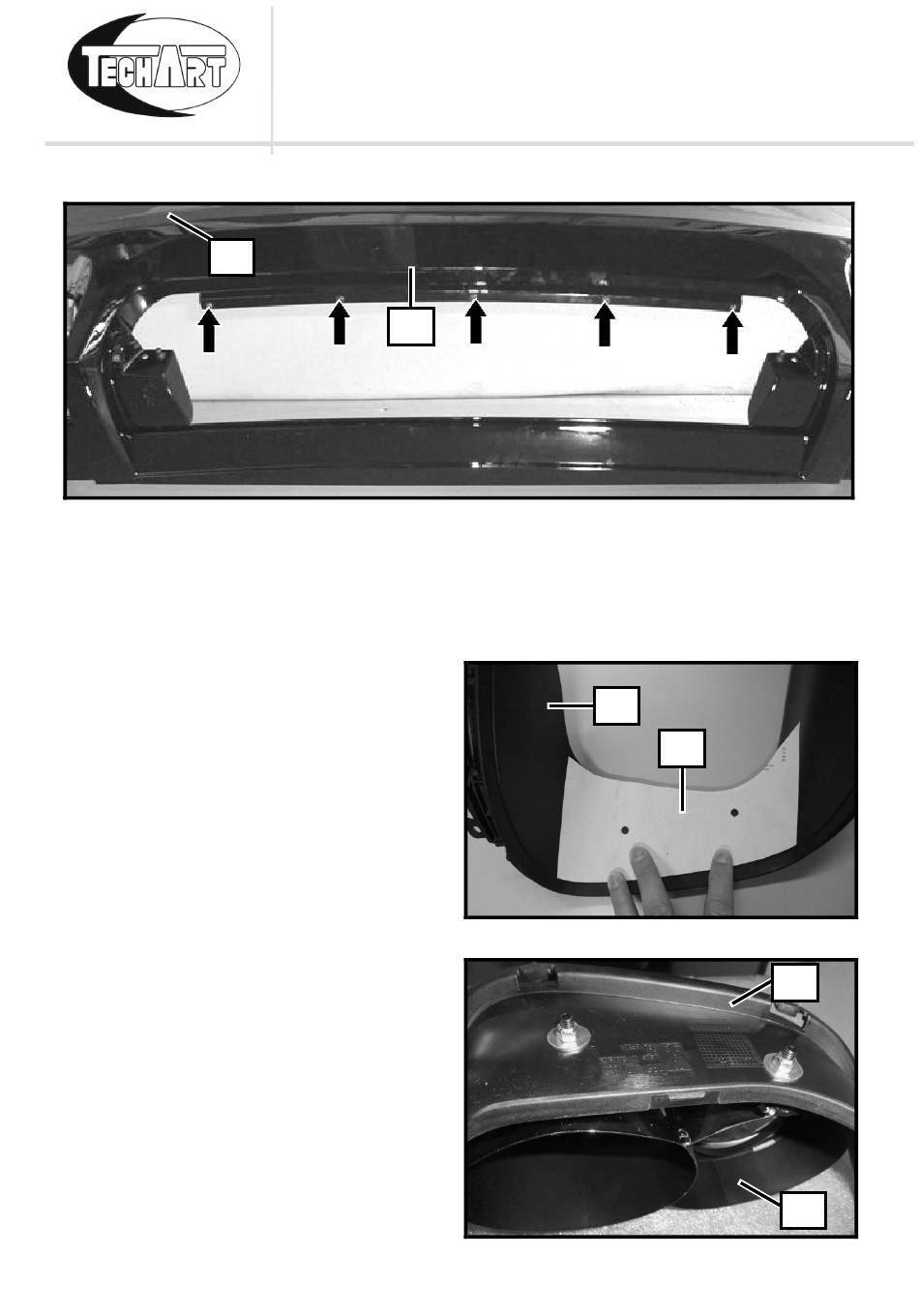

TECHART Diffusorrahmen (21) von unten mit Schrauben 5x12 (A) in TECHART
Heckschürze schrauben.
6
Montage TECHART Endrohre in die originale Endrohrblende.
-
Mitgelieferte Schablone
058.310.8XX.999 (24) auf die
Endrohrblende (25) legen und
Löcher markieren.
-
Nachdem die Löcher markiert sind
überprüfen, ob die Langlöcher der
Endrohre mit der Markierung
übereinstimmen.
-
2 Löcher bohren Ø 8mm.
-
TECHART Endrohr
058.310.848.20_ (26) mit den
Schrauben M6x25, Unterleg-
Scheiben 6,4x20 und
selbstsichernden Muttern M6 in die
Endrohrblende (25) schrauben.
