TECHART Blende Mitte
058.100.150.212 (4) mit den
Schrauben 5x16 ohne Spitze in
die TECHART Frontschürze
schrauben.
6
TECHART Blende Mitte (4) mit
den Schrauben 5x16 ohne Spitze
in die TECHART Lampenschächte
schrauben, dazu Loch mit Ø 4mm
aufbohren.
7
TECHART Steg 055.100.100.153
mit den Schrauben 5x16 ohne
Spitze in die TECHART Blende
Mitte schrauben.
8
TECHART Grill rechts und links
058.100.150.15_ (5) mit den
Schrauben 5x25 ohne Spitze und
je 2x 5x45 ohne Spitze (F) in die
TECHART Frontschürze
schrauben.
9
TECHART Unterboden
058.100.150.140 montieren und
mit Schrauben 4,8x16 befestigen.
10 Für das Kabel am TECHART
Tagfahrlicht 000.180.120.100 ein
(6).Loch mit Ø 8mm in den
TECHART Grill rechts und links
(5) bohren
11 TECHART Tagfahrlicht (6) von der
Vorderseite in den Grill einfädeln
und mit den Schrauben M6x10
anschrauben.
TECHART Version 12 vom 21.07.2014
MONTAGEANLEITUNG
TECHART MAGNUM ab MJ11
4
6
F
3
F
F
Seite 35 von 80

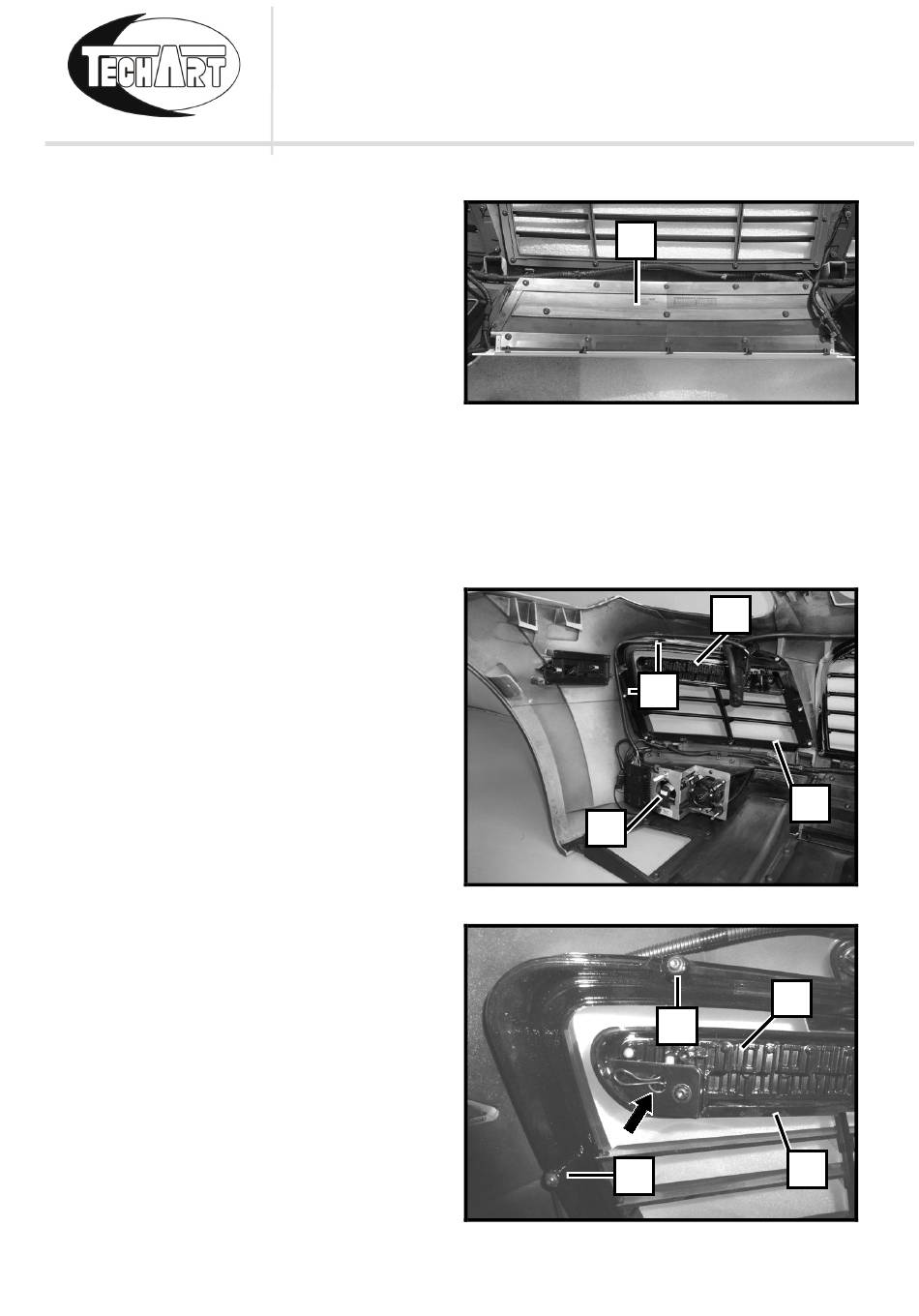

Abb. 42
5
Abb. 43
6
5
Abb. 44
