TECHART Tagfahrlicht nur Turbo
8
Scheinwerferkabel am Fahrzeug mit TECHART Kabel inkl. Sicherungshalter
umarbeiten.
Am Scheinwerfer-Kombistecker im Kotflügel:
Pin 4 rechts gelb/grün; links gelb/blau 20 mm hinter dem Stecker abschneiden.
•
Nur das Ende zum Fahrzeugkabelbaum abisolieren, das Ende zum
•
Scheinwerfer Wasserfest Isolieren.
Das rote Kabel vom TECHART Kabelbaum 058.180.180.500-01 am offenen
•
Ende abisolieren.
Beide Kabel mit dem wasserdichten Stoßverbinder rot und mit geeigneter
•
Crimpzange verbinden.
Das Kabel hinter der Scheinwerfer-Konsole ins Radhaus verlegen.
•

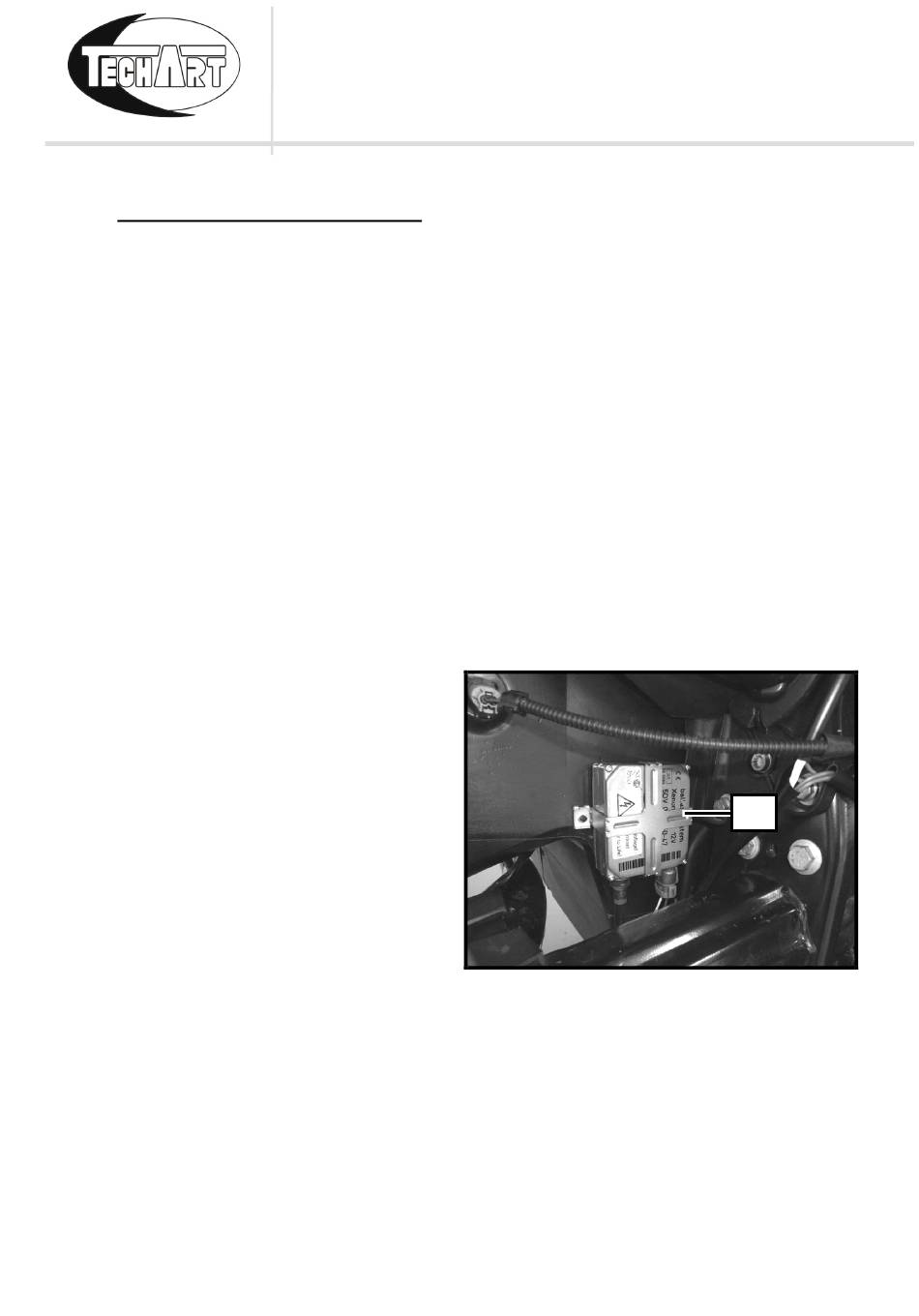

Fahrzeuge mit Xenon-Scheinwerfern
Steuergerät (12) an die mittlere
TECHART Luftführung bauen
-
Halter an der Luftführung
positionieren.
-
Löcher Ø 5mm bohren.
-
Blechmutter 4,8 auf den Halter
schieben.
-
Steuergerät (12) mit Halter außen
positionieren und von innen mit
Schrauben 4,8x13 festschrauben.
-
Kabelbaum mit dem Steuergerät
verbinden.
TECHART Version 12 vom 21.07.2014
MONTAGEANLEITUNG
TECHART MAGNUM ab MJ11
12
Abb. 51
Seite 41 von 80
