2.2 Montage

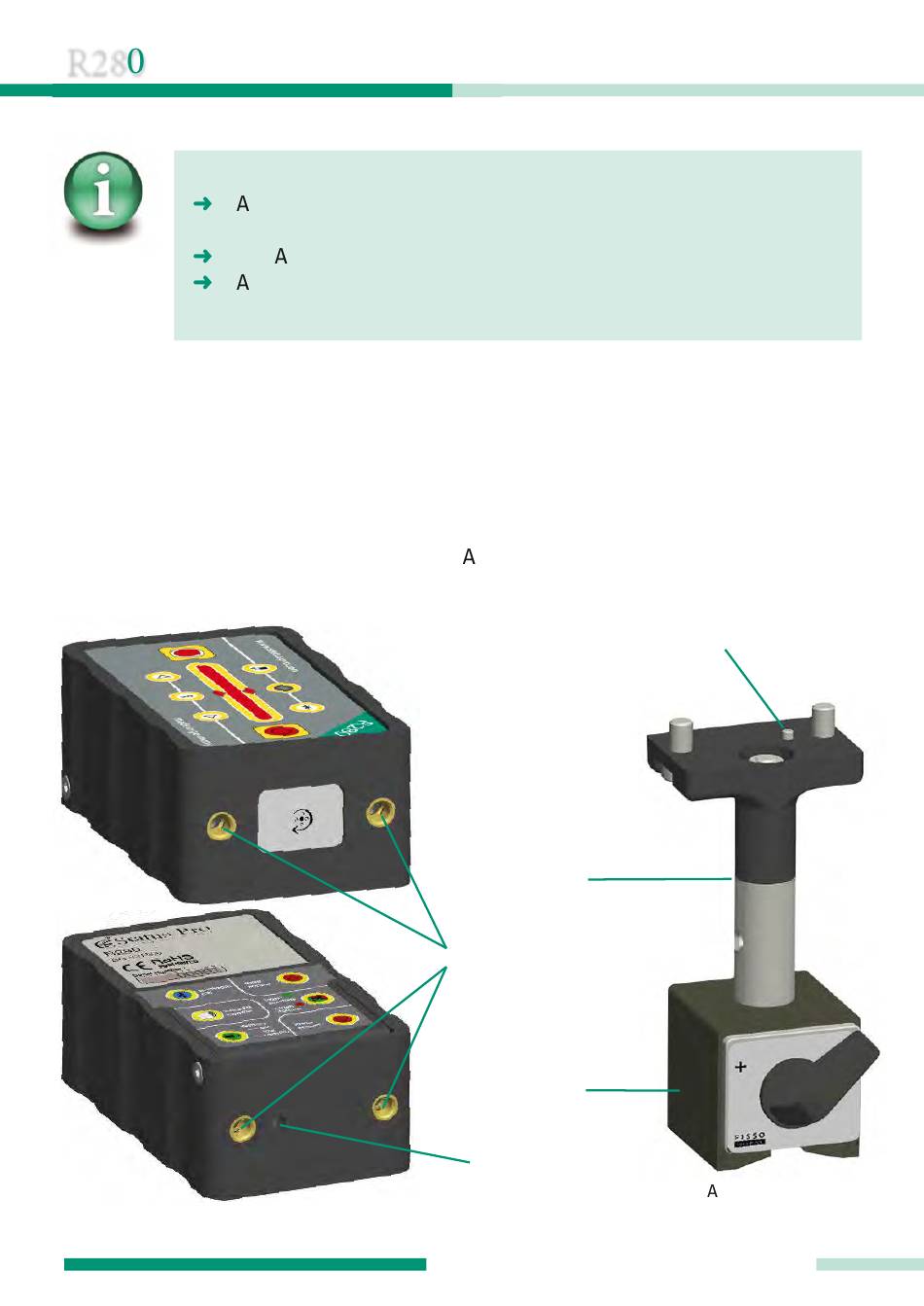

Der R280 Laserreceiver besitzt an der Gehäuseunter- und Gehäuseoberseite jeweils zwei
M6 Gewindebohrungen zur Montage (V). Standardmäßig wird der R280 mit einem
Magnetadapter vom Typ BG 831510 eingesetzt, welcher aus einem Schaltmagneten (VII)
und einem Drehadapter (VIII) besteht. Dieser dapter kann sowohl an der Gehäuseunter-
als auch an der Gehäuseoberseite an den Gewindebohrungen befestigt werden.
8
kku polrichtig einsetzen
(Kontakte zur Innenseite des Faches und zur Gehäusemitte)
Nur kkus folgenden Typs verwenden: BT 800071
kku herausnehmen, wenn das Gerät über längere Zeit nicht
verwendet wird (Korrosionsgefahr)
VIII
V
VII
VI
Status
Pro
– R280 Bedienungsanleitung
INBETRIEBNAHME
IX
dapter BG 831510
