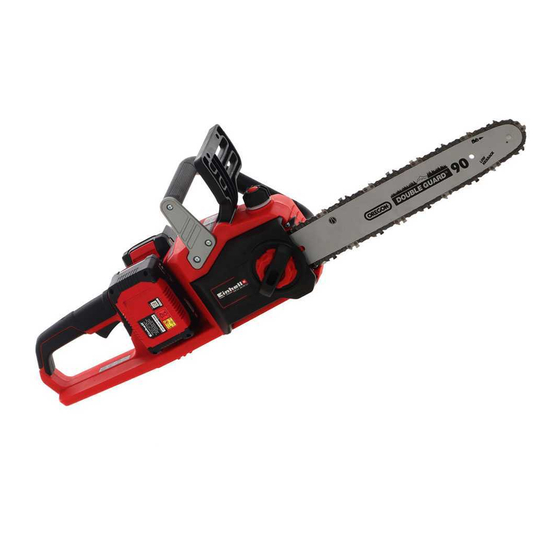

EINHELL GE-LC 36/35 Li - Solo Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Kettensägen
  5. GE-LC 36/35 Li - Solo
