Renishaw XK10 Bedienungsanleitung Seite 91

XK10 Hardware XK10 Software
Ebenheit Nivellierung Nivellierung

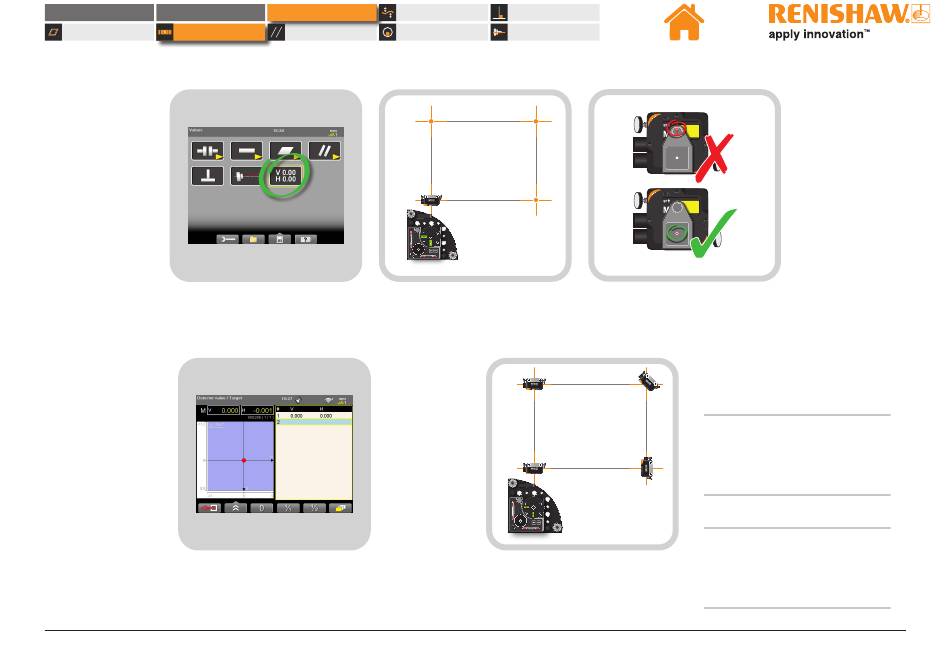

Datenaufnahme
1
Wählen Sie „Werte".
4
Entfernen Sie die Zielscheibe von der M Einheit,
nullen Sie den Lasermesswert und nehmen Sie
den ersten Punkt auf. Dieser ist nun die Referenz.
XK10 Lasersystem zur Geometriemessung
XK10 Anwendungen XK10 Anwendungen Geradheit
Parallelität Koaxialität
2
|| = 0.02 mm/m (mils/inch)
Montieren Sie die M Einheit an
der ersten Messposition.
Rechtwinkligkeit
Spindelrichtung
3
Stellen Sie die Höhe der M Einheit auf
den Säulen so ein, dass der Strahl zum
Mittelpunkt der Zielscheibe ausgerichtet ist.
5
|| = 0.02 mm/m (mils/inch)
Steuern Sie alle Positionen von
Interesse an und nehmen Sie
Punkte auf.
AVOID EXPOSURE
Laser light is
emitted from
this aperture
AVOID EXPOSURE
Laser light is
emitted from
this aperture
HINWEIS: Verwenden Sie die
aktuellen Messwerte der Software,
um das Maschinenniveau soweit
erforderlich zu justieren.
HINWEIS: Die V-Werte stellen
die Differenz zwischen der
gemessenen Position und der
Referenz dar.
www.renishaw.de/xk10 91
