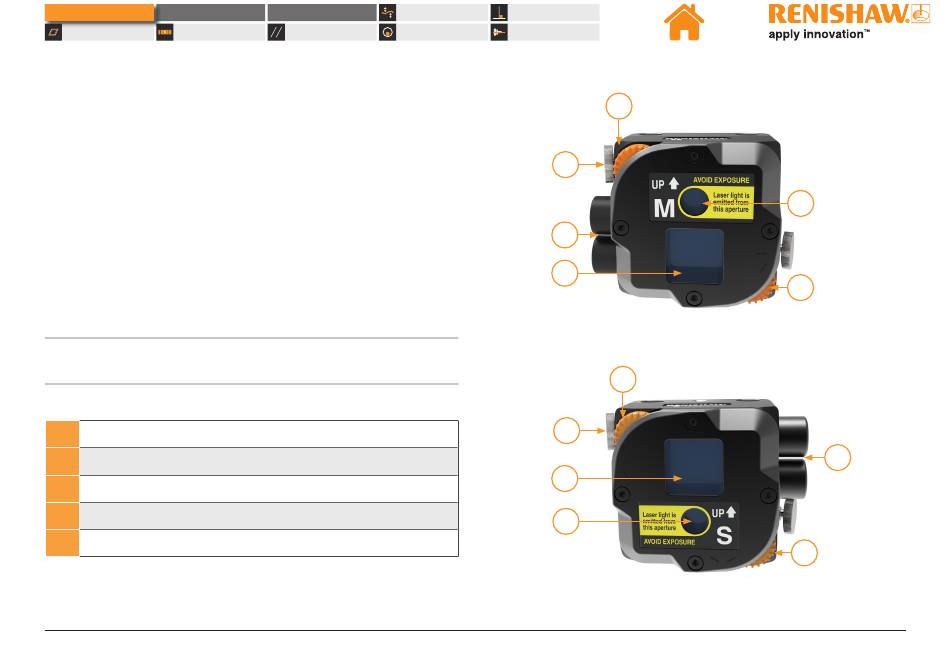

M Einheit und S Einheit
Die M Einheit ist ein drahtloses Modul, das als Hauptempfänger bei allen
Messungen eingesetzt wird.
Die S Einheit ist ein drahtloses Modul, das in erster Linie bei Anwendungen
zur Rotationsausrichtung eingesetzt wird.
Die Positionsbestimmung erfolgt durch eine zweidimensionale
positionsempfindliche Diode (PSD). Die Einheit verfügt über eine Laserdiode
der Klasse 2, die die Nutzung des Geräts zusammen mit der M Einheit
ermöglicht.
Die Spannungsversorgung erfolgt durch eine interne Lithium-Ionen-Batterie.
Für Langzeitmessungen stehen seitlich am Gerät Anschlüsse für den
Netzbetrieb zur Verfügung (siehe Informationen auf Seite 22).
HINWEIS: Es wird empfohlen, die M Einheit und die S Einheit nach jedem
Gebrauch aufzuladen, um die Batterie in gutem Zustand zu halten.
1 Einstellräder
2 Klemmschraube
3
Positionsempfindliche Diode
4 Laserausgang
5 Anschlüsse für das Aufladen und die drahtlose Kommunikation
XK10 Lasersystem zur Geometriemessung
XK10 Anwendungen Geradheit
Parallelität Koaxialität
Rechtwinkligkeit
Spindelrichtung
1
2
5
3
1
2
3
4
4
1
5
1
