Die Standardeinstellung im Modus
Rechtwinkligkeit ist, Abweichungen entlang der
vertikalen Achse der PSD zu messen. Diese
Anleitung geht nach dieser Konfiguration vor.
62 XK10 Lasersystem zur Geometriemessung
XK10 Anwendungen XK10 Anwendungen Geradheit
Parallelität Koaxialität
Die mitgelieferte 90-Grad-Halterung kann
verwendet werden, um die M Einheit richtig
auszurichten.
Rechtwinkligkeit Rechtwinkligkeit
Spindelrichtung
A V
O ID
E X
P O
S U
L a s R E
e r
e m li g h
it te
th is t is
d fr
a p e o m
r tu
r e

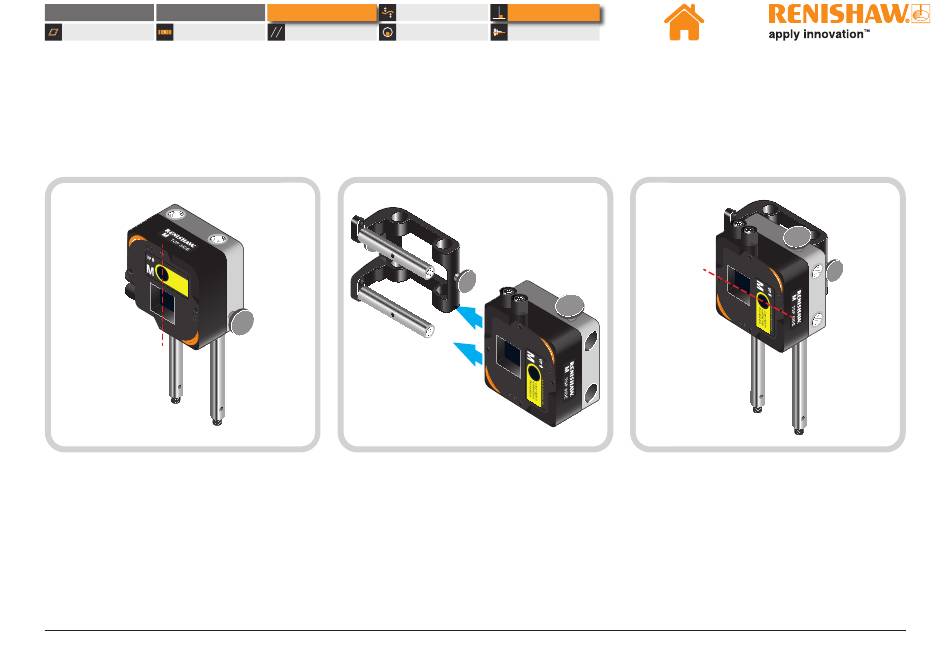

Um 90 Grad gedrehte Anordnung der M-Einheit.
Die rote Linie zeigt die Richtung der Einheit an.
