Ebenheit Nivellierung Nivellierung
Kalibrieren der Wasserwaagen
9
10

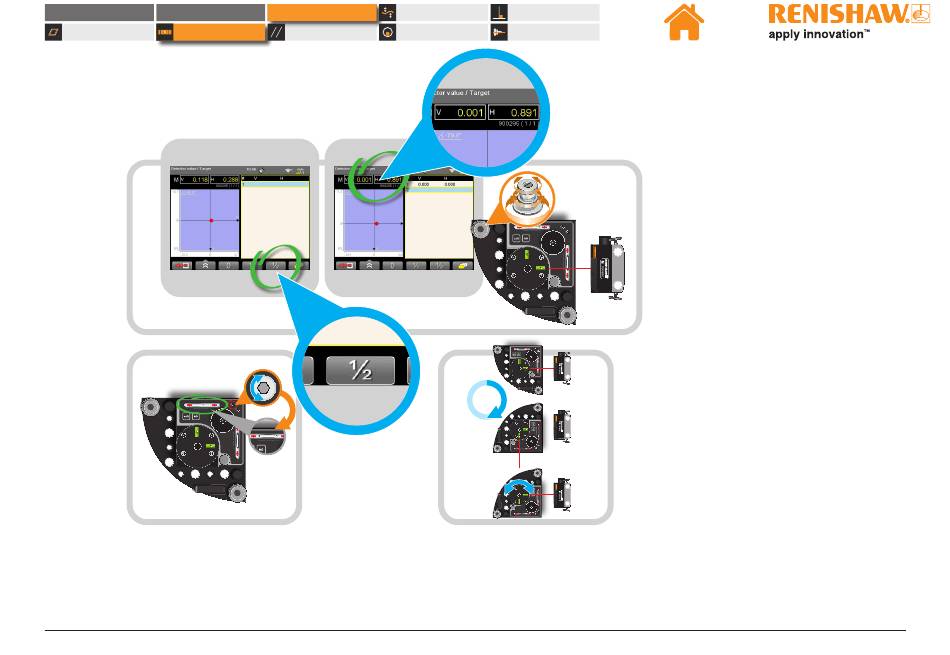

Stellen Sie die Wasserwaage mithilfe eines
Innensechskantschlüssels auf die Mitte des
Bereichs ein. Wiederholen Sie die Schritte 6
bis 9, bis der „V"-Wert < 20 µm/m beträgt.
88 XK10 Lasersystem zur Geometriemessung
XK10 Anwendungen XK10 Anwendungen Geradheit
Parallelität Koaxialität
11
Nach der erfolgreichen Kalibrierung der ersten
Wasserwaage drehen Sie die Strahleinheit um
90 Grad, um mit der Kalibrierung der zweiten
Wasserwaage zu beginnen.
Rechtwinkligkeit
Spindelrichtung
90º
|| = 0.02 mm/m (mils/inch)
|| = 0.02 mm/m (mils/inch)
Wählen Sie „1/2", um den
Lasermesswert zu halbieren.
Stellen Sie den „V"-Wert
mithilfe der Justageschraube
(orange) auf 0,00 ein.
