Ebenheit Nivellierung
Montage der Hardware
• Geradheitsmessungen werden mit der Strahleinheit
und der M Einheit ausgeführt.
• Für eine einfache Ausrichtung bei
Geradheitsmessungen empfiehlt es sich, den festen
Strahl zu verwenden.
VORSICHTSHINWEIS: Um ein Überdrehen des
Gewindes zu vermeiden, belasten Sie das Gewinde
beim Einschrauben des Stiftes nicht mit dem vollen
Gewicht der Strahleinheit.
48 XK10 Lasersystem zur Geometriemessung

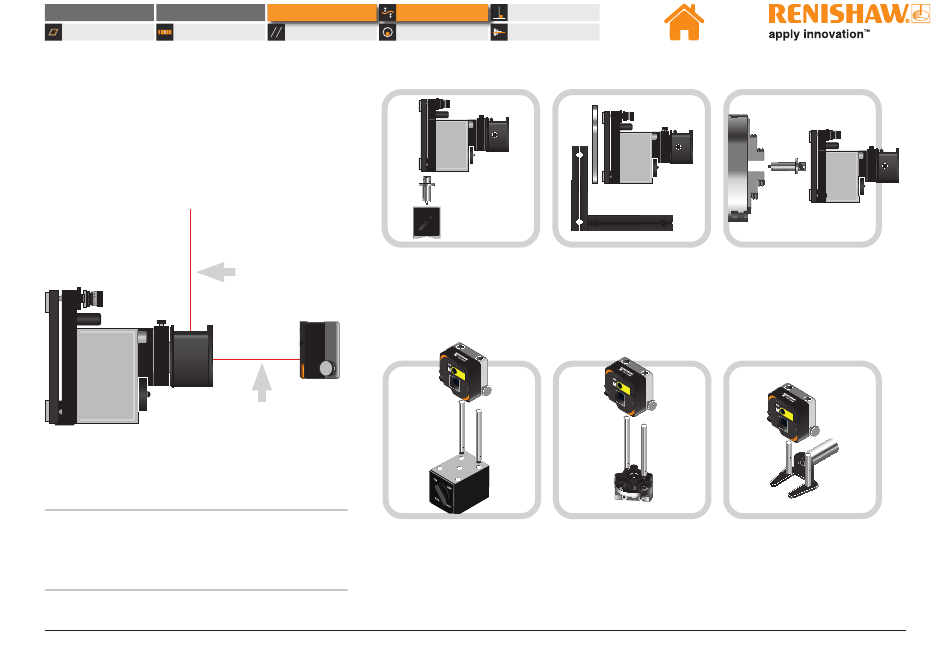

XK10 Anwendungen XK10 Anwendungen Geradheit Geradheit
Parallelität Koaxialität
Strahleinheit
schwenkbarer
Befestigung an einem
Strahl
Magnetfuß.
M Einheit
fixer Strahl
Befestigung an einem
Magnetfuß.
Rechtwinkligkeit
Spindelrichtung
ON OFF
Befestigung am Montage-Kit.
AV OI
D
EX PO
SU
La se RE
em r lig
th is itt ed ht is
ap er fro
tu re m
Befestigung an einer
Referenzhalterung.
Befestigung im Spannfutter.
AV
OI
D EX
PO
SU
La se RE
em r lig
itt ed ht
th is is
ap er fro m
tu re
AV
OI
D EX
PO
SU
La se RE
em r lig
itt ed ht
th is is
ap er fro m
tu re
Befestigung an der
Gegenspindel.
