23.

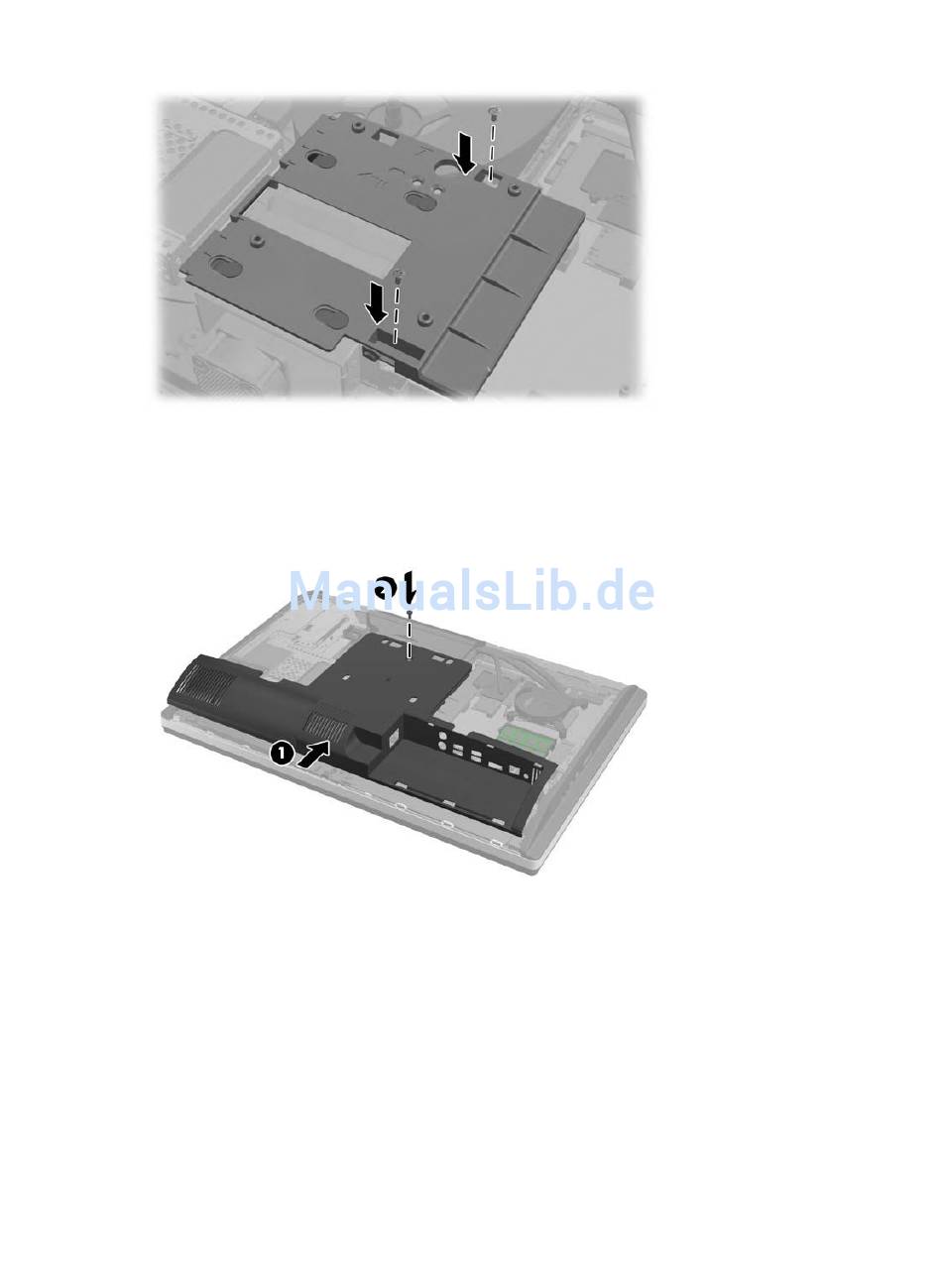

Befestigen Sie die Metallplatte am Gehäuse mit den vorher entfernten Schrauben.
24.
Schieben Sie die untere Abdeckung nach oben auf das Gehäuse (1) unter Einsatz der Haken am
unteren Rand. Vergewissern Sie sich, dass die VESA-Montagebeine aus den Ecklöchern des
zentralen Quadrats herausragen und dass das zentrale Loch mit dem Schraubenloch
übereinstimmt.
Abbildung 2-50
25.
Befestigen Sie die untere Abdeckung am Gehäuse mit der Schraube (2).
42
Kapitel 2 Hardware-Instandsetzung und Aufrüstung
Zurücklegen der unteren Abdeckung
