7.

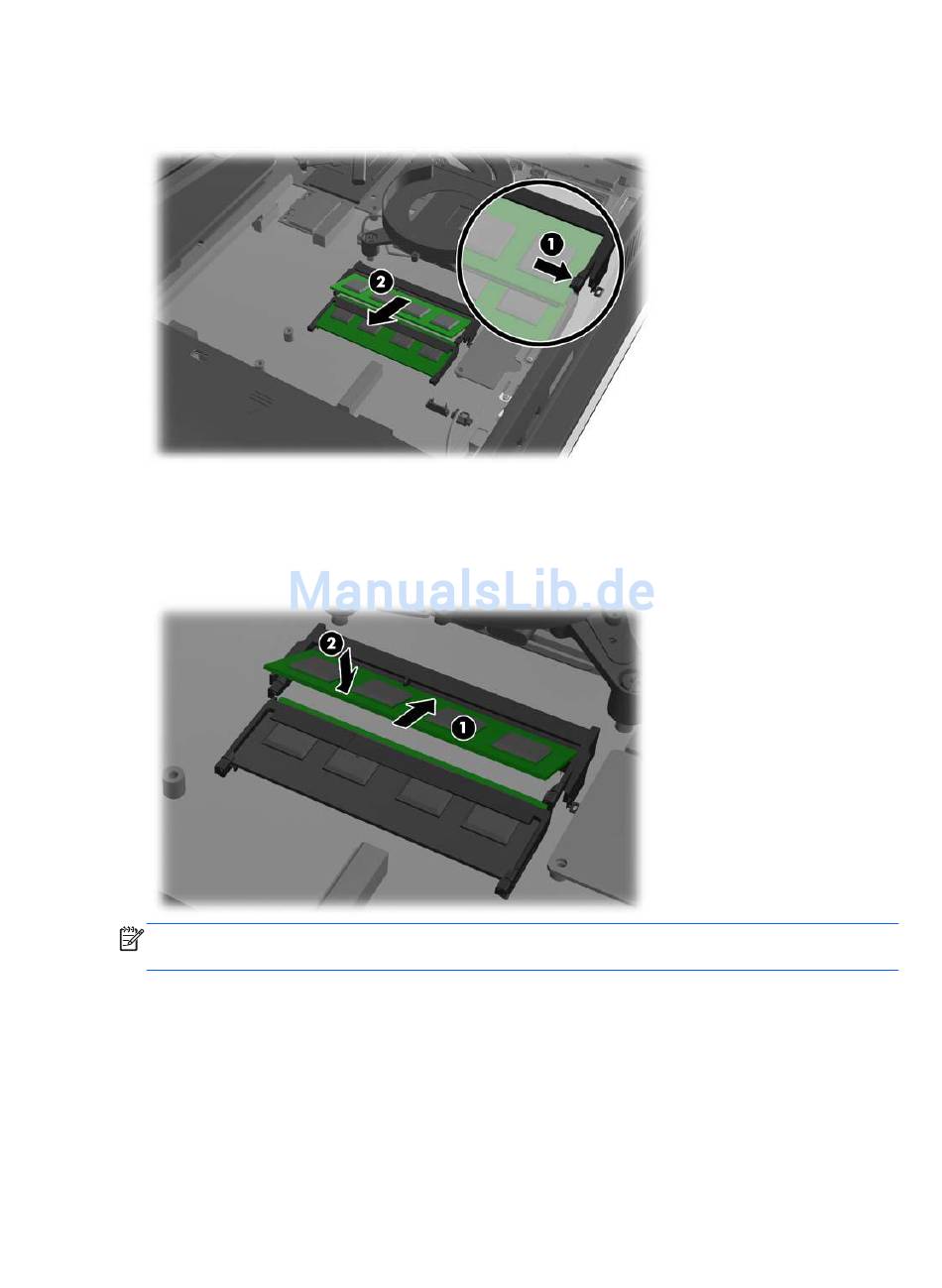

Um ein Speichermodul zu entfernen, drücken Sie die zwei Verriegelungen an jeder Seite des
SODIMMs nach außen (1) und ziehen Sie dann den SODIMM aus dem Steckplatz (2).
Abbildung 2-20
8.
Um ein Speichermodul einzusetzen, schieben Sie den SODIMM im ca. 30°-Winkel in den
Steckplatz ein (1). Drücken Sie dann den SODIMM nach unten (2), so dass die Verriegelungen ihn
einrasten.
Abbildung 2-21
HINWEIS:
Kerbe des Moduls an dem Steg des Speichersockels aus.
24
Kapitel 2 Hardware-Instandsetzung und Aufrüstung
Entfernen eines Speichermoduls
Einsetzen eines Speichermoduls
Die Speichermodule können nur auf eine Art eingesetzt werden. Richten Sie die
