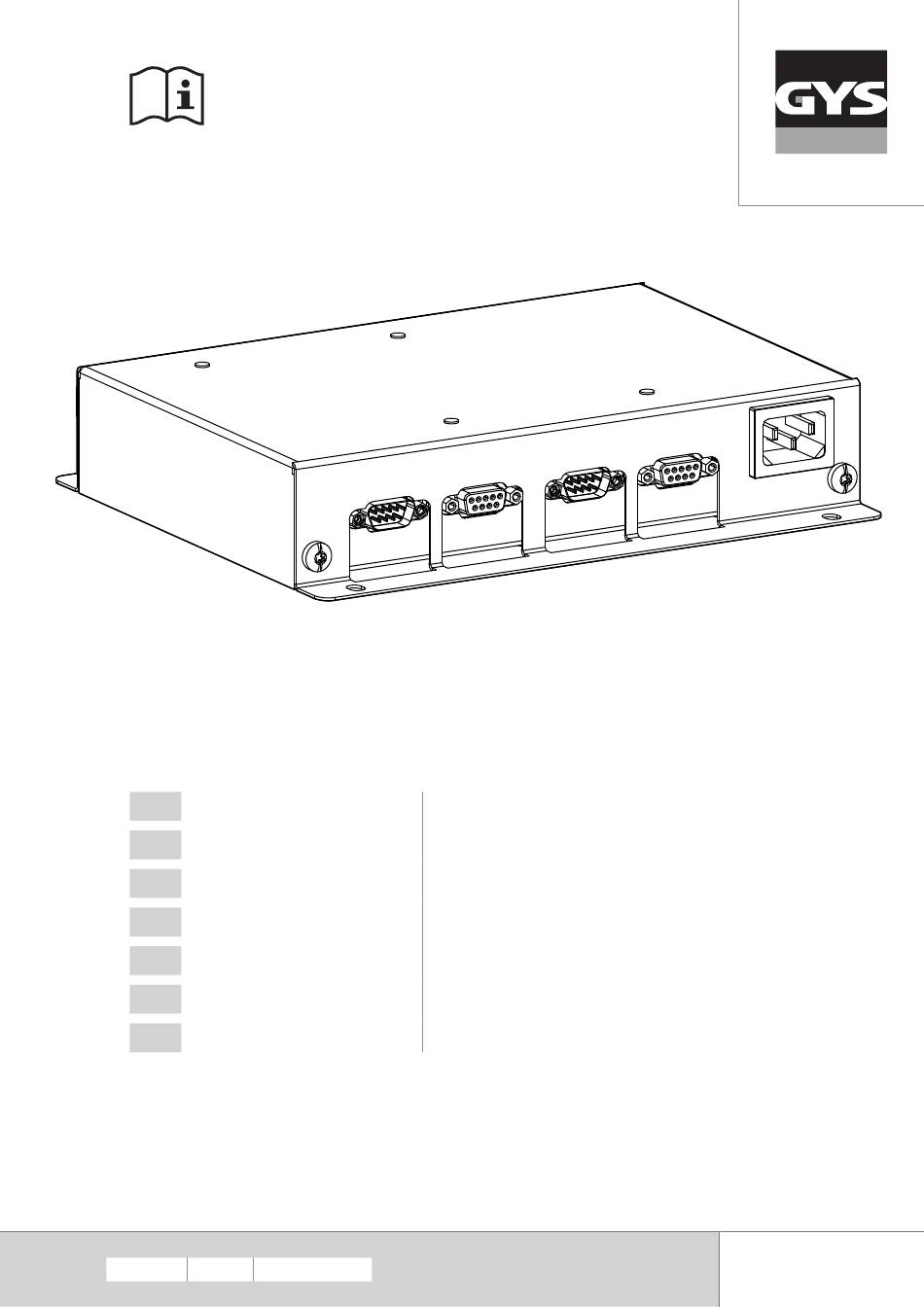

GYS SMART HUB MODULE Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SMART HUB MODULE:
- Betriebsanleitung (33 Seiten) ,
- Bedienungsanleitung (41 Seiten) ,
- Betriebsanleitung (49 Seiten)
Verwandte Anleitungen für GYS SMART HUB MODULE
Inhaltszusammenfassung für GYS SMART HUB MODULE
-
Seite 18: Wartung
Betriebsanleitung Übersetzung der SMART HUB MODUL Originalbetriebsanleitung SICHERHEITSHINWEISE Dieses Benutzerhandbuch enthält Anweisungen zum Betrieb des Geräts und die Vorsichtsmaßnahmen, die zur Sicherheit des Benutzers zu beachten sind. Bitte lesen Sie diese vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. -
Seite 19: Entsorgung
Betriebsanleitung Übersetzung der SMART HUB MODUL Originalbetriebsanleitung Entsorgung: • Dieses Gerät muss getrennt entsorgt werden. Nicht mit dem Hausmüll entsorgen. ABB. I SMC-Ausgang für CNT-Modul (x4) SMC-Eingang für GYSFLASH CNT (x4) Netzkabelstecker 230 VAC SMC-Kabel Netzleitung ABB. II - ANZAHL DER KANÄLE Netzsteckdose... - Seite 20 Betriebsanleitung Übersetzung der SMART HUB MODUL Originalbetriebsanleitung MULTI-MODUL-KONFIGURATION Das Smart Hub Module (SHM) ist ein Zubehör, mit dem Sie mehrere Module (maximal 4) an dasselbe Gysflash CNT- Ladegerät anschließen können. 1 Modul Mehrere Module Installation Damit das SHM ordnungsgemäß funktioniert, muss ein Gysflash CNT-Ladegerät über das mitgelieferte SMC-Kabel an Kanal 1 (Abb..
- Seite 21 Eine Parallelschaltung kann nur mit identischen Gysflash CNTs erfolgen (maximal 4 Geräte). Master/Sl ave-Sc hal tung: Das Parallelschalten von Gysflash CNT-Ladegeräten erfolgt über eine Master/Slave-Konfiguration. Ein Gysflash (Ma ster) steuert alle anderen angeschloss enen Gys flashs (die Slaves). Installation 1. Anschluss eines Gysflash an SHM: Verbinden Sie jeden Gysflash, der parallel geschaltet werden soll, mit einem Kanal des SHM.
- Seite 22 Betriebsanleitung Übersetzung der SMART HUB MODUL Originalbetriebsanleitung 2. Konfiguration des Gysflash: Schalten Sie alle Gysflash ein. Gehen Sie an jeden Gysflash in das Menü Multi-Loader (siehe Gysflash-Hand- buch) und wählen Sie die entsprechende Konfiguration: OLED Multiladegerat Wählen Sie für jedes Ladegerät Parallel Multi-Ladegeräte «Parallel»...
-
Seite 23: Multi-Ladegerät-Konfiguration - Ausgleichen (Equalize)
Ein Ausgleich kann nur mit identischen Gysflash CNTs erfolgen (maximal 4 Geräte). Master/Sl ave-Sc hal tung: Der Ausgleich von Batterien mithilfe von Gysflash CNT-Ladegeräten erfolgt über eine Master/Slave-Konfiguration . Ein Gysflash (Ma ster) steuert alle anderen angeschloss enen Gys flashs (die Slaves). Installation 1. Anschluss eines Gysflash an SHM: Verbinden Sie jeden Gysflash mit einem Kanal des SHM. -
Seite 24: Befestigung
Betriebsanleitung Übersetzung der SMART HUB MODUL Originalbetriebsanleitung Verwendung Alle Gysflash einschalten Stellen Sie sicher, dass die Gysflash richtig mit dem SHM verbunden sind (siehe Installation). Verwenden Sie die Bedienoberfläch e des Gysflash Master, um Ihren Multilader zu steuern. Für einen optimalen Ausgleich empfiehlt es sich, die Klemmen jedes Ladegeräts direkt mit den Polen jeder Batterie zu verbinden (ohne Zwischenkabel). - Seite 25 Betriebsanleitung Übersetzung der SMART HUB MODUL Originalbetriebsanleitung sur le chariot Gysflash XL-ND - réf. 028890 (utiliser les vis fournies avec le chariot). GARANTIE Die Garantie deckt alle Defekte oder Herstellungsfehler für 2 Jahre ab dem Kaufdatum (Teile und Arbeitszeit). Die Garantieleistung erfolgt nicht bei Defekten, die durch: •...
-
Seite 58: Pièces De Rechange
Pièces de rechange SMART HUB MODULE SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПЧАСТИ / RESERVE-ONDERDELEN / PEZZI DI RICAMBIO Bornier secteur / Mains terminal block / Netzklemme / Borne conexión eléctrica / Сетевая клеммная колодка / Aansluiting... -
Seite 59: Spécifications Techniques
Spécifications Techniques SMART HUB MODULE TECHNICAL SPECIFICATIONS / TECHNISCHE SPEZIFIKATIONEN / ESPECIFICACIONES TÉCNICAS / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / TECHNISCHE SPECIFICATIES / SPECIFICHE TECNICHE Modèle / Reference / Modell / Modelo / Модель / Model / Modello SMART HUB MODULE Tension assignée d’isolement (Ui) / Rated insulation voltage (Ui ) / Bemessungs-Isolationsspannung (Ui) / Tensión asignada de aislamiento (Ui) / Номинальное... - Seite 60 Pictogrammes SMART HUB MODULE SYMBOLS / PIKTOGRAMME / PICTOGRAMAS / СИМВОЛЫ / PICTOGRAMMEN Matériel conforme aux Directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de couverture). Device complies with europeans directives, The EU declaration of conformity is available on our website (see cover page).
- Seite 64 GYS France GYS Italia Siège social / Headquarter Filiale / Filiale 1, rue de la Croix des Landes - CS 54159 Vega – Parco Scientifico Tecnologico di 53941 Saint-berthevin Cedex Venezia France Via delle Industrie, 25/4 30175 Marghera - VE www.gys.fr...
