Hardware-Aufrüstung
2–6

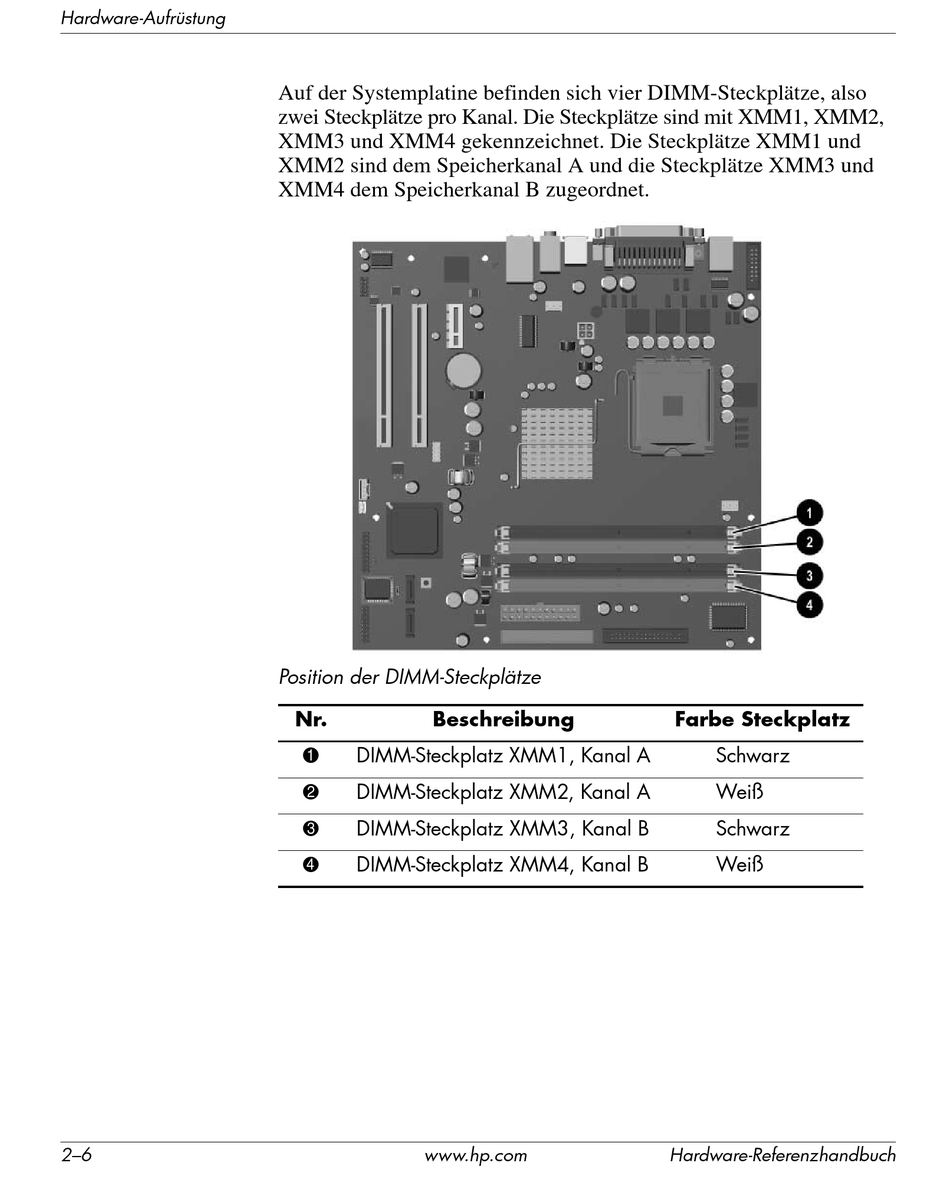

Auf der Systemplatine befinden sich vier DIMM-Steckplätze, also
zwei Steckplätze pro Kanal. Die Steckplätze sind mit XMM1, XMM2,
XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und
XMM2 sind dem Speicherkanal A und die Steckplätze XMM3 und
XMM4 dem Speicherkanal B zugeordnet.
Position der DIMM-Steckplätze
Nr.
Beschreibung
DIMM-Steckplatz XMM1, Kanal A
1
DIMM-Steckplatz XMM2, Kanal A
2
DIMM-Steckplatz XMM3, Kanal B
3
DIMM-Steckplatz XMM4, Kanal B
4
www.hp.com
Farbe Steckplatz
Schwarz
Weiß
Schwarz
Weiß
Hardware-Referenzhandbuch
