HP dc7700 Serie Referenzhandbuch
HP dc7700 Serie Referenzhandbuch

HP dc7700 Serie Referenzhandbuch

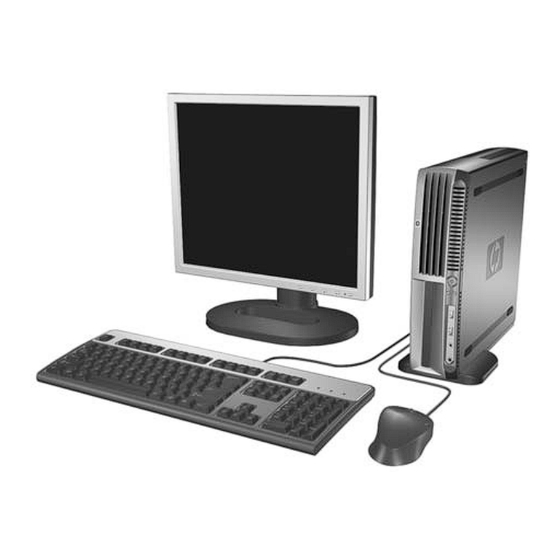

Ultra-slim desktop
Vorschau ausblenden Andere Handbücher für dc7700 Serie:

Werbung

Hardware-Referenzhandbuch – Ultra-Slim
Desktop der dc7700 Serie
HP Compaq Business PC

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HP dc7700 Serie

  • Seite 1 Hardware-Referenzhandbuch – Ultra-Slim Desktop der dc7700 Serie HP Compaq Business PC...
  • Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.
  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. ACHTUNG! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. VORSICHT In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten auf der Rückseite ......................3 Tastatur ..............................4 Verwenden der Windows-Logo-Taste ................. 5 Position der Seriennummer ........................6 Umwandeln des Desktop-Systems in ein Tower-System ..............6 2 Hardware-Aufrüstung Wartungsfreundlichkeit .........................
  • Seite 6 Erdungsmethoden ..........................39 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................41 Vorsichtsmaßnahmen für optische Laufwerke ................... 43 Betrieb ..........................43 Reinigen ..........................43 Sicherheit ........................... 43 Transportvorbereitung ........................43 Index ................................... 45 DEWW...
  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Der HP Compaq Ultra-Slim Desktop-Computer verfügt über Funktionen, die je nach Modell unterschiedlich sind. Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und Software, wenn Sie das Diagnosedienstprogramm ausführen (nur für bestimmte Modelle).
  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Tabelle 1-1 Komponenten auf der Vorderseite Optisches Laufwerk Betriebs-LED Mikrofonanschluss LED-Anzeige des Festplattenlaufwerks Kopfhöreranschluss Dual-State-Netzschalter USB (Universal Serial Bus)-Anschlüsse Hinweis Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD-R/RW- Laufwerk bzw.
  • Seite 9: Komponenten Auf Der Rückseite

    Komponenten auf der Rückseite Tabelle 1-2 Komponenten auf der Rückseite Netzkabelanschluss Paralleler Anschluss PS/2-Mausanschluss (grün) Monitoranschluss (blau) PS/2-Tastaturanschluss (lila) Ausgang für Audio-Geräte mit eigenem Netzteil (grün) Universal Serial Bus (USB) (6) Audio-Eingang (blau) Serieller Anschluss DVI-D (Digital Video Interface)- Monitoranschluss (optional) RJ-45-Netzwerkanschluss Hinweis Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein.
  • Seite 10: Tastatur

    Tastatur Tabelle 1-3 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen). Ziffernblock Funktioniert wie die Tastatur eines Taschenrechners.
  • Seite 11: Verwenden Der Windows-Logo-Taste

    Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt Tastatur. Windows-Logo-Taste Zeigt das Startmenü an bzw. blendet es aus. Windows-Logo-Taste + d Zeigt den Desktop an. Windows-Logo-Taste + m Minimiert alle offenen Anwendungsfenster auf Symbolgröße.
  • Seite 12: Position Der Seriennummer

    Position der Seriennummer Jeder Computer besitzt eine eindeutige Seriennummer sowie eine Produkt-ID, die sich bei der Tower- Konfiguration oben auf dem Computer befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Abbildung 1-2 Position von Seriennummer und Produkt-ID Umwandeln des Desktop-Systems in ein Tower-System Wenn der Smart Cover Sensor aktiviert ist, starten Sie den Computer neu, und deaktivieren Sie...
  • Seite 13 Bringen Sie den Computer in Tower-Position, wobei sich der Lüfter unten und der Erweiterungssteckplatz oben befinden. Setzen Sie den Computer in den Standfuß, so dass die Clips auf der Vorderseite des Tower- Standfußes in die Lüftungsöffnungen unten am Computer greifen. Schieben Sie dann den Computer zurück, bis die Clips einrasten (1).
  • Seite 14 Kapitel 1 Produktmerkmale DEWW...
  • Seite 15: Hardware-Aufrüstung

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Sie finden dieses Handbuch im Internet unter http://www.hp.com/ergo sowie auf der Documentation and Diagnostics CD. VORSICHT Statische Elektrizität kann die elektrischen Komponenten des Computers oder der...
  • Seite 16: Entfernen Der Abdeckung

    Entfernen der Abdeckung Der Systemspeicher, die Erweiterungssteckplätze sowie andere interne Komponenten sind erst nach Entfernen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 17: Abnehmen Der Frontblende

    Abnehmen der Frontblende Das interne Festplattenlaufwerk ist erst nach Abnehmen der Frontblende zugänglich. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 18 Ziehen Sie das Laufwerkskabel auf der Rückseite des optischen Laufwerks ab. Hinweis Ziehen Sie beim Entfernen von Kabeln nicht am Kabel selbst, sondern am Stecker. Dadurch wird eine Beschädigung des Kabels verhindert. Abbildung 2-3 Abziehen des Laufwerkskabels eines optischen Laufwerks Ziehen Sie die Lüfter- und Lautsprecherkabel von der Systemplatine ab.
  • Seite 19 Drücken Sie die beiden Freigaberiegel erneut nach oben (1), und ziehen Sie die Frontblende aus dem Gehäuse (2). Abbildung 2-5 Entfernen der Frontblende So bringen Sie die Frontblende wieder an: Richten Sie die Frontblende mit der Vorderseite des Gehäuses aus, und schieben Sie hinein, wobei Sie bei etwa 1,3 cm vor dem Gehäuse stoppen.
  • Seite 20 Schließen Sie die Lüfter- und Lautsprecherkabel an die Systemplatine an. Abbildung 2-7 Anschließen der Lüfter- und Lautsprecherkabel Schließen Sie das Laufwerkskabel auf der Rückseite des optischen Laufwerks an. Abbildung 2-8 Anschließen des Kabels des optischen Laufwerks Schieben Sie die Frontblende bis zum Anschlag in das Gehäuse. Setzen Sie die Abdeckung wieder auf.
  • Seite 21: Drehen Des Netzteils

    Drehen des Netzteils Das Netzteil muss gedreht werden, damit die Systembatterie sowie verschiedene Anschlüsse auf der Systemplatine zugänglich werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 22: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu drei dem Industriestandard entsprechenden DIMM-Modulen bestückt werden.
  • Seite 23: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Die Systemplatine besitzt drei DIMM-Steckplätze, wobei zwei Steckplätze Kanal A und ein Steckplatz Kanal B zugeordnet sind. Die Steckplätze sind als XMM1, XMM2 und XMM3 bezeichnet. Die Steckplätze XMM1 und XMM2 sind Speicherkanal A zugeordnet, während Steckplatz XMM3 für Speicherkanal B reserviert ist.
  • Seite 24: Einsetzen Von Dimms

    Modul enthalten. Mit dieser Konfiguration arbeiten 2 GB im Dual Channel Mode und 512 MB im Single Channel Mode. ● In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im System bestimmt. Einsetzen von DIMMs VORSICHT Vor dem Ein- oder Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen.
  • Seite 25 ACHTUNG! Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten Sie, bis die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen. Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-11 Einsetzen eines DIMM-Moduls Hinweis Die Speichermodule können nur auf eine Art eingesetzt werden.
  • Seite 26: Ersetzen Einer Erweiterungskartenhalterung

    PCI-Express-x16-Erweiterungssteckplatz mit halber Bauhöhe und halber Baulänge. Im Lieferumfang des Computers ist eine PCI-Express-Halterung enthalten. Eine optionale PCI-Express- Erweiterungskartenhalterung mit Riser-Karte oder PCI-Erweiterungskartenhalterung mit Riser-Karte ist bei HP oder einem Servicepartner erhältlich. Es sind verschiedene optionale PCI-Erweiterungskarten verfügbar: ●...
  • Seite 27 Richten Sie den Griff (1) an der Erweiterungskarteneinheit auf, und nehmen Sie die Einheit nach oben aus dem Computer (2). Abbildung 2-12 Entfernen der PCI-Express-Erweiterungskartenhalterung Installieren Sie die neue Erweiterungskarte in der optionalen Halterung mit Riser-Karte entsprechend den mitgelieferten Anweisungen. Richten Sie die Nasen an der Erweiterungskartenhalterung mit den Schlitzen am Computergehäuse aus, und drücken Sie die Halterung hinein, bis sie einrastet.
  • Seite 28: Aufrüsten Durch Ersetzen Der Festplatte

    Computer vorinstallierten Softwareanwendungen wiederherstellen zu können. Wenn Sie nicht im Besitz eines solchen CD-Satzes sind, erstellen Sie ihn jetzt. Weitere Informationen finden Sie im HP Backup and Recovery Manager-Benutzerhandbuch im Windows-Startmenü. Sie können dieses Handbuch auch ausdrucken, um es bei Bedarf schnell zur Hand zu haben.
  • Seite 29 Drehen Sie die rechte Seite der Festplatte nach oben (2), und ziehen Sie das Laufwerk dann nach rechts heraus (3). Abbildung 2-13 Entfernen des internen Festplattenlaufwerks Hinweis Ziehen Sie beim Entfernen von Kabeln nicht am Kabel selbst, sondern am Stecker. Dadurch wird eine Beschädigung des Kabels verhindert. Ziehen Sie das Datenkabel (1) von der Festplatte ab, indem Sie den Stecker aus der Buchse in der Festplatte ziehen.
  • Seite 30 Verwenden Sie die Schrauben an den Seiten des alten Laufwerks für das neue Laufwerk. Die Schrauben ersetzen die Laufwerksschienen. Hinweis Vier silberfarbene Schrauben mit 6-32-US-Gewinde (zwei Schrauben auf jeder Seite der Festplatte) stellen die richtige Positionierung des Laufwerks sicher. Merken Sie sich beim Verwenden der Schrauben für das neue Laufwerk ihre Positionen am alten Laufwerk.
  • Seite 31 Hinweis Es ist keine Konfiguration der SATA-Festplatte erforderlich. Der Computer erkennt sie automatisch beim nächsten Hochfahren. Verwenden Sie nach dem Austausch der Festplatte den Restore Plus! CD-Satz, den Sie bei der Ersteinrichtung des Computers erstellt haben, um das Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen.
  • Seite 32: Austauschen Des Optischen Laufwerks

    Austauschen des optischen Laufwerks Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD-R/RW- Laufwerk bzw. um ein CD-RW-/DVD-Combo-Laufwerk. Herausnehmen des vorhandenen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 33 Drücken Sie den Freigaberiegel seitlich am optischen Laufwerk nach außen (1), und schieben Sie das optische Laufwerk durch die Frontblende aus dem Computer (2). Abbildung 2-17 Herausnehmen des optischen Laufwerks Hinweis Wenn Sie kein neues optisches Laufwerk einsetzen, ziehen Sie das Kabel für das optische Laufwerk von der Systemplatine ab, und bewahren Sie es zur späteren Verwendung auf.
  • Seite 34: Vorbereiten Des Neuen Optischen Laufwerks

    Vorbereiten des neuen optischen Laufwerks Bevor das neue optische Laufwerk verwendet werden kann, muss der Freigaberiegel angebracht werden. Entfernen Sie die Schutzfolie vom Klebeband am Freigaberiegel. Richten Sie die Öffnungen am Freigaberiegel mit den Stiften an der Seite des optischen Laufwerks aus, ohne dass der Freigaberiegel dabei mit dem optischen Laufwerk in Berührung kommt.
  • Seite 35: Installieren Des Neuen Optischen Laufwerks

    Installieren des neuen optischen Laufwerks Richten Sie das optische Laufwerk mit der Öffnung in der Frontblende aus. Stellen Sie sicher, dass die Rückseite des optischen Laufwerks zuerst eingesetzt wird und sich der Freigaberiegel auf der Innenseite des Laufwerks befindet. Abbildung 2-19 Ausrichten des optischen Laufwerks Schieben Sie das optische Laufwerk in den Computer, bis es einrastet.
  • Seite 36 Kapitel 2 Hardware-Aufrüstung DEWW...
  • Seite 37: Anhang A Technische Daten

    Technische Daten Desktop-Maße (in Tower-Position) 31,5 cm 12,40 Zoll Höhe 7,0 cm 2,75 Zoll Breite 33,5 cm 13,18 Zoll Tiefe Tiefe (größer bei installierter Sicherungsvorrichtung) Gewicht 6,3 kg 13,9 lb Unterstütztes Gewicht (maximal verteilte Last in Desktop-Position) 35 kg 77 lb Temperaturbereich (Werte ändern sich bei zunehmender Höhe über Normal-Null) Betrieb 10 bis 35 °C...
  • Seite 38 Nennspannungsbereich 100-240 Volt Wechselstrom Nominale Eingangsfrequenz 50-60 Hz Ausgangsleistung 200 W Nominaler Eingangsstrom (maximal) 4 A (bei 100 Volt 2 A (bei 200 Volt Wechselstrom) Wechselstrom) Wärmeabstrahlung 265 kcal/h 1.050 BTU/h Maximal 86 kcal/h 341 BTU/h Normal (Leerlauf) Dieses Gerät verfügt über ein Netzteil mit aktiver Leistungsfaktorkorrektur. Dadurch erfüllt das System die Anforderungen für das zum Gebrauch in Ländern der Europäischen Union vorgeschriebene CE-Zeichen.
  • Seite 39: Anhang B Batterieaustausch

    Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem weder Wasser noch Feuer ausgesetzt werden. Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. VORSICHT Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers.
  • Seite 40 VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter, und legen Sie ihn auf die Seite.
  • Seite 41 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
  • Seite 42 Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe des Programms Computer Setup erneut fest. Informationen hierzu finden Sie im Computer Setup (F10) Utility-Handbuch auf der Documentation and Diagnostics CD. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden.
  • Seite 43: Anhang C Sicherheitsschloss

    Weitere Informationen über Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch und im Desktop Management-Handbuch auf der Documentation and Diagnostics CD sowie im HP ProtectTools Security Manager-Handbuch (einige Modelle) unter http://www.hp.com. Dieunten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden.
  • Seite 44: Vorhängeschloss

    Vorhängeschloss Abbildung C-2 Anbringen eines Vorhängeschlosses Anhang C Sicherheitsschloss DEWW...
  • Seite 45: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 46 Hinweis Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. Anhang D Elektrostatische Entladung DEWW...
  • Seite 47: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
  • Seite 48 ● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. den Leerlauf. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ● Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.
  • Seite 49: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
  • Seite 50 Hinweis Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung DEWW...
  • Seite 51: Index
