Inhaltszusammenfassung für HP dc5800
- Seite 1 Hardware-Referenzhandbuch – dc5800 Microtower-Modell HP Compaq Business PC...
- Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.
-
Seite 3: Allgemeines
Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin. - Seite 4 Allgemeines DEWW...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten des Speicherkarten-Lesegeräts ..................3 Komponenten auf der Rückseite ......................4 Tastatur ..............................5 Verwenden der Windows-Logo-Taste ................. 6 Position der Seriennummer ........................7 2 Hardware-Aufrüstung Wartungsfreundlichkeit ......................... - Seite 6 Vorhängeschloss ....................... 49 Sicherheitsschloss für HP Business PC ................49 Frontblendensicherung ...................... 51 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............52 Erdungsmethoden ..........................52 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................54 Vorsichtsmaßnahmen für optische Laufwerke ...................
-

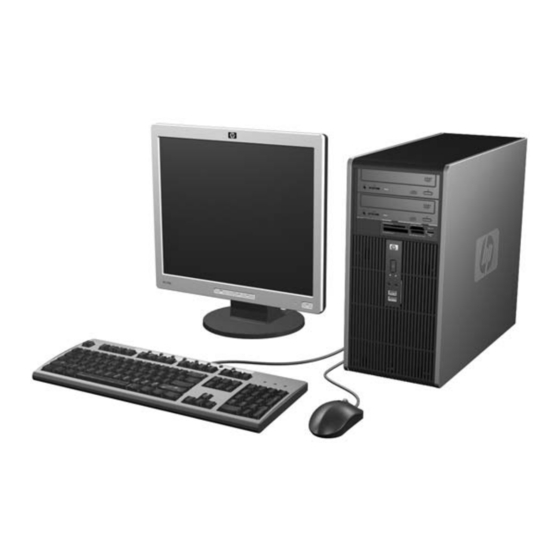

Seite 7: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale der HP Compaq Microtower sind je nach Modell unterschiedlich. Beim Ausführen des Diagnose-Dienstprogramms (bestimmte Modelle) werden alle Hardwarekomponenten sowie die auf Ihrem Computer installierte Software aufgeführt. Anleitungen zur Verwendung des Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch. -
Seite 8: Komponenten Auf Der Vorderseite
Interpretation des Codes finden Sie im Fehlerbeseitigungs-Handbuch. Einige Modelle verfügen über Laufwerksblenden für einen oder beide der 5,25-Zoll-Laufwerksschächte. Einige Modelle verfügen über eine Laufwerksblende für den 3,5-Zoll-Laufwerksschacht. Von HP ist ein optionales Diskettenlaufwerk ist für diesen Laufwerksschacht erhältlich. Kapitel 1 Produktmerkmale... -
Seite 9: Komponenten Des Speicherkarten-Lesegeräts
Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-2 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-2 Komponenten des Speicherkarte-Lesegeräts SmartMedia/xD USB (Universal Serial Bus)-Anschluss ●... -
Seite 10: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Tabelle 1-3 Komponenten auf der Rückseite Netzkabelanschluss RJ-45-Netzwerkanschluss Spannungsumschalter Audio-Ausgang für Audio-Geräte mit eigenem Netzteil (grün) Audio-Eingang (blau) PS/2-Tastaturanschluss (lila) Serieller Anschluss PS/2-Mausanschluss (grün) Monitoranschluss Universal Serial Bus (USB) HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Dem Audio-Eingang kann in der Systemsteuerung des Audiotreibers die neue Funktion eines Mikrofonanschlusses zugewiesen werden. -
Seite 11: Tastatur
Tastatur Tabelle 1-4 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen). Ziffernblock Funktioniert wie die Tastatur eines Taschenrechners. -
Seite 12: Verwenden Der Windows-Logo-Taste
Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-5 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP und Microsoft Windows Vista verfügbar. -
Seite 13: Position Der Seriennummer
Position der Seriennummer Jedem Computer wurde eine eindeutige Seriennummer sowie eine Produkt-ID zugewiesen, die sich auf der Gehäuseoberseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Abbildung 1-3 Position von Seriennummer und Produkt-ID DEWW Position der Seriennummer... -
Seite 14: Hardware-Aufrüstung
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch finden Sie im Internet unter http://www.hp.com/ergo. ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. -
Seite 15: Entfernen Der Abdeckung
Entfernen der Abdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 16: Anbringen Der Abdeckung
Anbringen der Abdeckung Richten Sie die Abdeckung am Gehäuse so aus, dass ca. 1,3 cm der Abdeckung am hinteren Rand des Computers überstehen. Schieben Sie sie dann in die richtige Position. Achten Sie darauf, dass die Bohrung für die Rändelschraube an der Bohrung im Gehäuse ausgerichtet ist, und ziehen Sie die Rändelschraube (2) fest. -
Seite 17: Entfernen Der Frontblende
Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 18: Anbringen Der Frontblende
Anbringen der Frontblende Stellen Sie das Gehäuse aufrecht. Um die Frontblende wieder an der Blende anzubringen, setzen Sie die beiden Nasen am oberen Teil der Blende in die rechteckigen Schlitze am Gehäuse ein (1) und drücken Sie dann die Unterseite der Blende gegen das Gehäuse (2), damit die unteren zwei Nasen der Blende einrasten. -
Seite 19: Einsetzen Von Zusätzlichem Speicher
Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier dem Industriestandard entsprechenden DIMMs bestückt werden. -
Seite 20: Bestücken Von Dimm-Steckplätzen
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit XMM1, XMM2, XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und XMM2 sind dem Speicherkanal A und die Steckplätze XMM3 und XMM4 dem Speicherkanal B zugeordnet. -
Seite 21: Einsetzen Von Dimms
● Das System arbeitet im Flex Mode, wenn die Gesamtspeicherkapazität der DIMMs in Kanal A nicht mit der Gesamtspeicherkapazität der DIMMs in Kanal B identisch ist. Im Flex Mode beschreibt der Kanal, der mit der geringsten Speicherkapazität bestückt ist, die Gesamtspeicherkapazität, die dem Dual Channel Mode zugewiesen ist;... - Seite 22 Suchen Sie die Speichermodulsteckplätze auf der Systemplatine. VORSICHT! Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten Sie, bis die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen. Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2).
-
Seite 23: Entfernen Oder Einsetzen Einer Erweiterungskarte
Entfernen oder Einsetzen einer Erweiterungskarte Der Computer verfügt über einen Standard-PCI-Erweiterungssteckplatz, in den eine Erweiterungskarte mit einer maximalen Länge von 17,46 cm eingesetzt werden kann. Darüber hinaus stehen zwei PCI- Express-x1-Erweiterungssteckplätze sowie ein PCI-Express-x16-Erweiterungssteckplatz zur Verfügung. Abbildung 2-7 Position der Erweiterungssteckplätze Tabelle 2-2 Position der Erweiterungssteckplätze Beschreibung... - Seite 24 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Nehmen Sie die Abdeckung des Computers ab. Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den zugehörigen Ausgang auf der Gehäuserückseite.
- Seite 25 HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende gerade nach oben, und nehmen Sie sie aus dem Computergehäuse heraus. Abbildung 2-9 Entfernen der Abdeckung eines Erweiterungssteckplatzes DEWW...
- Seite 26 Wenn Sie eine Standard-PCI-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz (1) und dann vom Computergehäuse nach innen (2), um sie vollständig aus dem Gehäuse herausnehmen zu können.
- Seite 27 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
- Seite 28 Wenn Sie eine Erweiterungskarte einsetzen, halten Sie die Karte über den Steckplatz auf der Systemplatine, und schieben Sie sie dann von innen bis an das Gehäuse (1), so dass die Karte an der Öffnung des Steckplatzes auf der Rückseite ausgerichtet ist. Drücken Sie dann die Karte vorsichtig in den Steckplatz auf der Systemplatine (2).
-
Seite 29: Position Der Laufwerke
Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Anleitungen zur Verwendung von Computer Setup finden Sie im Computer Setup (F10) Utility-Handbuch. Position der Laufwerke Abbildung 2-14 Position der Laufwerke Tabelle 2-3 Position der Laufwerke Zwei externe 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (abgebildet sind optische Laufwerke) -
Seite 30: Einbauen Von Zusätzlichen Laufwerken
Einbauen von zusätzlichen Laufwerken Beachten Sie beim Einbau zusätzlicher Laufwerke die folgenden Hinweise: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem primären dunkelblauen SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist. ● Schließen Sie das erste optische SATA-Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA1 gekennzeichnet ist. - Seite 31 ACHTUNG: So vermeiden Sie Datenverlust bzw. die Beschädigung von Computer oder Laufwerk: Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden. Bevor Sie ein Laufwerk berühren, muss sichergestellt sein, dass Sie nicht elektrostatisch aufgeladen sind.
-
Seite 32: Laufwerksverbindungen Der Systemplatine
Laufwerksverbindungen der Systemplatine In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw. aufgeführt. Abbildung 2-16 Laufwerksverbindungen der Systemplatine Tabelle 2-4 Laufwerksverbindungen der Systemplatine Nein. Systemplatinenanschluss Etikett für Systemplatine Farbe SATA0 SATA0 Dunkelblau SATA1 SATA1 Weiß... -
Seite 33: Entfernen Eines Externen 5,25-Zoll- Oder 3,5-Zoll-Laufwerks
Entfernen eines externen 5,25-Zoll- oder 3,5-Zoll-Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß... - Seite 34 Wenn Sie ein Diskettenlaufwerk ausbauen, ziehen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite des Laufwerks ab. Abbildung 2-18 Abziehen der Kabel eines Diskettenlaufwerks Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 2-19 Abziehen des Kabels eines Speicherkarten-Lesegeräts Kapitel 2 Hardware-Aufrüstung...
- Seite 35 Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln im Laufwerksschacht arretiert. Heben Sie den Freigaberiegel an der Verriegelung (1) des zu entfernenden Laufwerks an. Ziehen Sie dann das Laufwerk vorsichtig aus dem Laufwerksschacht heraus (2). Abbildung 2-20 Herausnehmen des externen Laufwerks Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks.
-
Seite 36: Installieren Eines Externen 5,25-Zoll- Oder 3,5-Zoll-Laufwerks
Installieren eines externen 5,25-Zoll- oder 3,5-Zoll-Laufwerks HINWEIS: Das System unterstützt keine parallelen optischen ATA (PATA)-Laufwerke. Setzen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks in das neue Laufwerk ein, und ziehen Sie sie fest. Mit den Schrauben wird das Laufwerk in der korrekten Einbauposition im Laufwerksschacht befestigt. - Seite 37 Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Abbildung 2-23 Hineinschieben der externen Laufwerke in den Laufwerkskäfig Schließen Sie die Strom- und Datenkabel an das Laufwerk an (siehe Abbildungen). Wenn Sie ein optisches Laufwerk einbauen, schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an.
- Seite 38 Wenn Sie ein Diskettenlaufwerk einbauen, schließen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite des Laufwerks an. Abbildung 2-25 Anschließen der Kabel eines Diskettenlaufwerks Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.
-
Seite 39: Entfernen Eines Internen 3,5-Zoll-Festplattenlaufwerks
Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen. Wenn Sie nicht über diesen CD-Satz verfügen, wählen Sie Start > HP Backup and Recovery, und erstellen Sie ihn jetzt. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. - Seite 40 Lösen Sie das Laufwerk, indem Sie den Freigaberiegel an der Laufwerksverriegelung anheben (1) und anschließend das Laufwerk vorsichtig aus dem Schacht herausziehen (2). Abbildung 2-27 Entfernen einer Festplatte Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks. Sie benötigen diese Schrauben für das neue Laufwerk.
-
Seite 41: Installieren Eines Internen 3,5-Zoll-Festplattenlaufwerks
Installieren eines internen 3,5-Zoll-Festplattenlaufwerks HINWEIS: Das System unterstützt keine parallelen ATA (PATA)-Festplattenlaufwerke Setzen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks in das neue Laufwerk ein, und ziehen Sie sie fest. Mit den Schrauben wird das Laufwerk in der korrekten Einbauposition im Laufwerksschacht befestigt. - Seite 42 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Für die Installation der primären Festplatte verwenden Sie den Netzanschluss mit der Bezeichnung P4. Für die Installation der sekundären Festplatte verwenden Sie den Netzanschluss mit der Bezeichnung P3.
-
Seite 43: Entfernen Und Ersetzen Eines 3,5-Zoll-Sata-Wechselfestplattenlaufwerks
Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen. Wenn Sie nicht über diesen CD-Satz verfügen, wählen Sie Start > HP Backup and Recovery, und erstellen Sie ihn jetzt. Entsperren Sie die Festplattenhalterung mit dem bereitgestellten Schlüssel, und ziehen Sie die Halterung aus dem Gehäuse heraus. - Seite 44 Entfernen Sie den Klebestreifen, der den Thermosensor oben an der Festplatte fixiert (1), und entfernen Sie den Thermosensor von der Halterung (2). Abbildung 2-32 Entfernen des Thermosensors Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung 2-33 Entfernen der Sicherheitsschrauben Kapitel 2 Hardware-Aufrüstung DEWW...
- Seite 45 Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung 2-34 Entfernen der Festplatte Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt.
- Seite 46 Bringen Sie die vier Schrauben wieder am unteren Teil der Halterung an, um das Laufwerk sicher zu befestigen. Abbildung 2-36 Anbringen der Sicherheitsschrauben Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2).
- Seite 47 Schieben Sie die Abdeckung auf die Halterung (1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2). Abbildung 2-38 Anbringen der Halterungsabdeckung Schieben Sie die Festplattenhalterung in das Gehäuse am Computer, und sperren Sie es mit dem bereitgestellten Schlüssel.
-
Seite 48: Anhang A Technische Daten
Technische Daten Tabelle A-1 Technische Daten Abmessungen Desktop 19,94 Zoll 50,65 cm Höhe 6,98 Zoll 17,73 cm Breite 16,88 Zoll 42,87 cm Tiefe Gewicht 23,5 lb 10,66 kg Temperaturbereich 50° bis 95 °F 10° bis 35 °C Betrieb -22° bis 140 °F -30 °... - Seite 49 Tabelle A-1 Technische Daten (Fortsetzung) Nennspannungsbereich (80 Plus-Stromversorgung, 80 Plus 100 – 240 Volt 100 – 240 Volt Wechselstrom Wechselstrom Nominale Eingangsfrequenz 50-60 Hz 50-60 Hz Ausgangsleistung 300 W 300 W Nominaler Eingangsstrom (maximal) 8 A bei 100 4 A bei 200 Standard PS Volt Wechselstrom Volt Wechselstrom...
-
Seite 50: Anhang B Batterieaustausch
Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem weder Wasser noch Feuer ausgesetzt werden. Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. - Seite 51 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Nehmen Sie die Abdeckung des Computers ab. Suchen Sie die Batterie und deren Halterung auf der Systemplatine.
- Seite 52 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ 2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
- Seite 53 Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Entsprechende Anleitungen finden Sie im Computer Setup (F10) Utility-Handbuch. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. DEWW...
-
Seite 54: Anhang C Externe Sicherheitsgeräte
Externe Sicherheitsgeräte HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch, im Desktop Management-Handbuch und im HP ProtectTools Security Manager- Handbuch (bestimmte Modelle) unter http://www.hp.com. Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. -
Seite 55: Vorhängeschloss
Vorhängeschloss Abbildung C-2 Anbringen eines Vorhängeschlosses Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung C-3 Befestigen des Kabels an einem feststehenden Gegenstand DEWW Anbringen eines Sicherheitsschlosses... - Seite 56 Führen Sie die Tastatur- und Mauskabel durch die Sperre. Abbildung C-4 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-5 Befestigen des Schlosses am Gehäuse Anhang C Externe Sicherheitsgeräte DEWW...
-
Seite 57: Frontblendensicherung
Abbildung C-6 Aktivieren des Schlosses Frontblendensicherung Die Frontblende kann durch Installieren einer bei HP erhältlichen Sicherheitsschraube gesichert werden. Die Sicherheitsschraube befindet sich an der Luftführung im Innern des Gehäuses. Zum Sichern der Frontblende entfernen Sie die Sicherheitsschraube von der Luftführung (1) und installieren sie durch den Gehäuserahmen in der Frontblende (2). -
Seite 58: Anhang D Elektrostatische Entladung
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:... - Seite 59 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. DEWW Erdungsmethoden...
-
Seite 60: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung
Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist. - Seite 61 ● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. Standby. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ◦ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.
-
Seite 62: Vorsichtsmaßnahmen Für Optische Laufwerke
Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann. - Seite 63 HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. DEWW Transportvorbereitung...
-
Seite 64: Index
Laufwerkskabel 24 Hinweise zur Luftzirkulation 54 Schlösser Optisches Laufwerk 30 Frontblende 51 Sicherheitsschlösser 48 Kabel-Diebstahlsicherung 48 Speicher 13 Installationshinweise 8 Sicherheitsschloss für HP Speicherkarten-Lesegerät 30 Business PC 49 Wechselfestplattenlauf- Vorhängeschloss 49 Komponenten auf der werk 37 Serieller Anschluss 4 Rückseite 4... - Seite 65 Seriennummernposition 7 Sicherheit Frontblende 51 Kabel-Diebstahlsicherung 48 Sicherheitsschloss für HP Business PC 49 Vorhängeschloss 49 Speicher Bestücken von Steckplätzen 14 Einsetzen 13 Technische Daten 13 Speicherkarten-Lesegerät Einsetzen 30 Entfernen 27 Funktionen 3 Steckplätze für Erweiterungskarten 17 Stromversorgung 42 Tastatur Anschluss 4...
