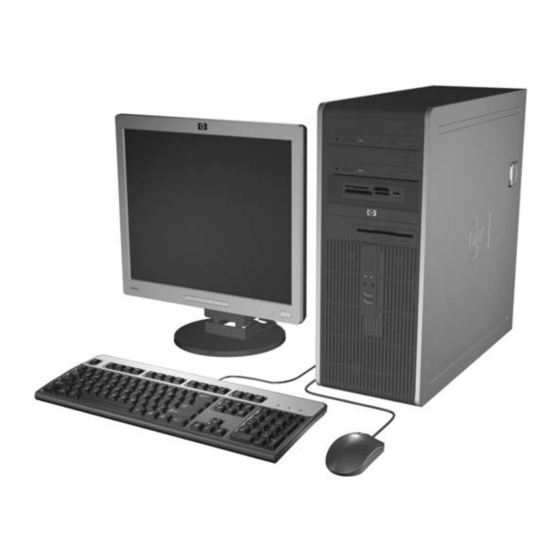

- Seite 1 Hardware-Referenzhandbuch – Convertible Minitower der Serie dc7800 HP Compaq Business PC...
- Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.
-
Seite 3: Allgemeines
Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin. - Seite 4 Allgemeines DEWW...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten des Medienkartenlesegeräts ..................3 Komponenten auf der Rückseite ......................4 Tastatur ..............................5 Verwenden der Windows-Logo-Taste ................. 6 Besondere Mausfunktionen ........................7 Position der Seriennummer ........................7 2 Hardware-Aufrüstung Wartungsfreundlichkeit ......................... - Seite 6 Anhang C Externe Sicherheitsgeräte Anbringen eines Sicherheitsschlosses ....................50 Kabel-Diebstahlsicherung ....................50 Vorhängeschloss ....................... 50 Sicherheitsschloss für HP Business PC ................52 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............54 Erdungsmethoden ..........................54 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................
-
Seite 7: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die jeweiligen Merkmale des HP Compaq Convertible Minitower sind modellabhängig. Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und Software, wenn Sie das Diagnosedienstprogramm ausführen (nur für bestimmte Modelle). Anleitungen zur Verwendung des Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch. -
Seite 8: Komponenten Auf Der Vorderseite
Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Abbildung 1-2 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optische 5,25-Zoll-Laufwerke 5,25-Zoll-Medienkartenlesegerät (optional) LED-Anzeigen für optische Laufwerke LED-Anzeige des Diskettenlaufwerks (optional) 3,5-Zoll-Diskettenlaufwerk (optional) Disketten-Ausgabetaste (optional) Dual-State-Netzschalter Betriebsanzeige... -
Seite 9: Komponenten Des Medienkartenlesegeräts
Komponenten des Medienkartenlesegeräts Das Medienkartenlesegerät ist optional und steht nur in einigen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Medienkartenlesegeräts dargestellt bzw. aufgeführt. Abbildung 1-3 Komponenten des Medienkartenlesegeräts Tabelle 1-2 Komponenten des Medienkartenlesegeräts SmartMedia/xD USB (Universal Serial Bus)-Anschluss ●... -
Seite 10: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Abbildung 1-4 Komponenten auf der Rückseite Tabelle 1-3 Komponenten auf der Rückseite Netzkabelanschluss Audio-Eingang (blau) RJ-45-Netzwerkanschluss Audio-Ausgang für Audio-Geräte mit eigenem Netzteil (grün) Paralleler Anschluss Universal Serial Bus (USB) Serieller Anschluss VGA-Monitoranschluss PS/2-Mausanschluss (grün) PS/2-Tastaturanschluss (lila) HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. -
Seite 11: Tastatur
Tastatur Abbildung 1-5 Tastaturkomponenten Tabelle 1-4 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen). -
Seite 12: Verwenden Der Windows-Logo-Taste
Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-5 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP und Microsoft Windows Vista verfügbar. -
Seite 13: Besondere Mausfunktionen
Besondere Mausfunktionen Die meisten Software-Anwendungen unterstützen die Verwendung einer Maus. Die den Maustasten zugewiesenen Funktionen sind von den verwendeten Software-Anwendungen abhängig. Position der Seriennummer Jedem Computer wurde eine eindeutige Seriennummer sowie eine Produkt-ID zugewiesen, die sich auf der Gehäuseoberseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. -
Seite 14: Hardware-Aufrüstung
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. -
Seite 15: Aufheben Der Sperre Des Smart Cover Lock
Ausfall einer PC-Komponente (z. B. Prozessor oder Netzteil) ● Vergessenes Kennwort HINWEIS: Der Smart Cover FailSafe-Schlüssel ist ein spezielles Tool, das von HP angeboten wird. Denken Sie daran, es zu bestellen, bevor Sie es benötigen. So erhalten Sie einen FailSafe-Schlüssel: ●... - Seite 16 Entfernen Sie mit dem Smart Cover FailSafe-Schlüssel die beiden Sicherheitsschrauben, mit denen das Smart Cover Lock am Systemgehäuse befestigt ist. Abbildung 2-1 Entfernen der Schrauben des Smart Cover Lock Nehmen Sie die Abdeckung des Computers ab. Um das Smart Cover Lock wieder zu befestigen, bringen Sie die Sicherheitsschrauben wieder an. Kapitel 2 Hardware-Aufrüstung DEWW...
-
Seite 17: Entfernen Der Abdeckung
Entfernen der Abdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 18: Anbringen Der Abdeckung
Anbringen der Abdeckung Legen Sie den Computer auf die breitere Seite, damit er nicht kippt. Richten Sie die Nasen an der Abdeckung mit den Schlitzen am Gehäuse aus, und drücken Sie die Abdeckung nach unten, und schieben Sie sie gleichzeitig nach vorne, bis sie einrastet. Abbildung 2-3 Anbringen der Abdeckung Kapitel 2 Hardware-Aufrüstung... -
Seite 19: Entfernen Der Frontblende
Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 20: Wiedereinsetzen Der Frontblende
Wiedereinsetzen der Frontblende Platzieren Sie die unteren Scharniere an der Frontblende in den entsprechenden Schlitzen im Gehäuse (1). Klappen Sie die Frontblende nach oben auf das Gehäuse (2). Drücken Sie die oberen Arretierungen der Frontblende in die entsprechenden Öffnungen am Gehäuse, bis sie einrasten (3). -
Seite 21: Entfernen Der Laufwerksblenden
Entfernen der Laufwerksblenden Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 22: Einsetzen Von Zusätzlichem Speicher
Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier dem Industriestandard entsprechenden DIMMs bestückt werden. -
Seite 23: Bestücken Von Dimm-Steckplätzen
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, also zwei Steckplätze pro Kanal. Die Steckplätze sind mit XMM1, XMM2, XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und XMM2 sind dem Speicherkanal A und die Steckplätze XMM3 und XMM4 dem Speicherkanal B zugeordnet. -
Seite 24: Einsetzen Von Dimms
so dass die größte Speicherkapazität auf die beiden Kanäle verteilt ist. Wenn ein Kanal über mehr Speicher als der andere verfügt, sollte der größere Speicher Kanal A zugewiesen werden. Wenn Sie die Steckplätze beispielsweise mit einem 1-GB-DIMM-Modul und drei 512-MB-DIMM-Modulen bestücken, sollte Kanal A das 1-GB-DIMM-Modul sowie ein 512-MB-DIMM-Modul und Kanal B die beiden 512-MB-DIMM-Module enthalten. - Seite 25 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-8 Einsetzen eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Ein DIMM-Modul muss in den schwarzen XMM1-Steckplatz eingesetzt sein.
-
Seite 26: Herausnehmen Oder Einsetzen Einer Erweiterungskarte
Herausnehmen oder Einsetzen einer Erweiterungskarte Der Computer verfügt über drei PCI-Standarderweiterungssteckplätze, die Erweiterungskarten mit einer Länge von bis zu 34 cm aufnehmen können. Darüber hinaus stehen zwei PCI-Express-x1- Erweiterungssteckplätze sowie ein PCI-Express-x16-Erweiterungssteckplatz zur Verfügung. Abbildung 2-9 Position der Erweiterungssteckplätze Tabelle 2-2 Position der Erweiterungssteckplätze Beschreibung PCI-Express-x16-Erweiterungssteckplatz... - Seite 27 Entfernen Sie die Abdeckung des Computers. Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den zugehörigen Ausgang auf der Gehäuserückseite. Drücken Sie die beiden grünen Nasen im Gehäuse gerade nach unten (1), und ziehen Sie die Verriegelung der Erweiterungskarte nach oben (2). Abbildung 2-10 Öffnen der Erweiterungssteckplatzverriegelung Bringen Sie eine Steckplatzabdeckung an, oder setzen Sie eine weitere Erweiterungskarte ein, um...
- Seite 28 Wenn Sie eine PCI-Standardkarte entfernen, halten Sie sie an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Karte gerade aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei andere Komponenten nicht beschädigt.
- Seite 29 ACHTUNG: Nach dem Herausnehmen einer Erweiterungskarte müssen Sie entweder eine neue Karte einsetzen oder den Erweiterungssteckplatz mit einer Abdeckung verschließen, damit eine ordnungsgemäße Kühlung der inneren Komponenten während des Betriebs gewährleistet ist. Zum Installieren einer neuen Erweiterungskarte schieben Sie die Halterung am Ende der Karte in den Schlitz auf der Gehäuserückseite und drücken die Karte fest in den Steckplatz auf der Systemplatine.
-
Seite 30: Position Der Laufwerke
– siehe Abbildung) Zwei interne 3,5-Zoll-Einbauschächte für Festplattenlaufwerke Eine optionale Halterung zur Montage von Festplattenlaufwerken in diesen Einbauschächten ist von HP erhältlich. Der untere 5,25-Zoll-Einbauschacht ist kürzer als die beiden oberen Schächte. Der untere Schacht unterstützt Laufwerke mit halber Höhe und einer Länge von bis zu 14,5 cm einschließlich der Kabel, die auf der Rückseite des Laufwerks eingesteckt sind. -
Seite 31: Herausnehmen Eines Laufwerks Aus Einem Laufwerksschacht
Herausnehmen eines Laufwerks aus einem Laufwerksschacht ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß... - Seite 32 ● Ziehen Sie die grüne Laufwerksverriegelung (1) für das betreffende Laufwerk nach oben, und ziehen Sie das Laufwerk aus dem Einbauschacht (2), um ein 3,5-Zoll- oder ein 5,25-Zoll- Laufwerk in der Minitower-Konfiguration auszubauen. Abbildung 2-17 Herausnehmen eines 3,5-Zoll- oder 5,25-Zoll-Laufwerks in der Minitower- Konfiguration (optisches Laufwerk abgebildet) ●...
-
Seite 33: Einbauen Von Zusätzlichen Laufwerken
Einbauen von zusätzlichen Laufwerken In den Computer können bis zu fünf Laufwerke in verschiedenen Konfigurationen eingebaut werden. Beachten Sie die folgenden Hinweise, wenn Sie zusätzliche Laufwerke in Ihren Computer einbauen: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen SATA- Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist. - Seite 34 ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: Wenn Sie ein Laufwerk ein- oder ausbauen, müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden. Bevor Sie ein Laufwerk berühren, müssen Sie sicherstellen, dass Sie nicht elektrostatisch aufgeladen sind.
-
Seite 35: Laufwerksverbindungen Der Systemplatine
Laufwerksverbindungen der Systemplatine In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw. aufgeführt. Abbildung 2-21 Laufwerksverbindungen der Systemplatine Tabelle 2-4 Laufwerksverbindungen der Systemplatine Nein. Systemplatinenanschluss Etikett für Systemplatine Farbe SATA0 SATA0 Dunkelblau SATA1 SATA1 Weiß... -
Seite 36: Installieren Eines 5,25-Zoll- Oder 3,5-Zoll-Laufwerks In Einen Externen Laufwerksschacht
Installieren eines 5,25-Zoll- oder 3,5-Zoll-Laufwerks in einen externen Laufwerksschacht HINWEIS: Ein 3,5-Zoll-Laufwerk kann ein Diskettenlaufwerk oder ein Medienkartenlesegerät sein. Ein 5,25-Zoll-Laufwerk kann ein optisches Laufwerk (DVD-ROM- oder SuperMulti LightScribe-Laufwerk) oder ein Medienkartenlesegerät mit installiertem 5,25-Zoll-Adapterkit sein. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. - Seite 37 Bringen Sie auf jeder Seite des Laufwerks in den unteren Öffnungen zwei Führungsschrauben an (1). HINWEIS: Für optische Laufwerke, Diskettenlaufwerke und Medienkartenlesegeräte benötigen Sie M3-Schrauben mit metrischem Gewinde. Acht zusätzliche Schrauben mit metrischem Gewinde finden Sie an der Halterung für das Diskettenlaufwerk unter der Abdeckung. Die im Lieferumfang enthaltenen Schrauben mit metrischem Gewinde sind schwarz.
- Seite 38 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks oder des Diskettenlaufwerks an. Abbildung 2-23 Anschließen der Laufwerkskabel (optisches Laufwerk abgebildet) Bei der Installation eines neuen Laufwerks schließen Sie das andere Ende des Datenkabels an den entsprechenden Anschluss auf der Systemplatine an.
-
Seite 39: Installieren Einer 3,5-Zoll-Sata-Festplatte In Einem Internen Laufwerksschacht
Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen. Wenn Sie nicht über diesen CD-Satz verfügen, wählen Sie Start > HP Backup and Recovery, und erstellen Sie ihn jetzt. Das System unterstützt keine parallelen ATA (PATA)-Festplattenlaufwerke. - Seite 40 Bringen Sie auf jeder Seite des Laufwerks zwei Führungsschrauben zur isolierten Montage mit 6-32-Gewinde an. Abbildung 2-24 Installieren der Festplattenführungsschrauben HINWEIS: Für Festplatten benötigen Sie Führungsschrauben zur isolierten Montage mit 6-32- Gewinde. Vier zusätzliche Führungsschrauben finden Sie an der Festplattenhalterung unter der Abdeckung.
-
Seite 41: Entfernen Und Ersetzen Eines 3,5-Zoll-Sata-Wechselfestplattenlaufwerks
Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen. Wenn Sie nicht über diesen CD-Satz verfügen, wählen Sie Start > HP Backup and Recovery, und erstellen Sie ihn jetzt. Entsperren Sie die Festplattenhalterung mit dem bereitgestellten Schlüssel, und ziehen Sie die Halterung aus dem Gehäuse heraus. - Seite 42 Entfernen Sie die Schraube von der Rückseite der Halterung(1), und ziehen Sie dann die obere Abdeckung von der Halterung (2). Abbildung 2-27 Entfernen der Halterungsabdeckung Entfernen Sie den Klebestreifen, der den Thermosensor oben an der Festplatte fixiert (1), und entfernen Sie den Thermosensor von der Halterung (2). Abbildung 2-28 Entfernen des Thermosensors Kapitel 2 Hardware-Aufrüstung...
- Seite 43 Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung 2-29 Entfernen der Sicherheitsschrauben Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung 2-30 Ausbauen der Festplatte DEWW Einbauen von zusätzlichen Laufwerken...
- Seite 44 Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt. Stellen Sie sicher, dass der Anschluss an der Festplatte vollständig in den Anschluss auf der Platine der Halterung hineingedrückt ist.
- Seite 45 Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2). Abbildung 2-33 Anbringen des Thermosensors Schieben Sie die Abdeckung auf die Halterung(1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2).
-
Seite 46: Umwandlung Eines Minitower-Systems In Ein Desktop-System
Umwandlung eines Minitower-Systems in ein Desktop- System Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. - Seite 47 Wenn Sie die einzelnen Laufwerke wieder in das Gehäuse einsetzen, müssen Sie sie so drehen, dass sie sich im rechten Winkel zum internen 3,5-Zoll-Laufwerk befinden. Das Laufwerk sollte parallel zur grünen Laufwerksverriegelung ausgerichtet sein. Abbildung 2-36 Einbau eines Laufwerks in ein Desktop-Gehäuse Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet.
-
Seite 48: Umwandeln Eines Desktop-Systems In Ein Minitower-System
Montieren Sie die Blendenhalterung (um 90º drehen) mit dem Logo nach unten, und lassen Sie sie in der Frontblende einrasten. Abbildung 2-37 Umwandlung eines Minitower-Systems in ein Desktop-System Bringen Sie die Frontblende und die obere Abdeckung des Computers wieder an. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. - Seite 49 Drücken Sie die kurze (gelbe) Laufwerksverriegelung nach unten (siehe Abbildung), um die Laufwerke in den 5,25-Zoll-Laufwerksschächten zu entriegeln. Ziehen Sie die Laufwerke aus dem Laufwerksschacht. Dabei müssen Sie die Laufwerksverriegelung gedrückt halten. Abbildung 2-38 Entriegeln der 5,25-Zoll-Laufwerke in den Einbauschächten (Desktop) Wenn Sie die einzelnen Laufwerke wieder in das Gehäuse einsetzen, müssen Sie sie so drehen, dass sie in dieselbe Richtung wie das 3,5-Zoll-Diskettenlaufwerk zeigen.
- Seite 50 Schließen Sie die Stromkabel sowie sämtliche Datenkabel an die sich in den 5,25-Zoll- Laufwerksschächten befindenden Laufwerke an. Nehmen Sie die Blendenhalterung wie unter „Entfernen der Laufwerksblenden“ auf Seite 15 beschrieben ab. ACHTUNG: Halten Sie die Blendenhalterung gerade, wenn Sie sie von der Frontblende wegziehen.
-
Seite 51: Anhang A Technische Daten
Technische Daten Tabelle A-1 Technische Daten Abmessungen Desktop 7,0 Zoll 17,8 cm Höhe 17,63 Zoll 44,8 cm Breite 17,8 Zoll 45,2 cm Tiefe Abmessungen Tower 17,63 Zoll 44,8 cm Höhe 7,0 Zoll 17,8 cm Breite 17,8 Zoll 45,2 cm Tiefe Gewicht 26,4 lb 12,0 kg... - Seite 52 Tabelle A-1 Technische Daten (Fortsetzung) Nennspannungsbereich 100-240 Volt 100-240 Volt Wechselstrom Wechselstrom Nominale Eingangsfrequenz 50-60 Hz 50-60 Hz Ausgangsleistung 365 W 365 W Nominaler Eingangsstrom (maximal) 6 A bei 100 Volt 3 A bei 200 Volt Standard PS Wechselstrom Wechselstrom 80 Plus PS 5 A bei 100 V 2,5 A bei 200 V...
-
Seite 53: Batterieaustausch
Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem weder Wasser noch Feuer ausgesetzt werden. Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. - Seite 54 Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen.
- Seite 55 Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Abbildung B-3 Herausnehmen einer Knopfzelle (Typ3) HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab. Bringen Sie die seitliche Abdeckung des Computers wieder an. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein.
-
Seite 56: Anhang C Externe Sicherheitsgeräte
Externe Sicherheitsgeräte HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch, im Desktop Management-Handbuch und im HP ProtectTools Security Manager- Handbuch (nur bestimmte Modelle) unter http://www.hp.com. Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. - Seite 57 DEWW Anbringen eines Sicherheitsschlosses...
-
Seite 58: Sicherheitsschloss Für Hp Business Pc
Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehenden Gegenstand schlingen. Abbildung C-3 Befestigen des Kabels an einem feststehenden Gegenstand Führen Sie die Tastatur- und Mauskabel durch das Schloss. Abbildung C-4 Durchführen des Tastatur- und Mauskabels Anhang C Externe Sicherheitsgeräte... - Seite 59 Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-5 Befestigen des Schlosses am Gehäuse Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.
-
Seite 60: Anhang D Elektrostatische Entladung
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:... -
Seite 61: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung
Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist. -
Seite 62: Vorsichtsmaßnahmen Für Optische Laufwerke
Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann. - Seite 63 HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. DEWW Transportvorbereitung...
-
Seite 64: Index
Eingang 4 Komponenten auf der Einsetzen Schlösser Rückseite 4 Batterie 47 Kabel-Diebstahlsicherung 50 Kopfhöreranschluss 2 Diskettenlaufwerk 30 Sicherheitsschloss für HP Erweiterungskarte 20 Business PC 52 Festplatte 33 Laufwerke Smart Cover Lock 9 Führungsschrauben 27 Anschließen der Kabel 27 Vorhängeschloss 50... - Seite 65 Sperren und Entsperren 9, Wiedereinbauen 12 Serieller Anschluss 4 Seriennummernposition 7 Sicherheit Kabel-Diebstahlsicherung 50 Sicherheitsschloss für HP Business PC 52 Smart Cover Lock 9 Vorhängeschloss 50 Smart Cover Lock 9 Speicher Bestücken von Steckplätzen 17 Einsetzen 16, 18 Installationshinweise 17 Position der Steckplätze 17...
