Montage der Kollektorstützen
Grundausführung, waagerecht
Für jeden waagerechten Kollektor werden 2 Kollektor-
stützen benötigt,
Bild 30.
1860
162
1860
6720647803-17.1T

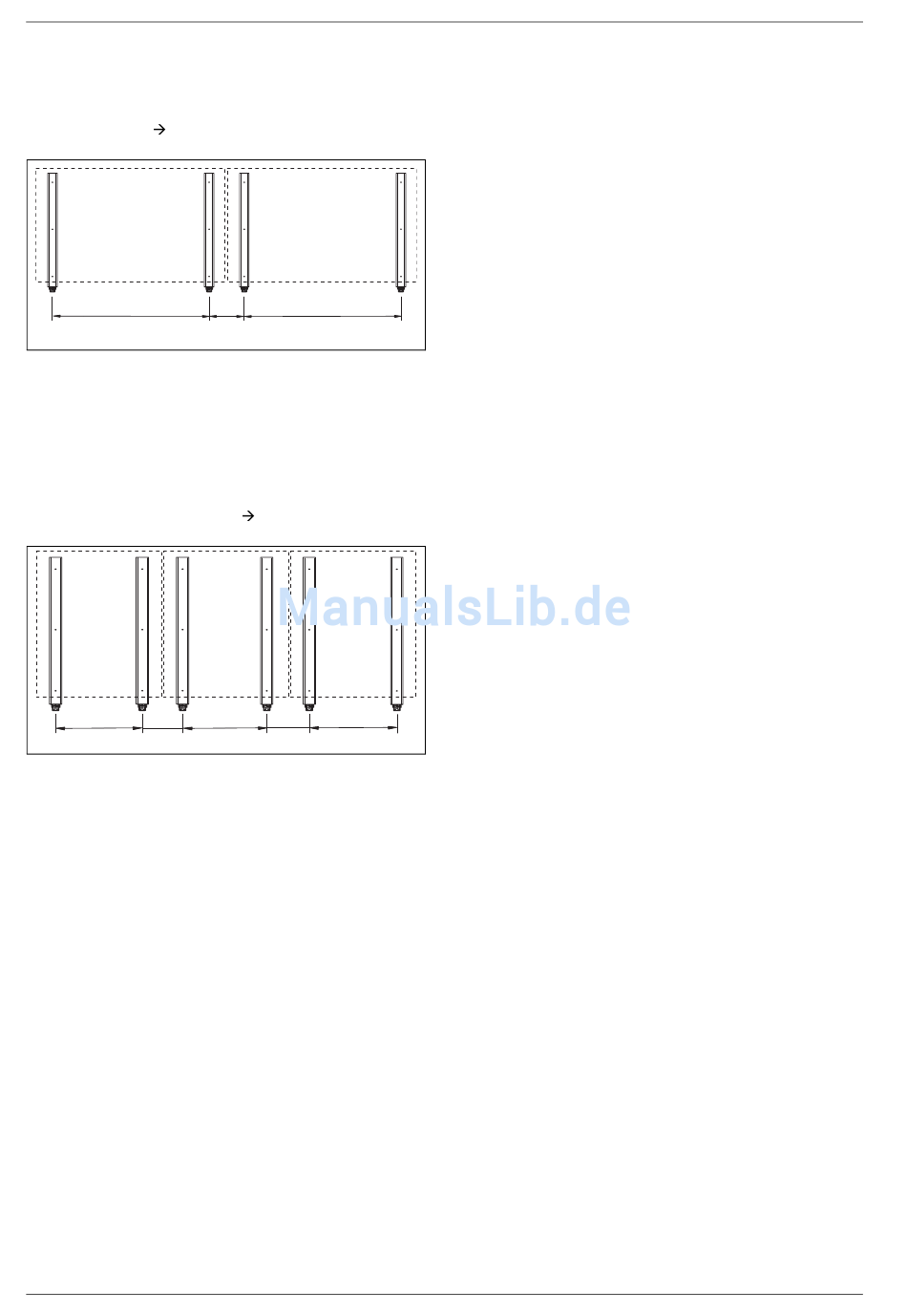

Bild 30 Grundausführung, 2 waagerechte Kollektoren
Ausführung für höhere Lasten, senkrecht
Bei senkrechter Ausrichtung der Kollektoren werden für
höhere Lasten für den zweiten und alle weiteren Kollek-
toren folgende zusätzliche Bauteile benötigt:
• zusätzliche Kollektorstützen
• zusätzliche Profilschienen (
Kapitel 7.3, Seite 31)
980
220
980
220
980
6720647803-18.1T
Bild 31 Ausführung für höhere Lasten, 3 senkrechte Kol-
lektoren
Ausführung für höhere Lasten, waagerecht
Bei waagerechter Ausrichtung der Kollektoren ist die
2
Grundausführung für eine Schneelast von 3,8 kN/m
geeignet.
Es werden keine zusätzlichen Bauteile benötigt.
