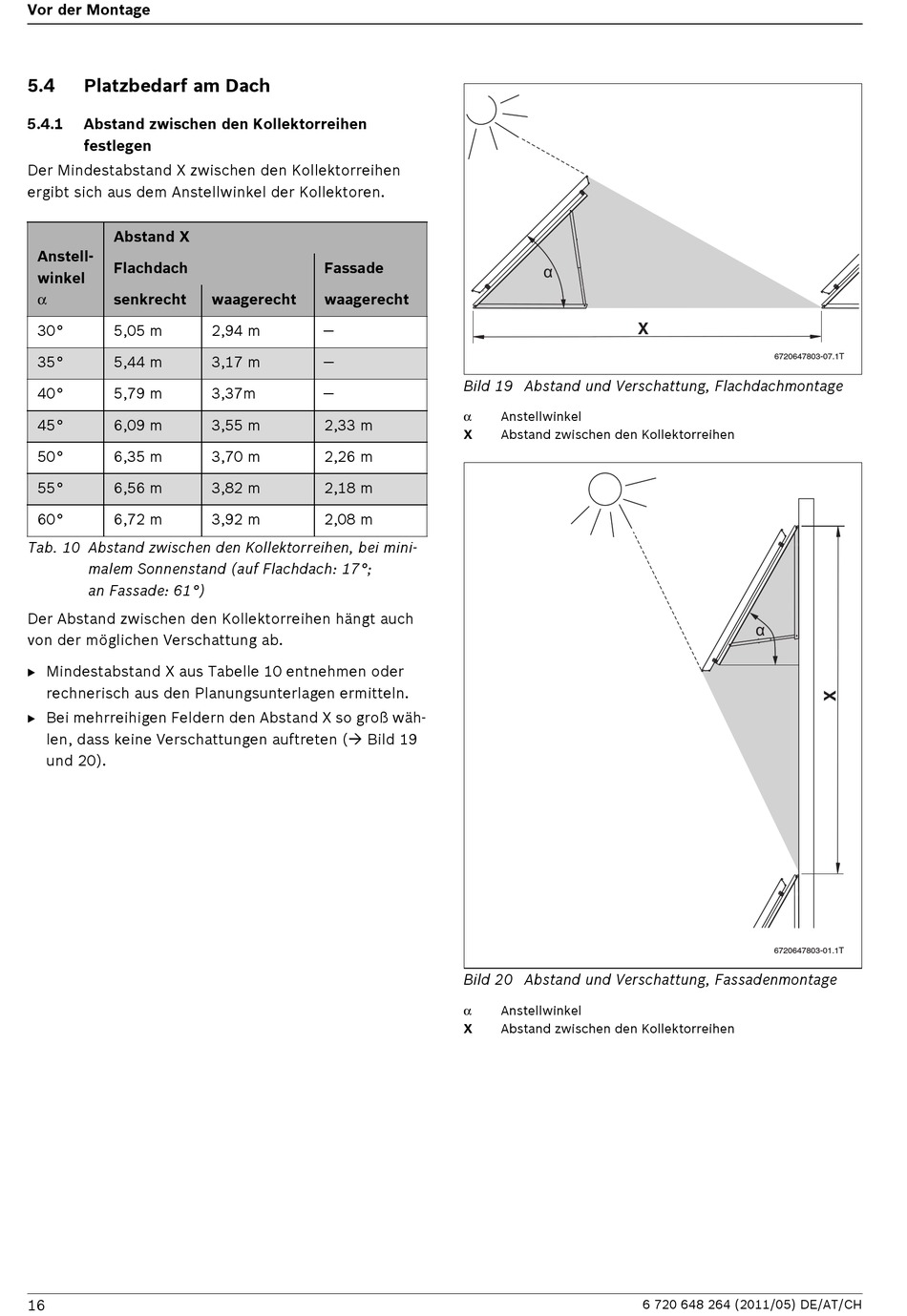

Vor der Montage
5.4
Platzbedarf am Dach
5.4.1
Abstand zwischen den Kollektorreihen
festlegen
Der Mindestabstand X zwischen den Kollektorreihen
ergibt sich aus dem Anstellwinkel der Kollektoren.
Abstand X
Anstell-
Flachdach
winkel
senkrecht
α
30°
5,05 m
35°
5,44 m
40°
5,79 m
45°
6,09 m
50°
6,35 m
55°
6,56 m
60°
6,72 m
Tab. 10 Abstand zwischen den Kollektorreihen, bei mini-
malem Sonnenstand (auf Flachdach: 17°;
an Fassade: 61°)
Der Abstand zwischen den Kollektorreihen hängt auch
von der möglichen Verschattung ab.
B Mindestabstand X aus Tabelle 10 entnehmen oder
rechnerisch aus den Planungsunterlagen ermitteln.
B Bei mehrreihigen Feldern den Abstand X so groß wäh-
len, dass keine Verschattungen auftreten (
und 20).
16
Fassade
waagerecht
waagerecht
2,94 m
—
3,17 m
—
3,37m
—
3,55 m
2,33 m
3,70 m
2,26 m
3,82 m
2,18 m
3,92 m
2,08 m
Bild 19
α
Bild 19 Abstand und Verschattung, Flachdachmontage
α
Anstellwinkel
X
Abstand zwischen den Kollektorreihen
Bild 20 Abstand und Verschattung, Fassadenmontage
α
Anstellwinkel
X
Abstand zwischen den Kollektorreihen
X
6720647803-07.1T
α
6720647803-01.1T
6 720 648 264 (2011/05) DE/AT/CH
