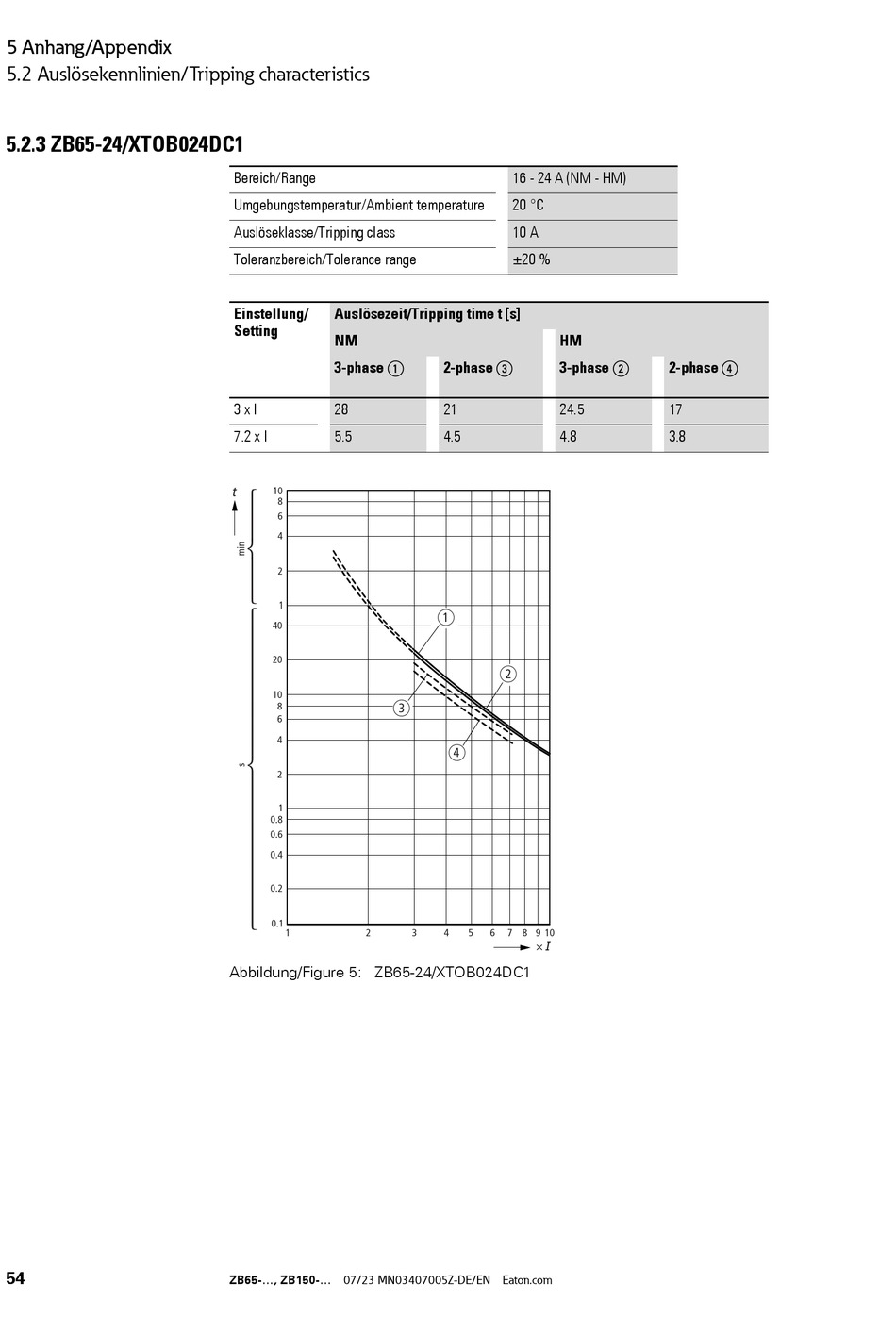

5 Anhang/Appendix
5.2 Auslösekennlinien/Tripping characteristics
5.2.3 ZB65-24/XTOB024DC1
54
Bereich/Range
Umgebungstemperatur/Ambient temperature
Auslöseklasse/Tripping class
Toleranzbereich/Tolerance range
Einstellung/
Auslösezeit/Tripping time t [s]
Setting
NM
3-phase ①
3 x I
28
7.2 x I
5.5
t
10
8
6
4
2
1
40
20
10
c
8
6
4
2
1
0.8
0.6
0.4
0.2
0.1
1
2
Abbildung/Figure 5: ZB65-24/XTOB024DC1
ZB65-..., ZB150-... 07/23 MN03407005Z-DE/EN Eaton.com
16 - 24 A (NM - HM)
20 °C
10 A
g20 %
HM
2-phase ③
3-phase ②
21
24.5
4.5
4.8
a
b
d
3
4
5
6
7 8 9 10
I
x
2-phase ④
17
3.8
