Installation
Avant d'installer le produit, assurez-vous qu'il est complètement chargé. Réalisez une inspection visuelle du produit pour détecter tout signe de dommage (ex. :
fissures, bosses). Assurez-vous que les cosses de la batterie sont propres, non oxydées, ni corrodées. Installez le produit à l'horizontale ou à la verticale, sans que
les cosses soient tournées vers le bas. Suivez les étapes ci-dessous pour réaliser le processus d'installation :
1. Retirez la batterie d'origine en suivant les instructions du fabricant.
2. Attachez la batterie NLX solidement au bac/boîtier de la batterie, en vous assurant que les câbles de la batterie atteignent les deux bornes de la batterie.
3. À l'aide du matériel de fixation inclus, attachez le câble positif (+) de la batterie à la borne positive (+) de la batterie et le câble négatif (-) de la batterie à la borne
négative (-) de la batterie Assurez-vous que les câbles de la batterie sont branchés à la bonne polarité.
4. Attachez solidement la batterie en respectant le branchement et le couple en newton mètre énoncés dans la section Couple à la page suivante. Ne serrez pas trop.
5. Vérifiez la présence d'un jeu adéquat entre les bornes de la batterie et les pièces métalliques, tel un support de montage, pour empêcher toute possibilité de
court-circuit.

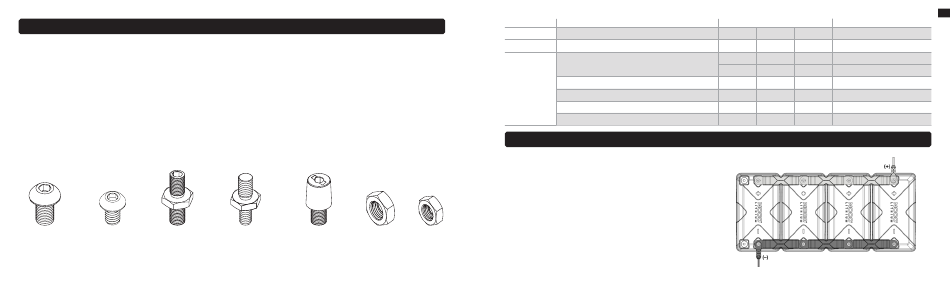

Bornes et matériel.
Des bornes interchangeables sont fournies pour convenir à des applications diverses. Installez les bornes correspondant aux spécifications de l'application.
Boulon de borne
Boulon de borne Borne filetée de 3/8-
de 3/8-24 pouce x
1/4 po-20 x 7/16 po 24 pouce
9/16 pouce
Borne filetée de 3/8- Bornes SAW positive et Écrou 3/8-
24 pouce x 5/16-24 pouce négative 24 po
Modèles
Tous Les Modèles Boulon de borne de 3/8-24 pouce x 9/16 pouce
NLXU1
NLX24
Borne filetée de 3/8-24 pouce x 5/16-24 pouce
NLX27
NLX31
Batteries NLX en parallèle
Jusqu'à quatre batteries NLX 12 V peuvent être branchées en parallèle. Les
batteries branchées en parallèle doivent être du même modèle. Ne branchez pas de
batteries NLX NOCO en parallèle avec des batteries d'autres marques. Les batteries
branchées en parallèle doivent avoir la même tension, sinon des étincelles ou des
courants élevés peuvent survenir. NOCO recommande de charger complètement
chaque batterie individuellement avec le même chargeur 12 V avant de les brancher
en parallèle. Les batteries devant être branchées en parallèle doivent être achetées
au même moment.
Brancher des batteries NLX en parallèle.
Des groupes de batteries NLX branchées en parallèle sont capables de délivrer des
Écrou 5/16-
courants élevés. Assurez-vous que les câbles de batterie sont de taille appropriée
24 po
pour le courant d'application. Nettoyez toutes les bornes des batteries ainsi que
tous les points de raccordement des câbles avant l'installation. Les jeux de barres
Matériel Couple Recommandé
84in-Ibs 7,0ft-Ibs
Boulon de borne 1/4 po-20 x 7/16 po
28in-lbs 2,3ft-Ibs
66in-lbs 5,5ft-Ibs
Borne filetée de 3/8-24 pouce
180in-Ibs 15,0ft-Ibs
180in-Ibs 15,0ft-Ibs
Bornes SAW positive et négative
84in-Ibs 7,0ft-Ibs
Écrou 3/8-24 po 180in-Ibs 15,0ft-Ibs
Écrou 5/16-24 po 67in-Ibs 5,6ft-Ibs
Configuration correcte pour le branchement
en parallèle de batteries NLX.
FR
Outil
Hex 7/32 po
9,5N m
Hex 5/32 po
3,2N m
7,5N m Hex 5/32 po
20,3N m Prise 11/16 po
Prise 11/16 po
20,3N m
Hex 7/32 po
9,5N m
20,3N m Prise 9/16 po
7,6N m Prise 1/2 po
